Eigenbau Gaming PC

[DerGerät1983]

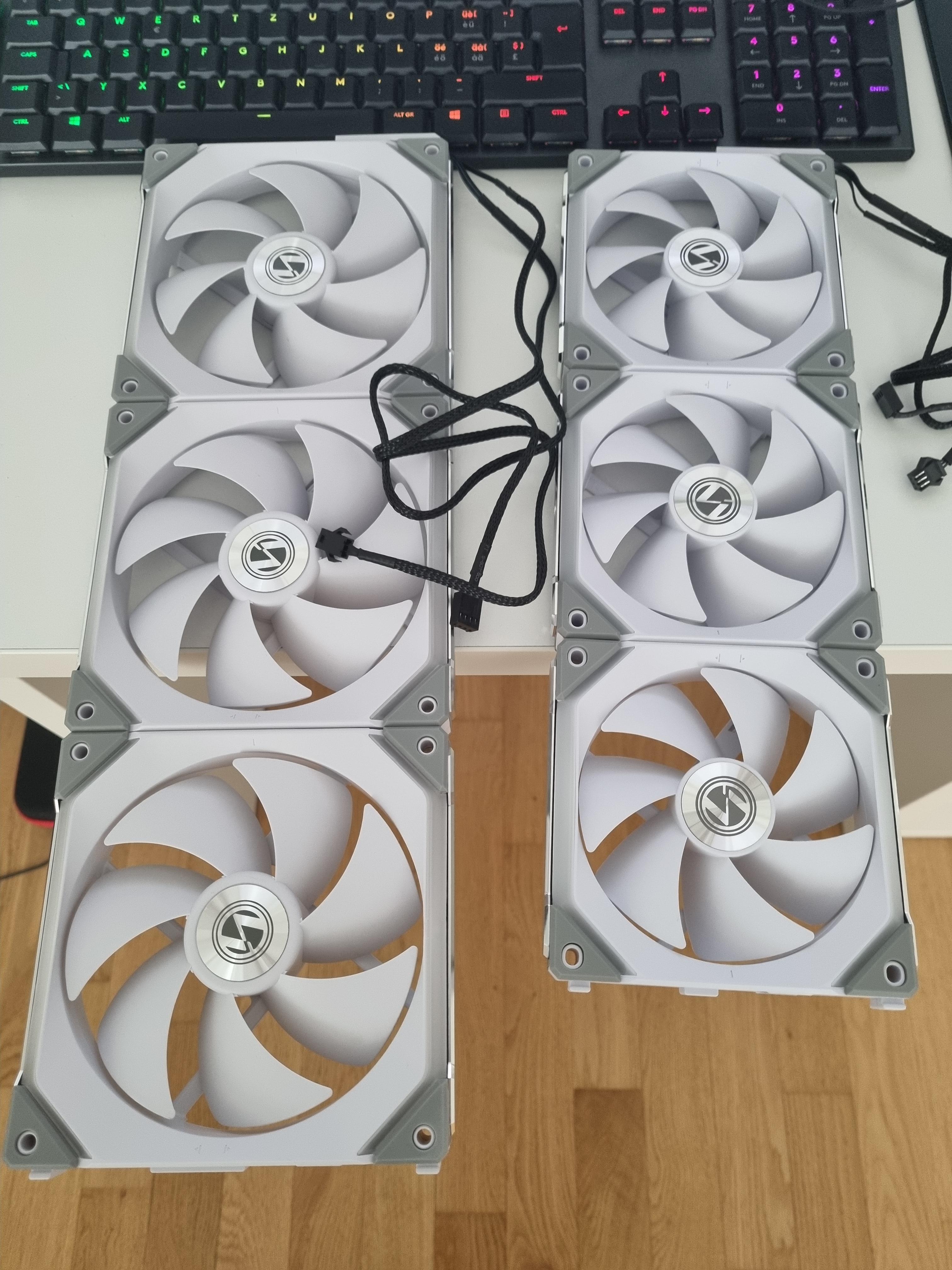

Es ist soweit. Die Lüfter sind da und zusammengesteckt. Werden nach dem Home Office eingebaut. Einer als Exhaust ist bereits verbaut. Die 120er kommen als Ersatz unter den Radiator und die 140er in die Front. Wird dann ein schönes einheitliches Gesamtbild abgeben. Poste Bilder nach dem Umbau.

Grüsse

[DerGerät1983]

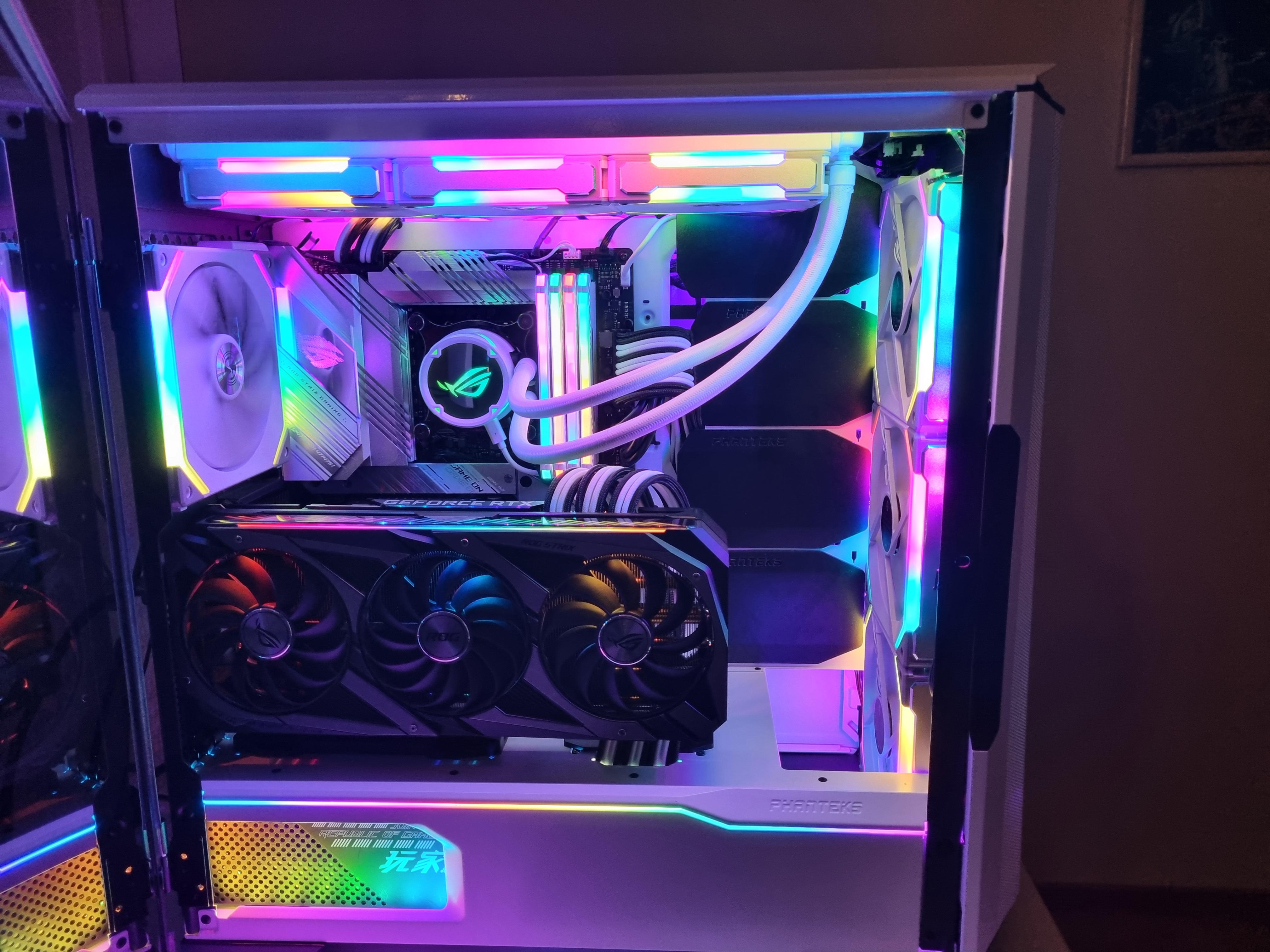

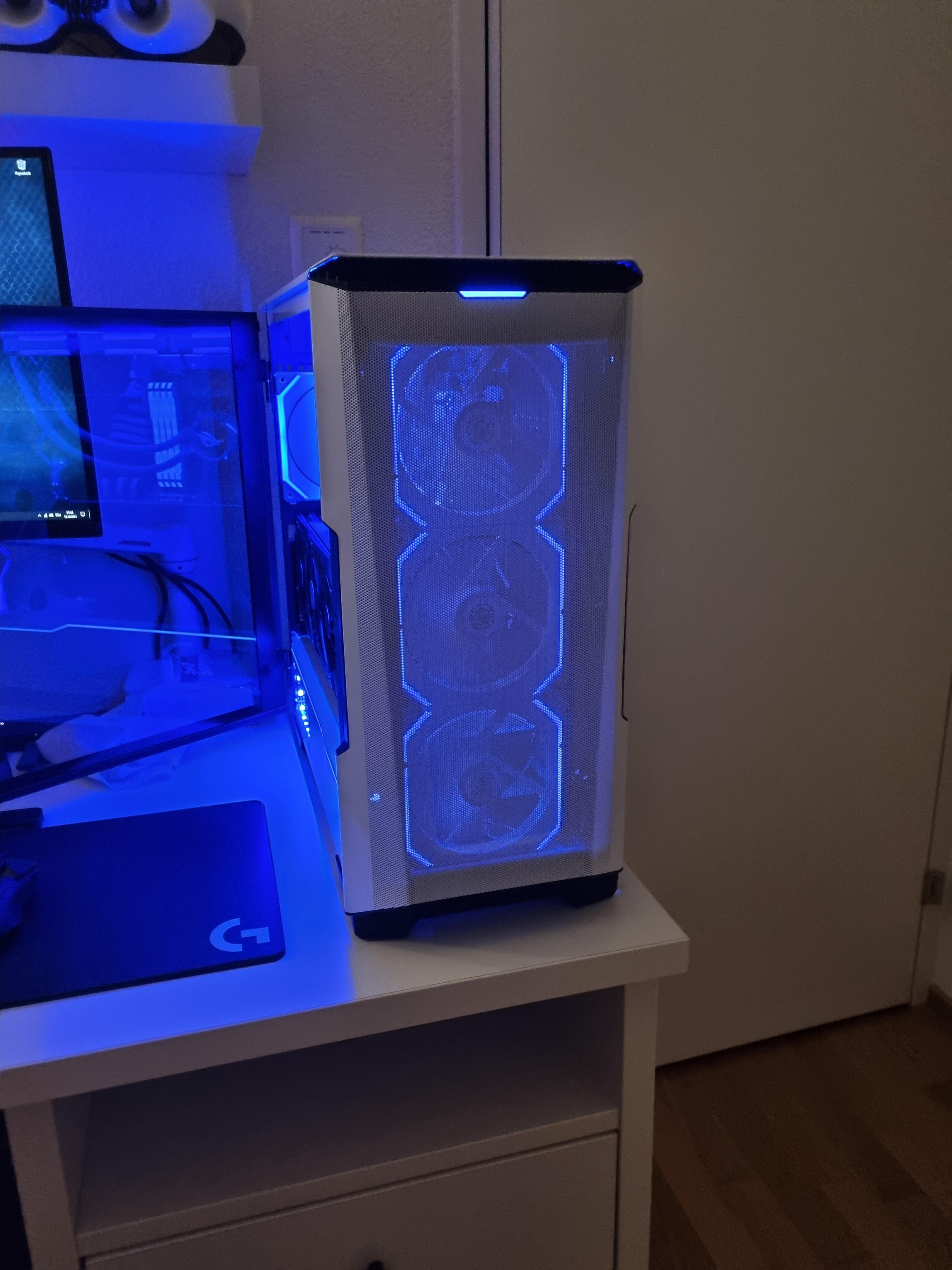

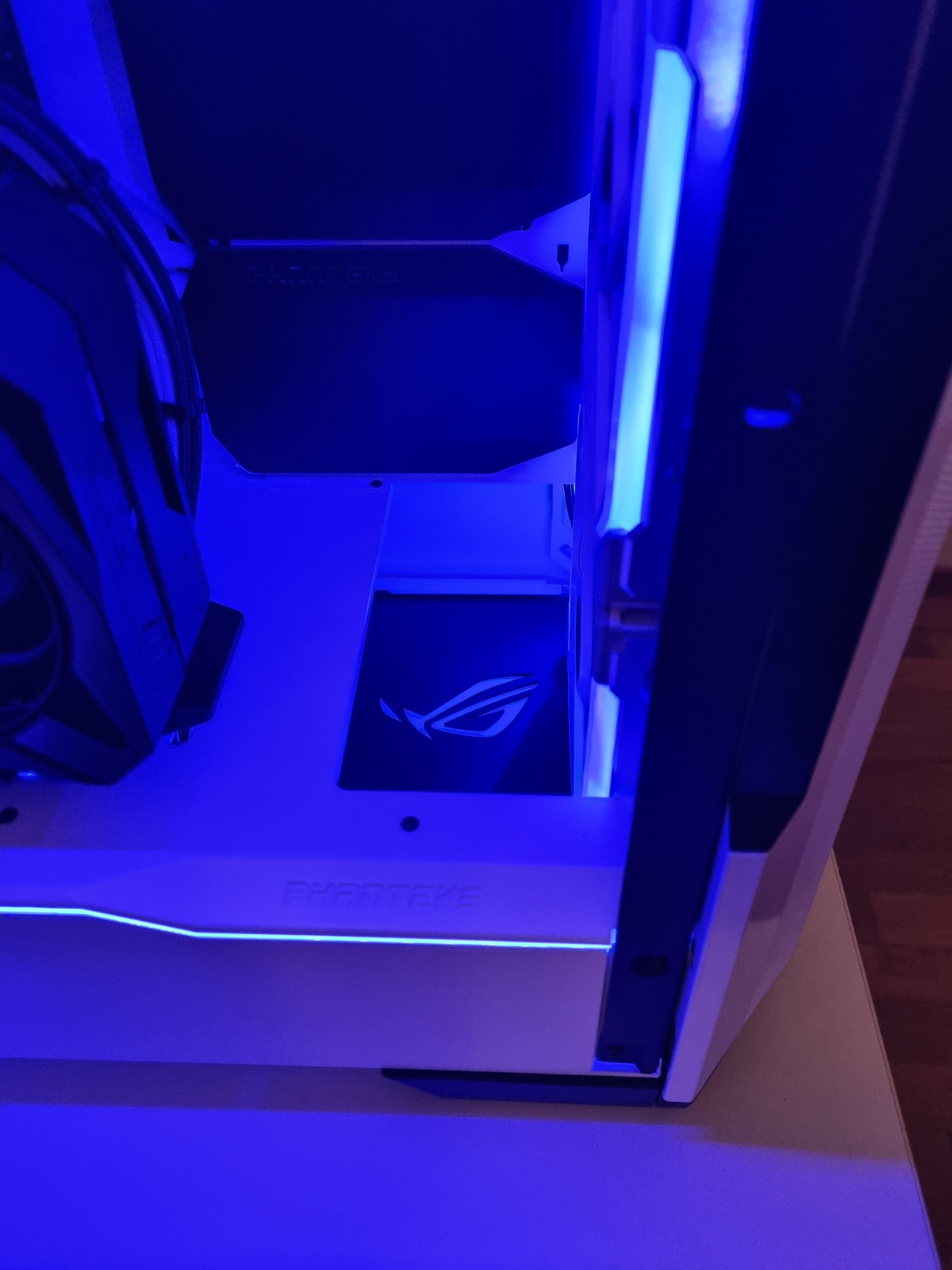

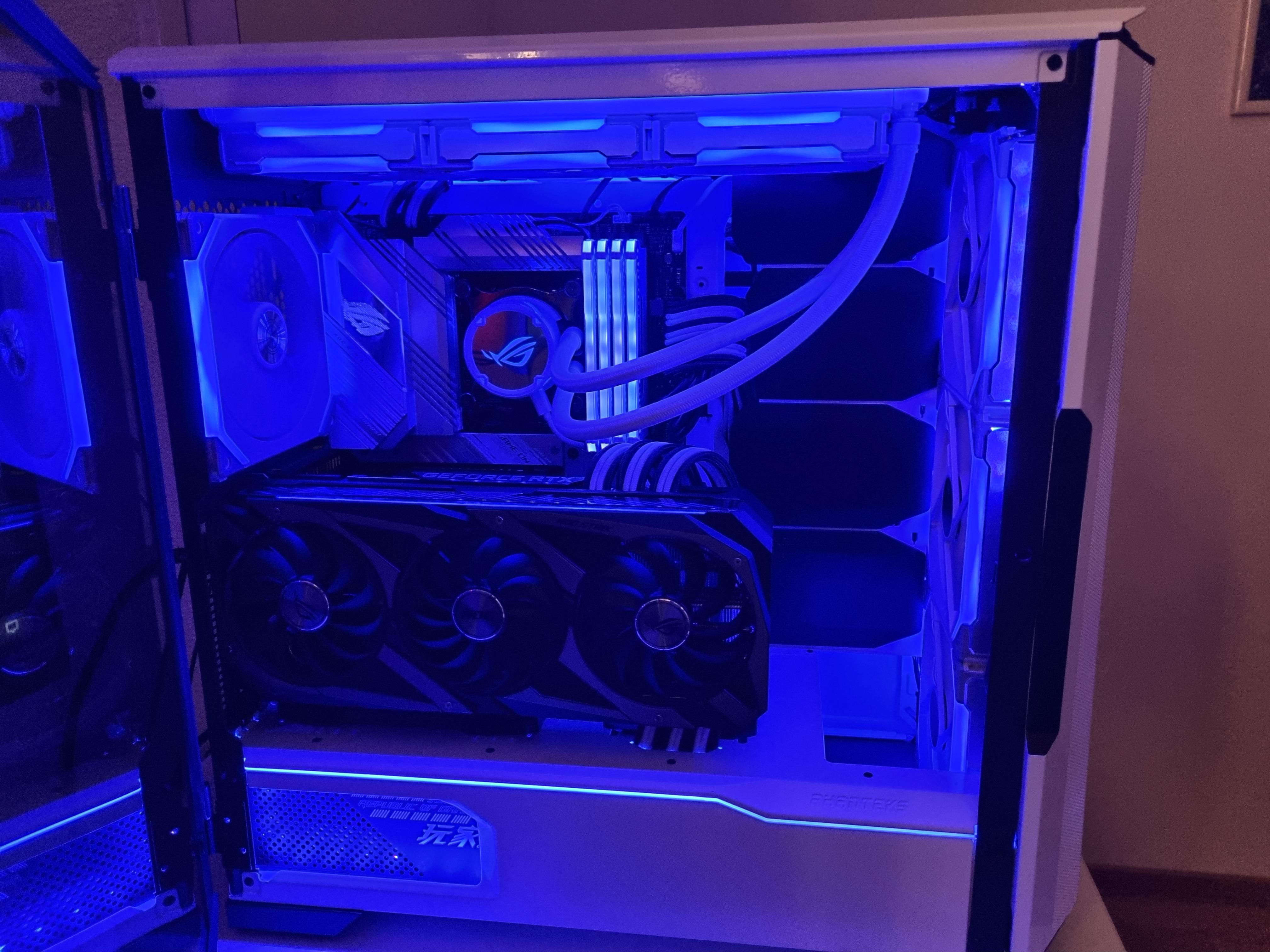

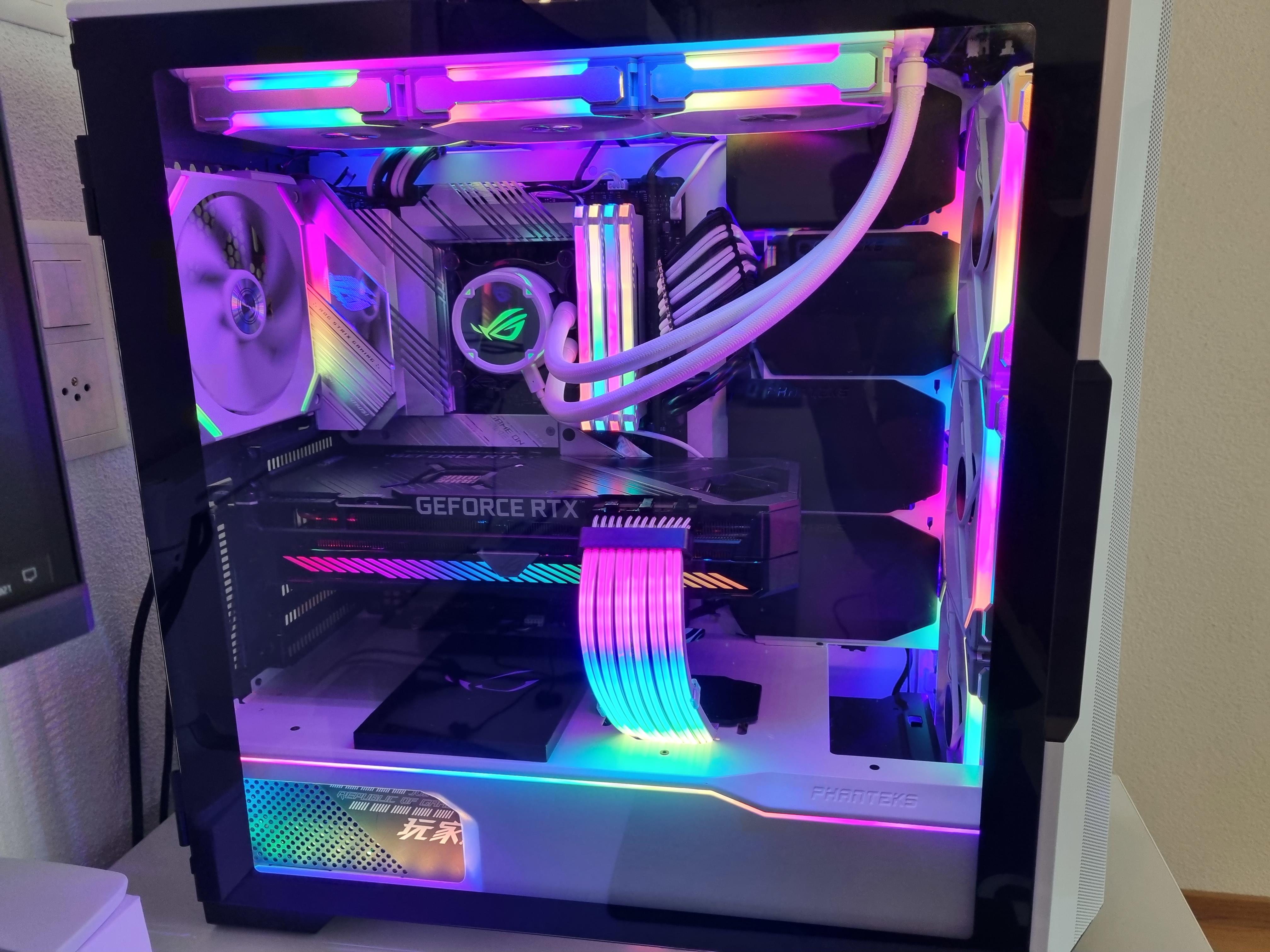

Erledigt. Musste von der Frontpanele ein Paar Streben entfernen damit die RGB besser zur geltung kommt. Werde die kleinen Restecken in den nächsten Tagen glatt feilen. Alles in allem muss ich sagen. Meeeega leise. Absolut der Hammer. Werde jetzt noch ein wenig an den Temps/rpm feilen und gut ist. Dannach erstmal ne Runde BF4 und schauen was die Temperaturen sagen.



Grüsse



Bearbeitet 18. Oktober 2021 von DerGerät1983

[DerGerät1983]

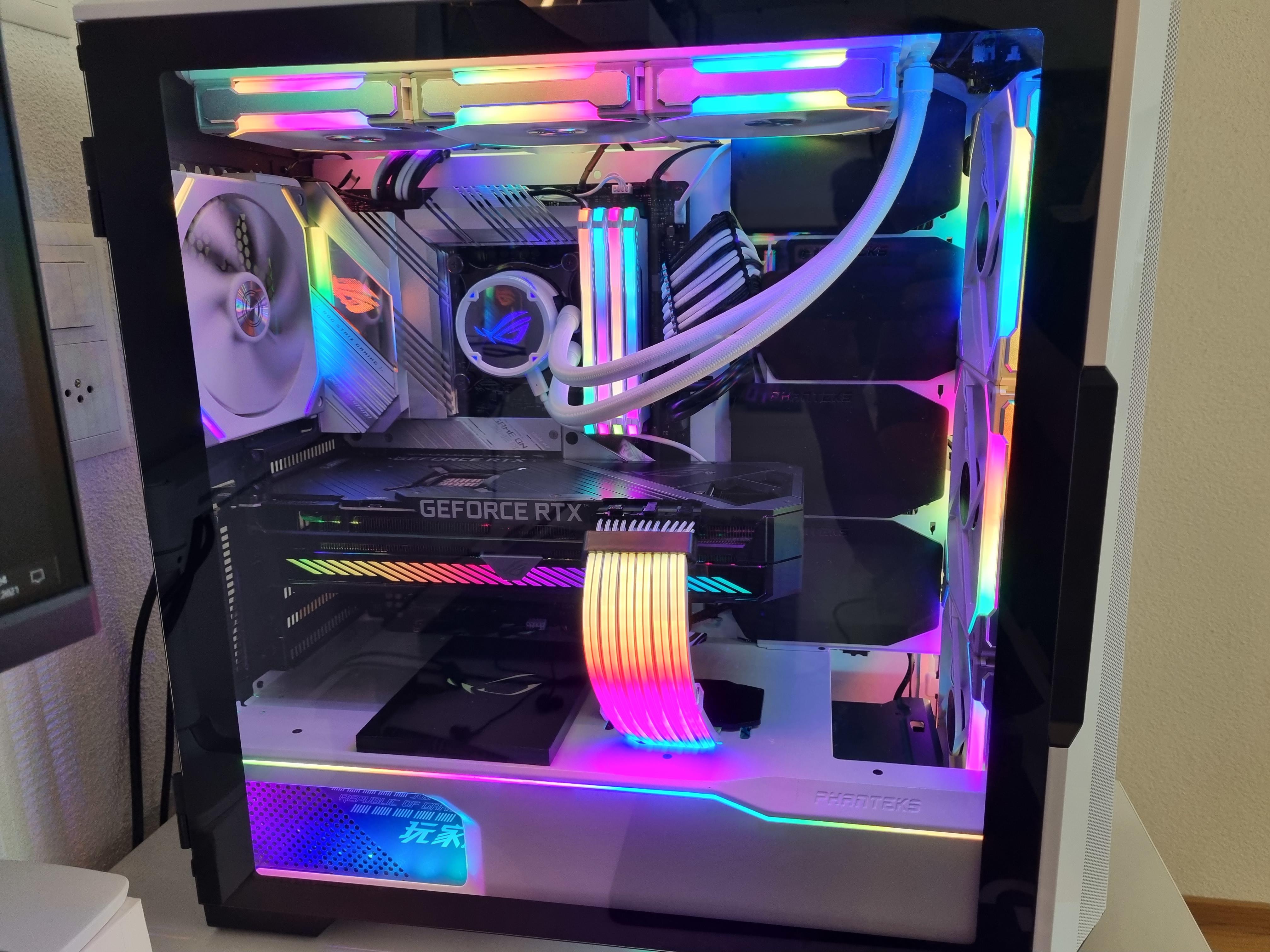

Ein Lian Li 8 Pin RGB Kabel musste sein. Bald noch ein 24 Pin Kabel dazu und die GPU Halterung die ich bestellt habe und dan  sollte die Kiste endlich mal fertig sein. Wünsche euch schonmal ein schönes Weekend.

[Sk0b0ld]

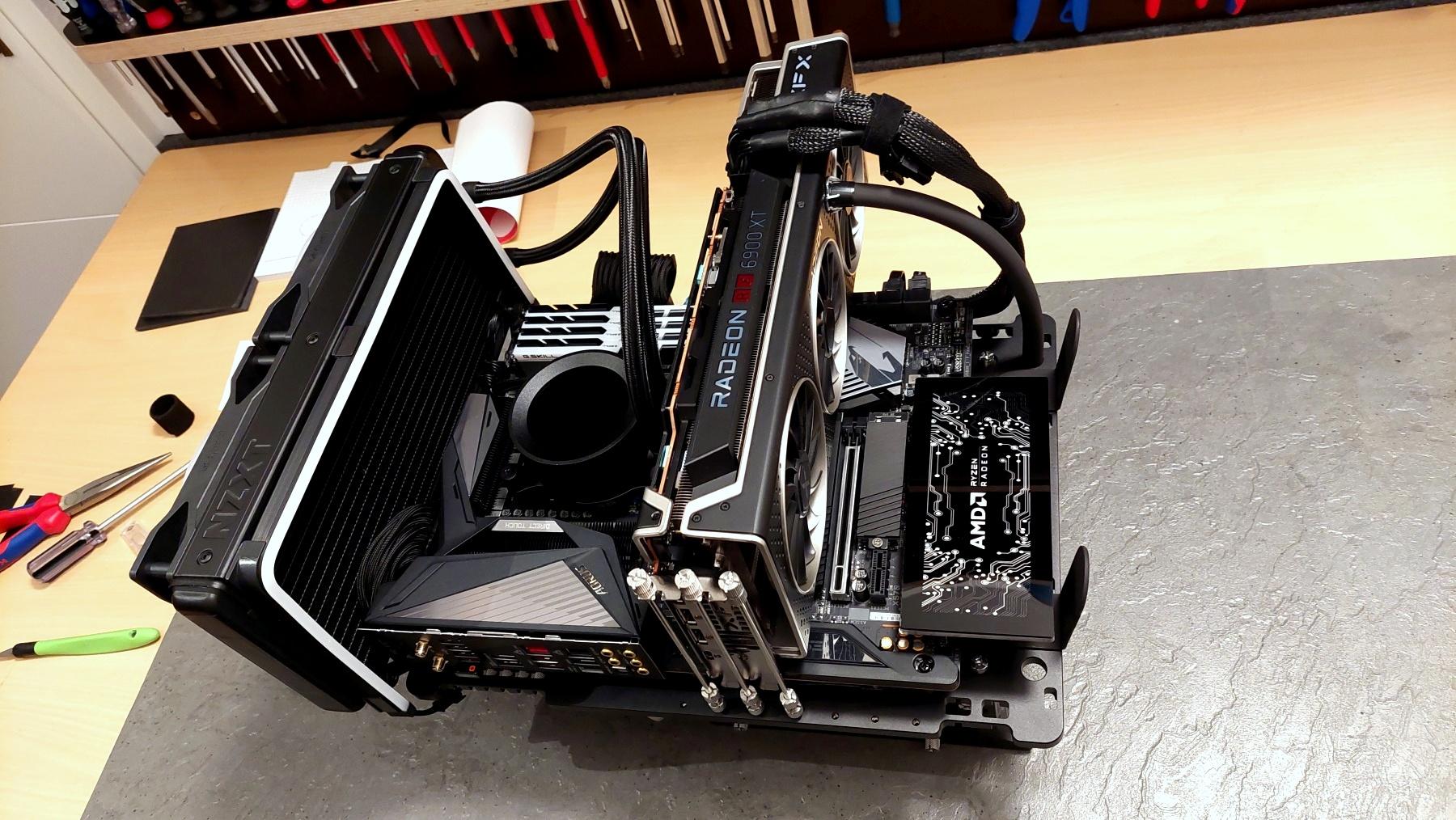

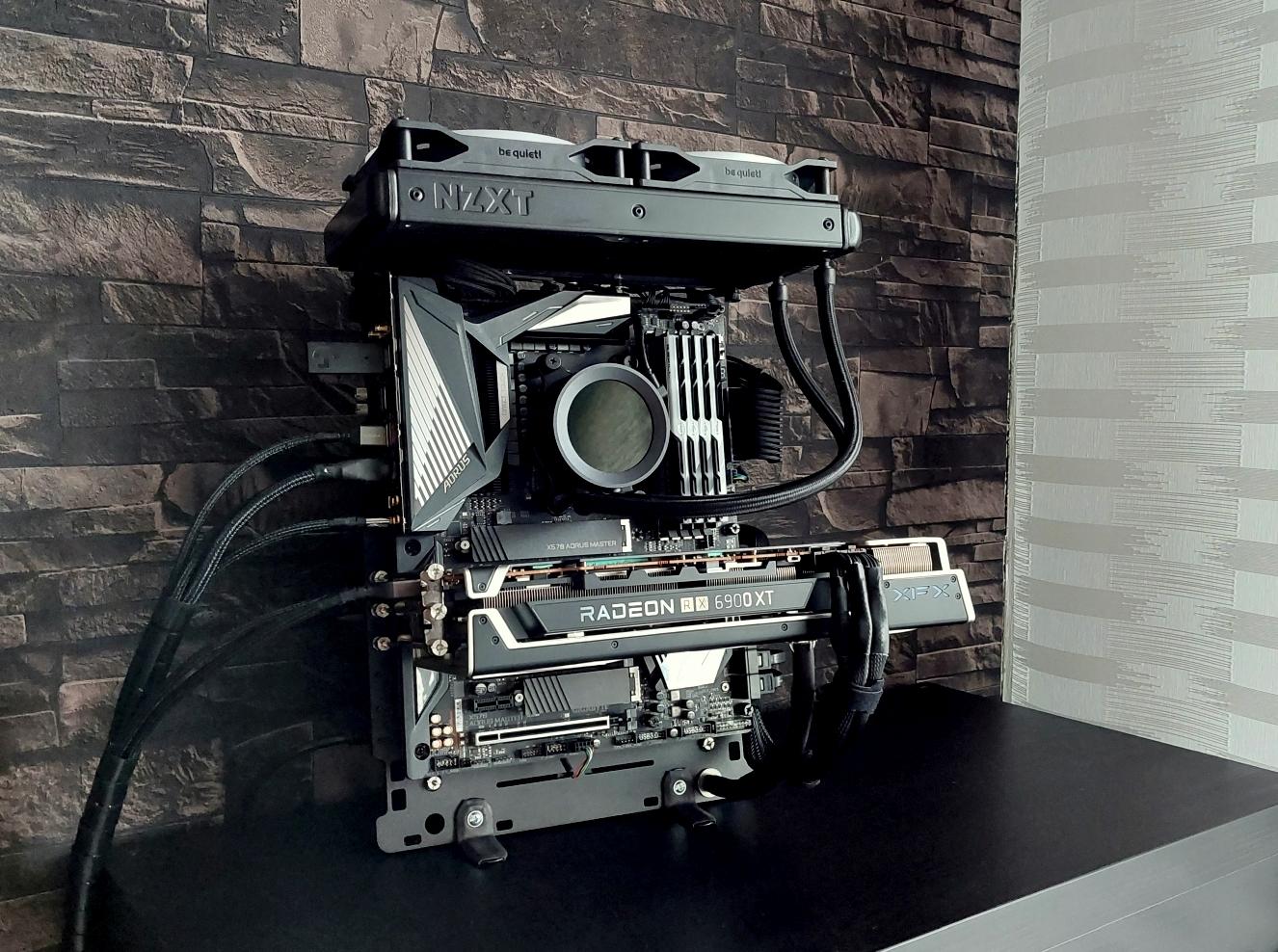

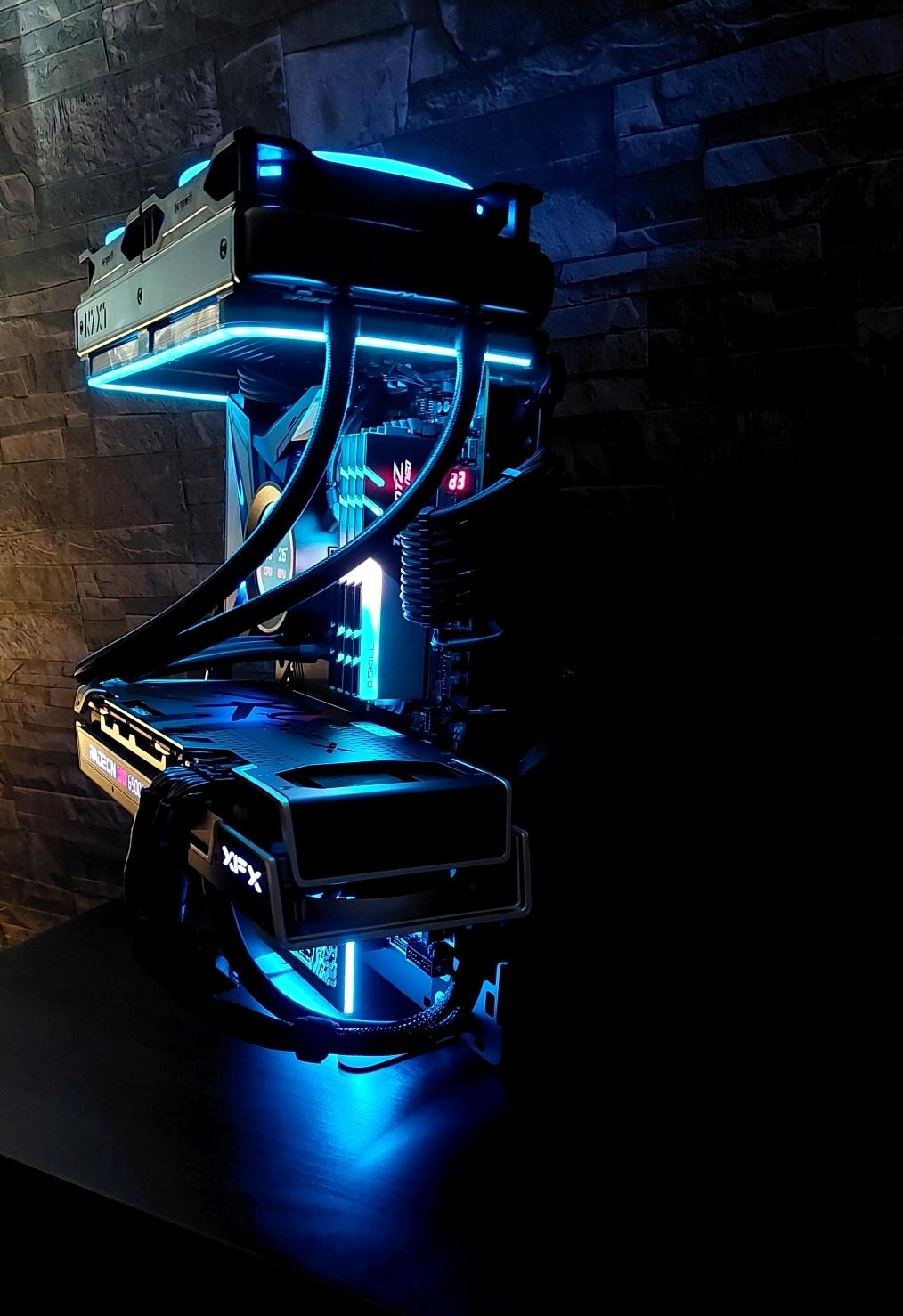

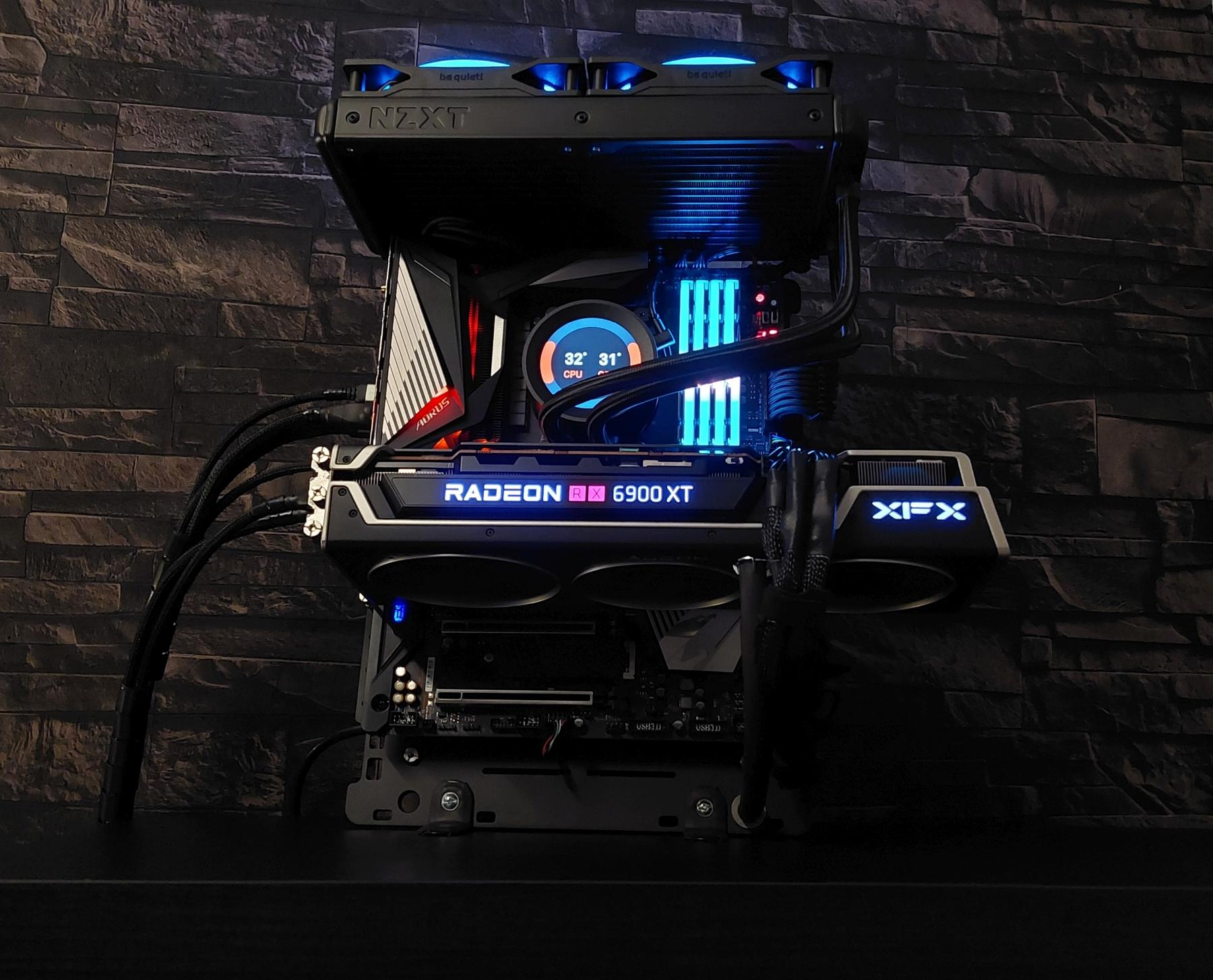

System ist ins neue "Gehäuse" umgezogen. Selten so ein leises System gehabt 😁

[einsteinchen]

@Sk0b0ld sieht gut aus! Wie hast du denn die Grafikkarte stabilisert? Ich sehe da drei Schrauben/Muttern an der Grafikkarte, sind die via langen Gewinden mit einer Platte hinter dem Mainboard verbunden?

[Sk0b0ld]

vor 7 Stunden schrieb einsteinchen:

Wie hast du denn die Grafikkarte stabilisert?

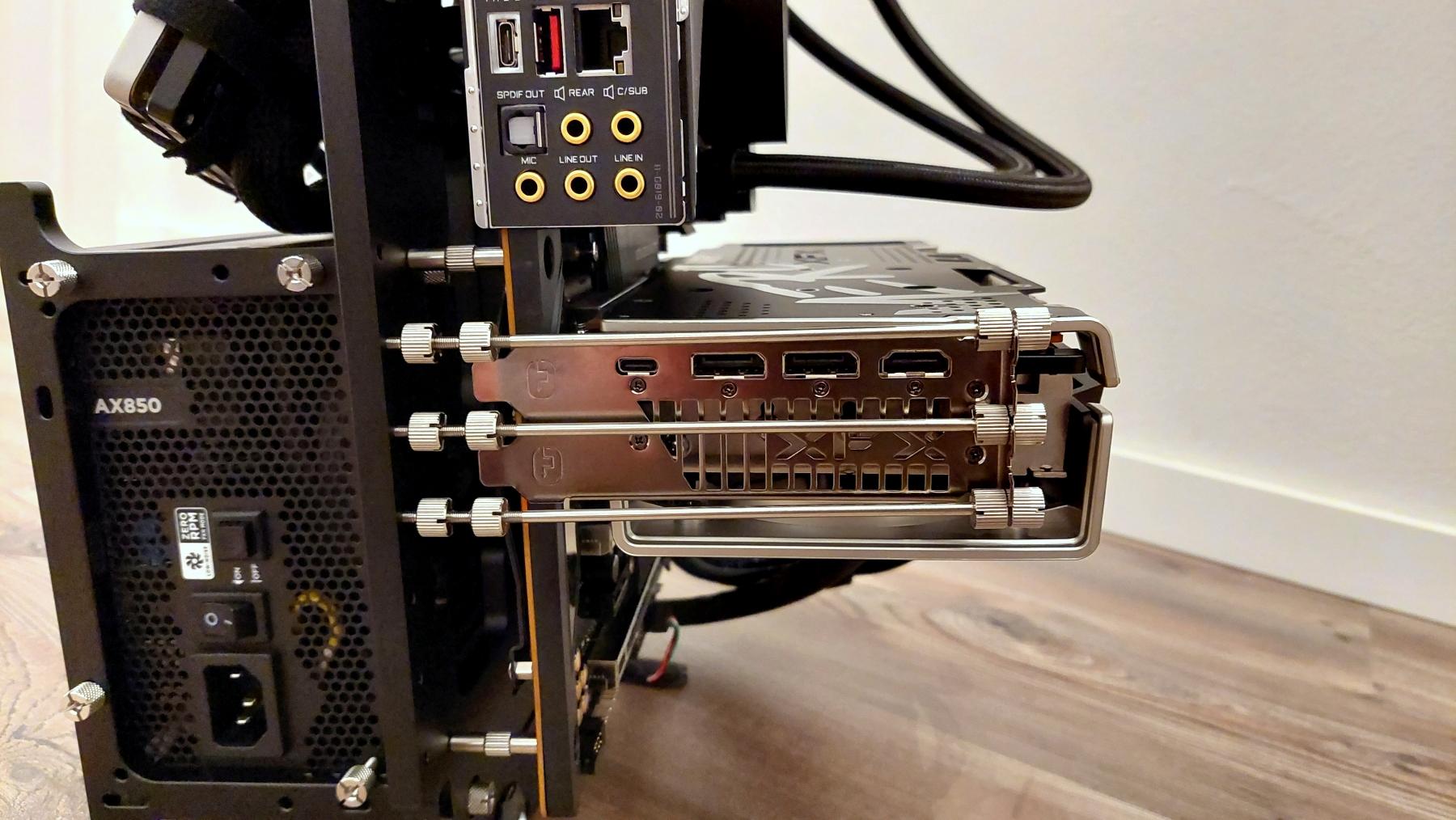

Zum einen mit den drei Streben links, die erstaunlicher mehr Halt geben als gedacht und zum anderem mit einem selbst angefertigtem Anti-Sag-Mount. Hab halt drei Streben genommen, um die maximale Stabilität zu erreichen.




Ich wusste aber schon vor dem Kauf, dass eine Lösung gegen GPU-Sag bei diesem "Gehäuse" definitiv ein Problem werden wird. Insbesondere bei der langen und schweren Karte, die ich habe. Letztendlich dachte ich mir, dass mir schon eine passende Lösung einfallen wird, wenn ich das Case zu Hause habe.

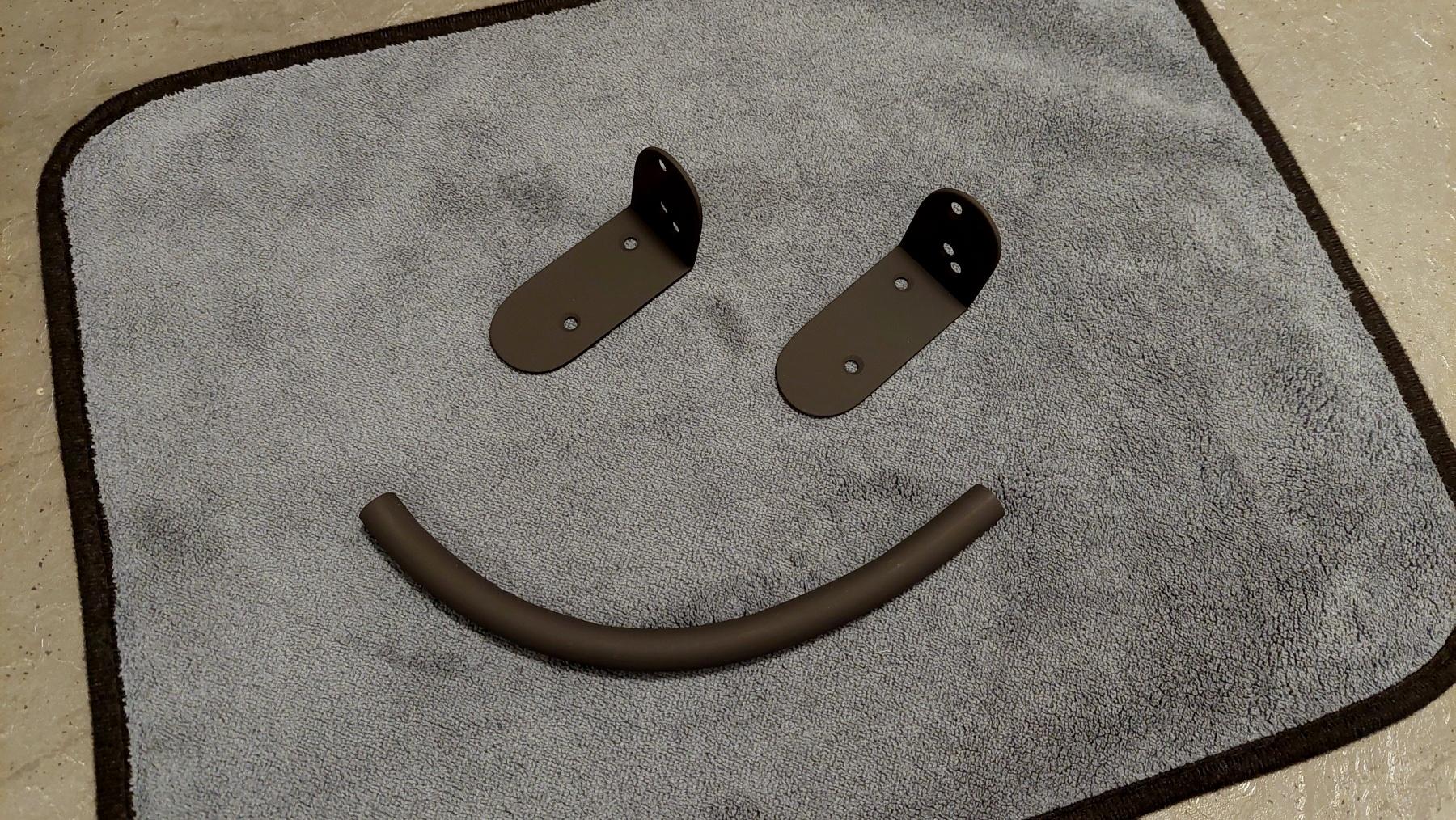

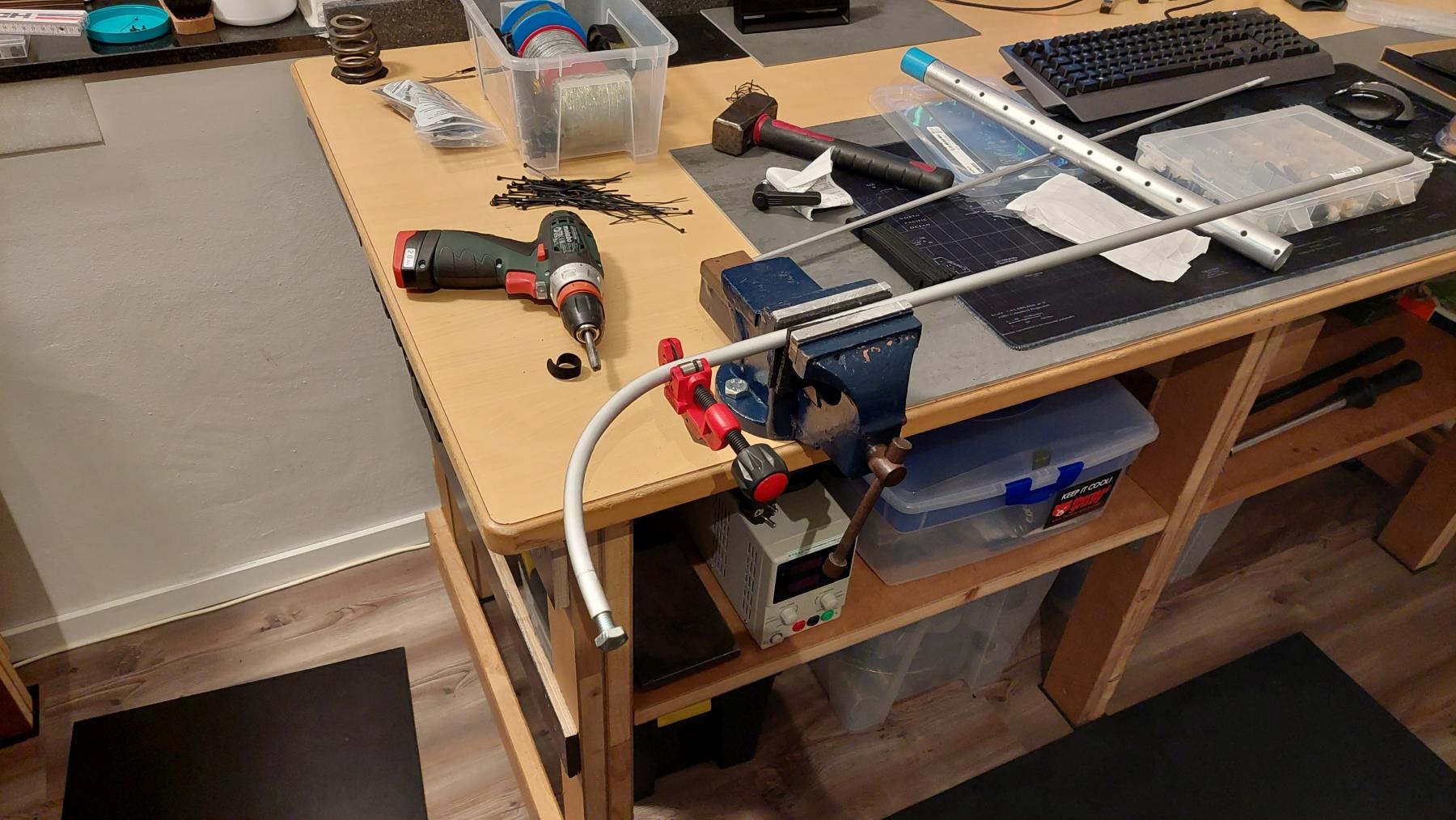

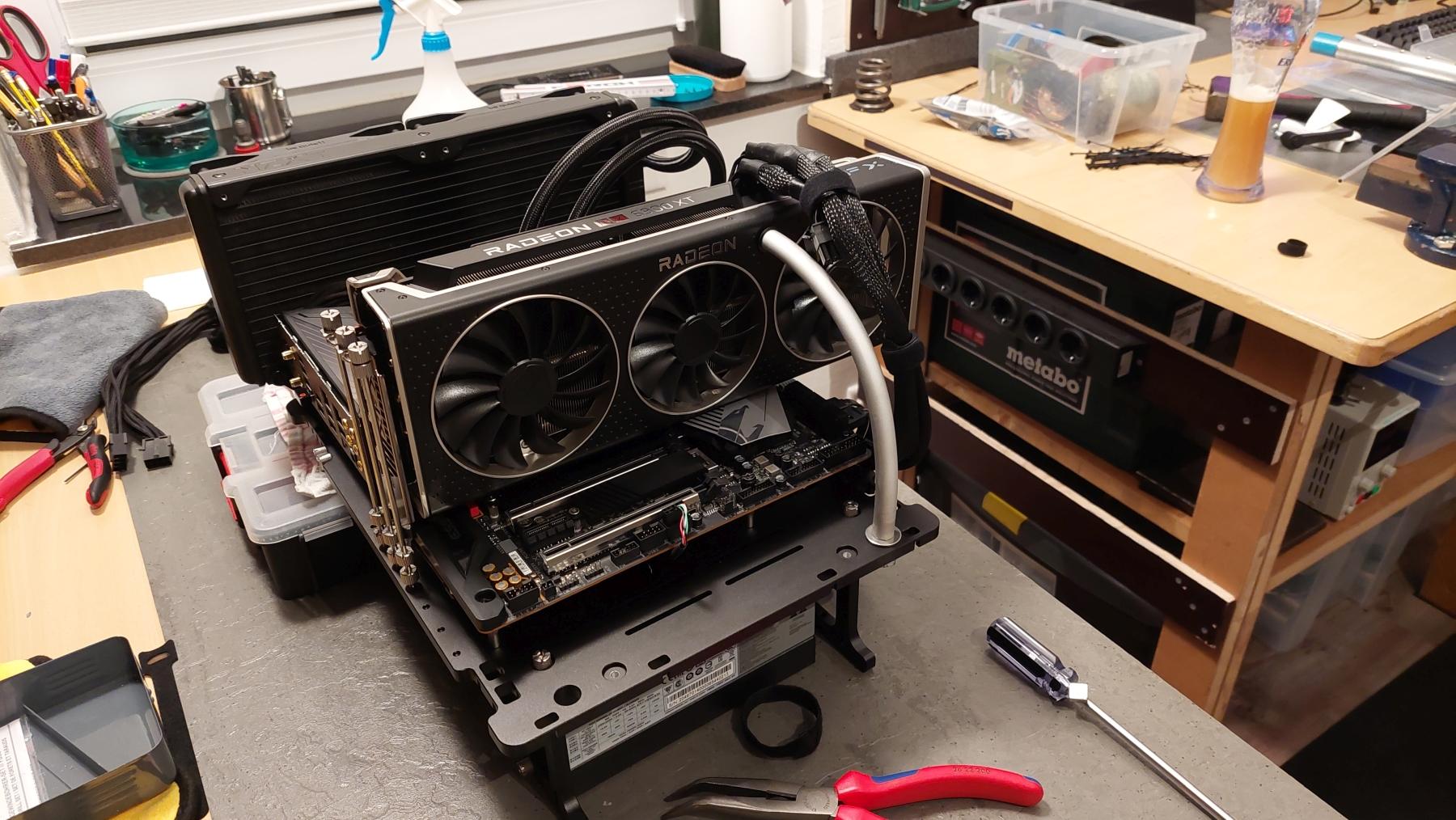

Für den Anti-Sag-Mount habe ich dann ein 12mm dickes Aluminiumrohr genommen, es auf den passenden Winkel gebogen, ein Gewinde oben und unten reingeschnitten und schwarz lackiert.




Das Teil ist so stabil, das hält die GPU mit Leichtigkeit alleine. Bin jedenfalls sehr zufrieden damit. Auch Standfüße gegen das nach vorne Kippen musste ich mir anfertigen. Das war jetzt aber weniger ein Problem.

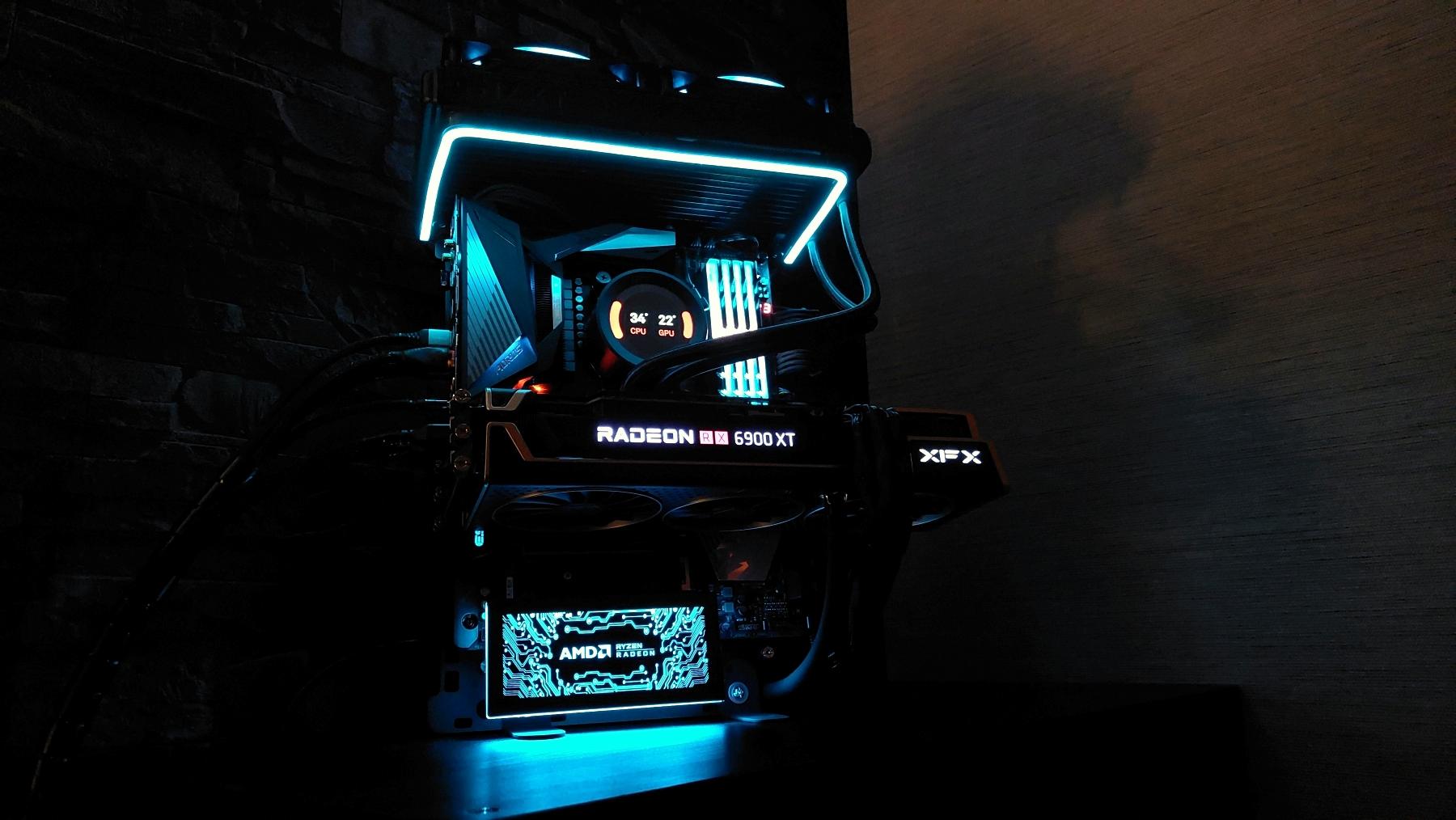

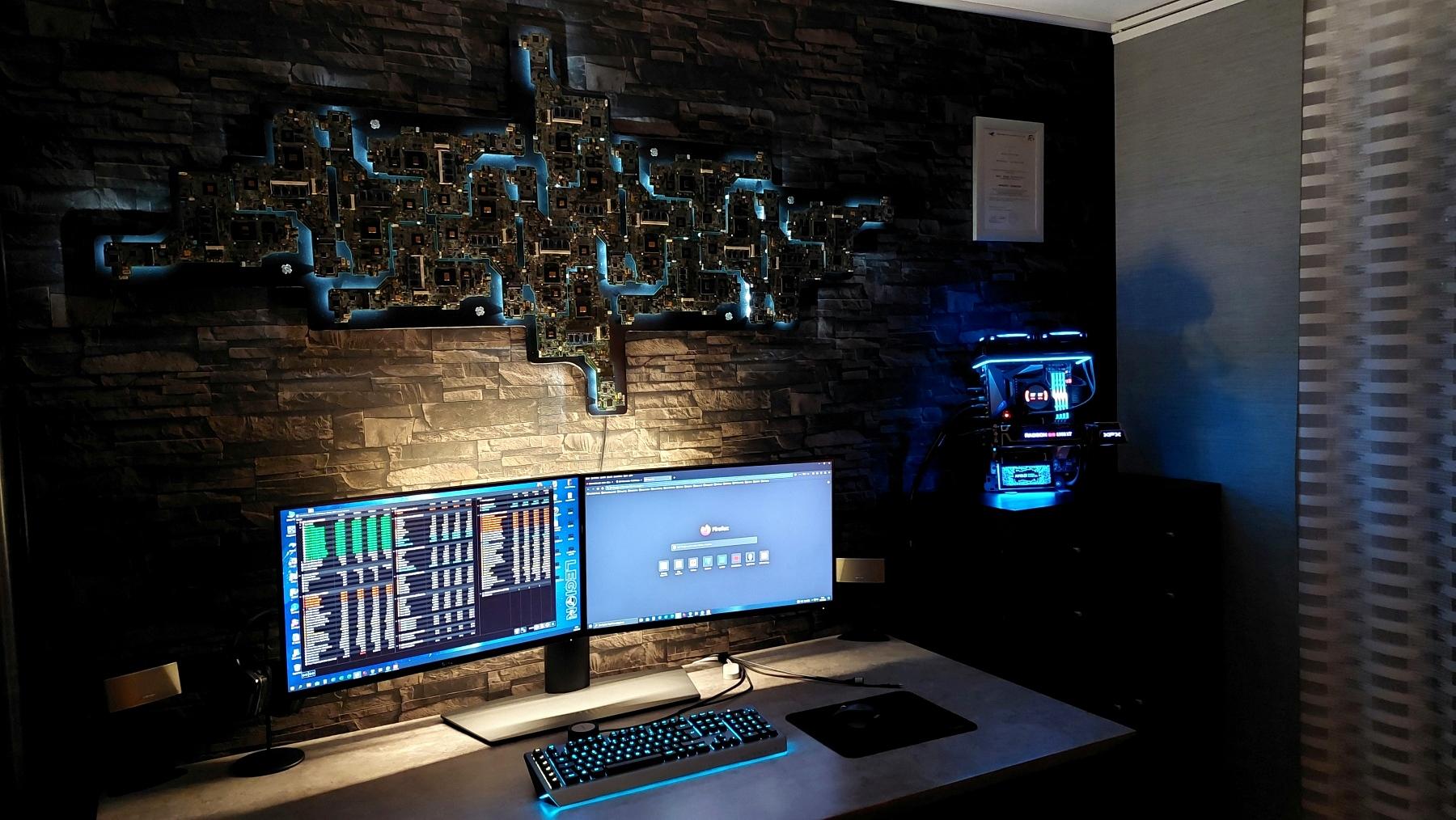

Hab jetzt die Tage noch ein wenig Beleuchtung montiert und bin soweit jetzt erstmal fertig. Bin sehr zufrieden mit dem Gehäuse. Ist einfach mal was anderes und nimmt nur sehr wenig Platz ein. Leise ist es auch, da kaum Lüfter verbaut sind.


[Nuestra]

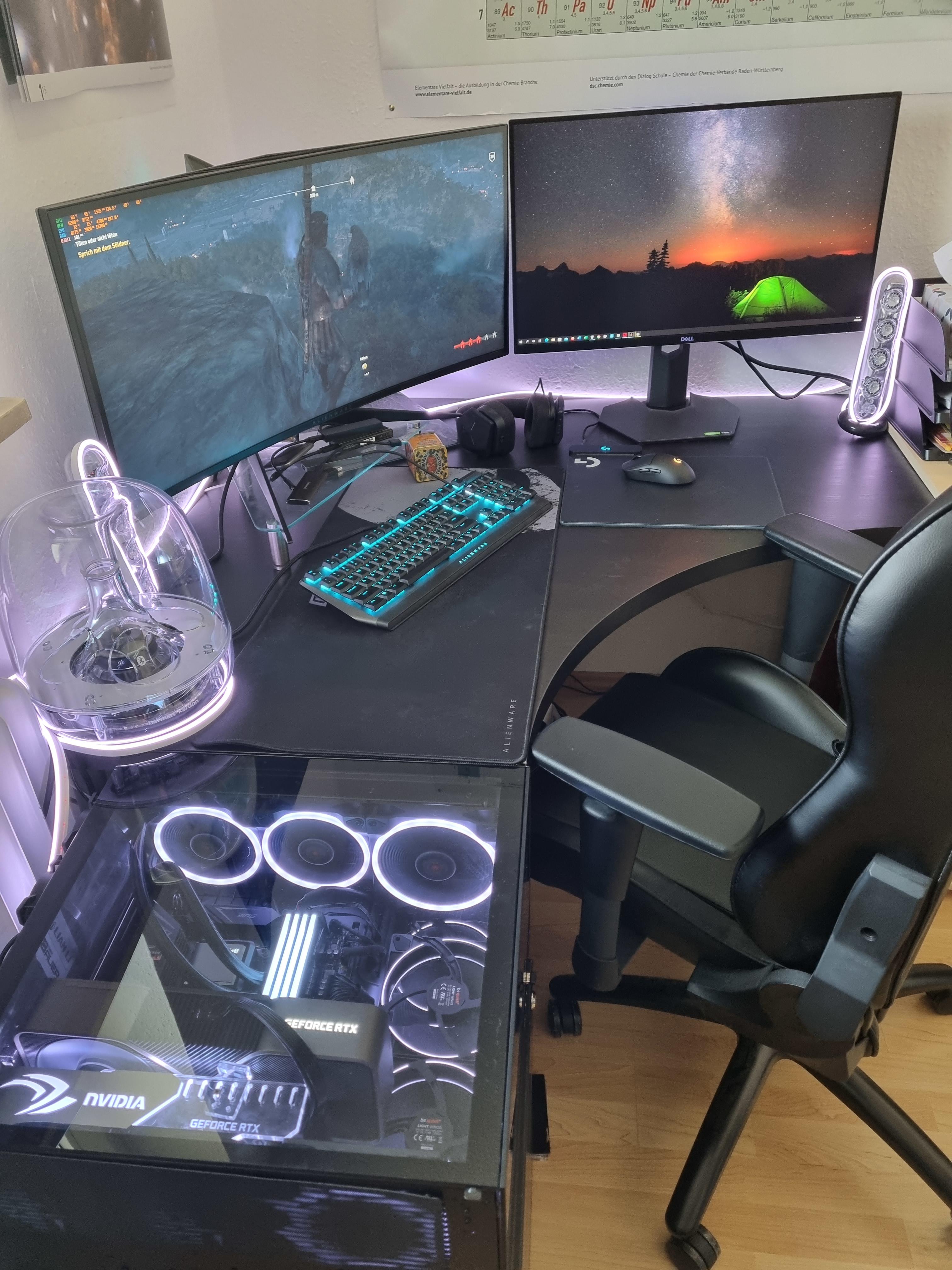

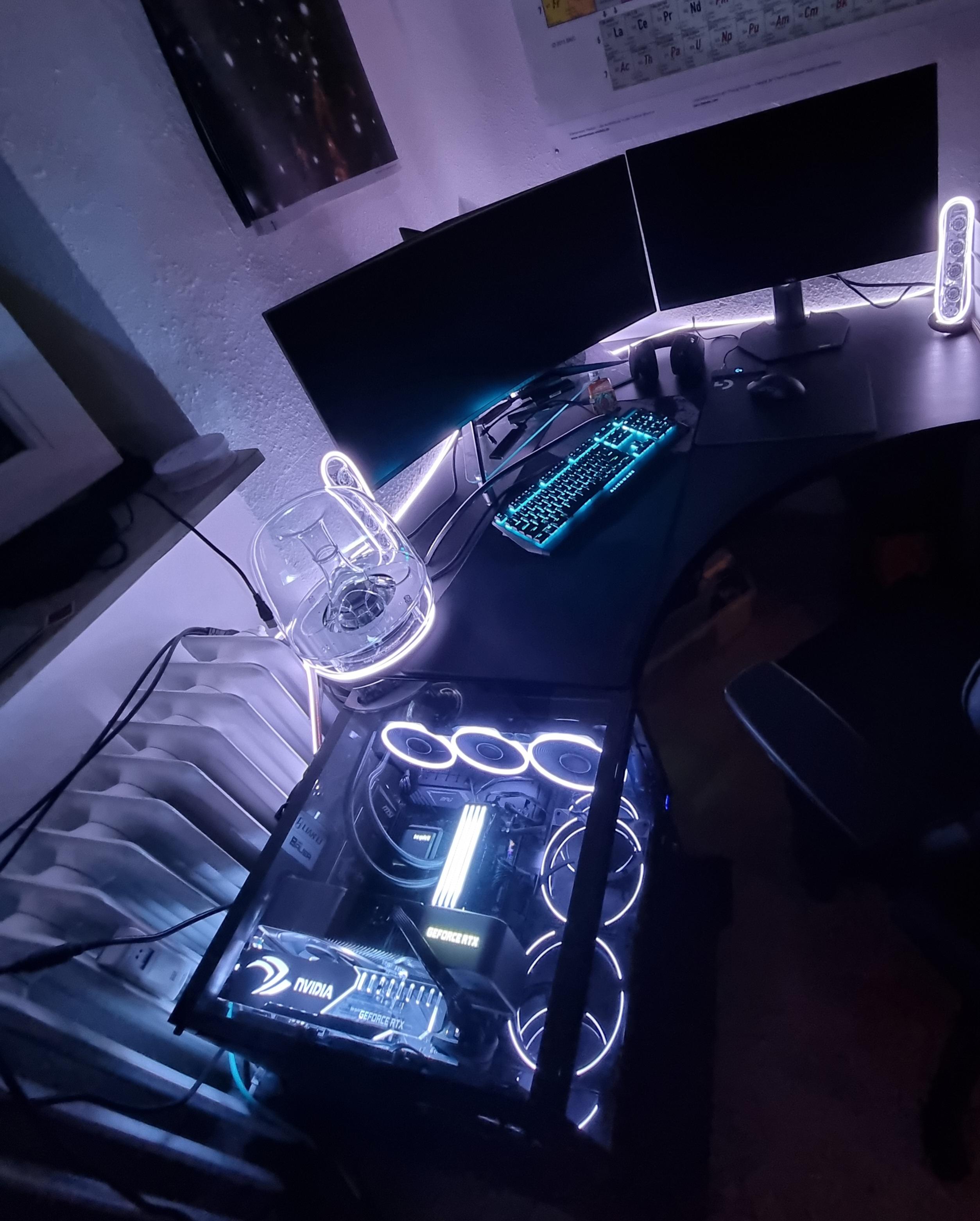

Ein kleines RGB und Lüfter upgrade hat mein PC bekommen



Bearbeitet 6. Februar 2022 von Nuestra

[Sk0b0ld]

Mittlerweile habe ich auch wieder ein wenig gebastelt.

[Robman]

Perfektion pur, wie immer 😎

[einsteinchen]

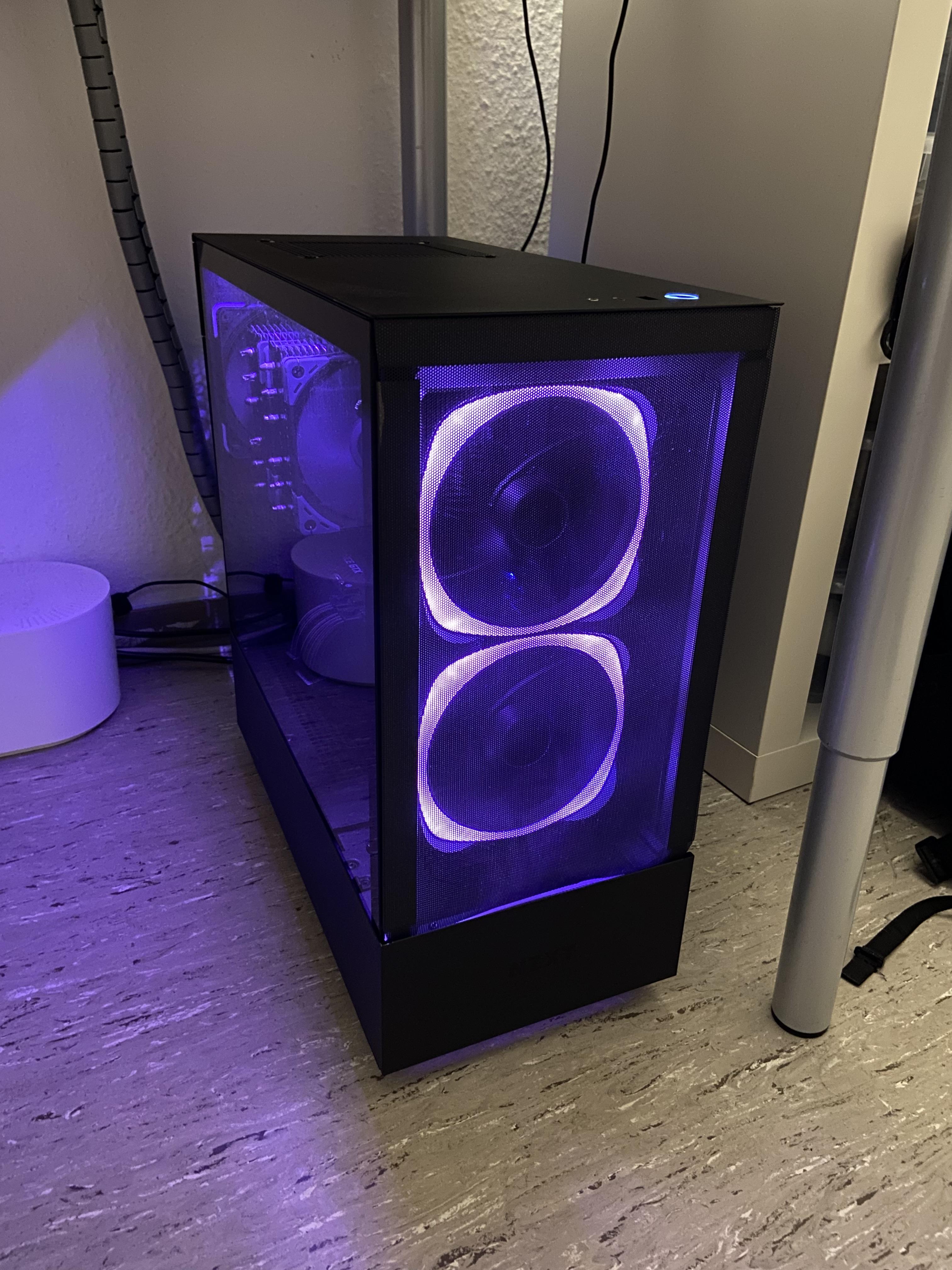

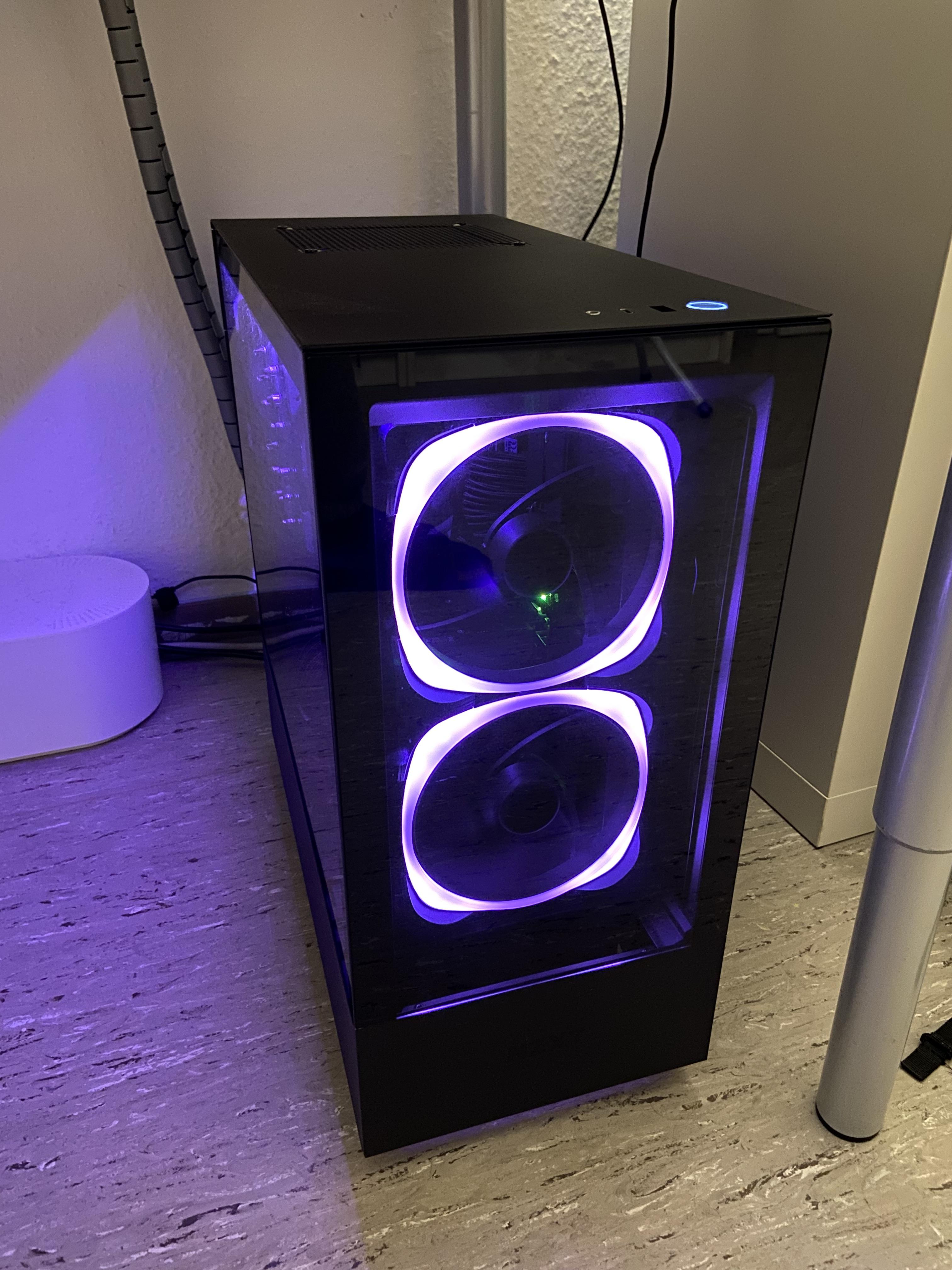

Ich habe mich die letzten Wochen etwas mit der Optimierung meines PCs befasst. Nachdem ich meine GTX 1080 mit 0,893 Volt bei 1885 MHz in der "Voltage/Frequency curve" im MSI Afterburner relaitv leise betreiben kann, habe ich mir den Luftstrom des Gehäuses vorgenommen. Der ist bei meinem NZXT H510 Elite nicht ideal. NZXT Hat aber mit dem H510 Flow bewiesen, dass eine Mesh Front anstatt Glas doch möglich ist. Die Mesh Front des Flow ist sogar mit der Glas Front austauschbar. Aber, NZXT will die Mesh Front nicht separate verkaufen ...

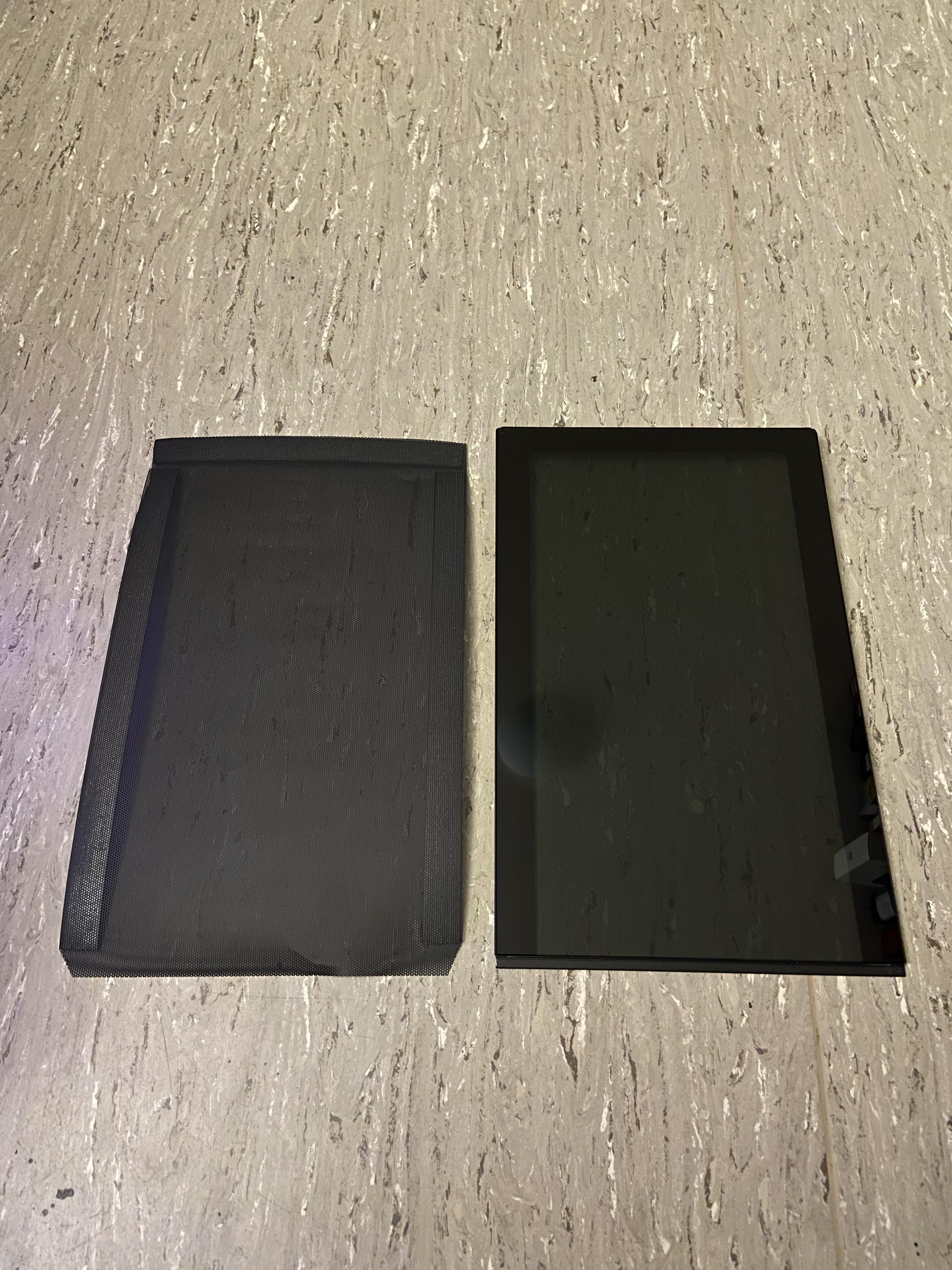

Auf Etsy gibt es schon länger findige Bastler, die Alternativen zu der Glas Front des Elite verkaufen. Leider kommen die fast alle aus den USA und mit Versand ist das fast so teuer die ein komplettes NZXT Flow zu kaufen. Ich habe mich daher von einem DIY Projekt inspirieren lassen und habe mir eine Mesh Front selbst gebastelt. Dazu habe ich Staubfilter (7 €) aus China bestellt und Magnetklebeband (15 €) verwende,t um den Lüfterfilter am Gehäuse zu befestigen.

Das Zurechtschneiden des Staubfilters ist etwas fummelig, da ich es von Hand mit einer Schere gemacht habe. Mit einem guten Messer, Lineal und Schneidebrett sollte das aber deutlich besser funktionieren. Auch ist der Staubfilter anfällig für Knicke und Risse, also sollte man vorsichtig damit arbeiten. Das Magnetklebeband ist schwierig anzubringen an dem Staubfilter, weil es die Krümmung gut hält und sich daher alles aufwickelt. Wenn man das aber alles hinter sich hat, hält es wunderbar am NZYT Gehäuse und sieht ganz gut aus

Für die Temperaturen meiner Ryzen 7 3700X CPU und GTX 1080 GPU zu überprüfen habe ich den 3DMark TimeSpy Stresstest verwendet.

• mit Glas Front: CPU 62°C, GPU 81 °C
• mit Mesh Front: CPU 52°C, GPU 75 °C

Wenn es nur um Temperaturen geht, kann man die Glas Front einfach weg lassen. Das sieht aber nicht so gut aus und der Staub kann schneller rein. Die DIY Lösung mit dem Staubfilter sieht erstaunlich ok aus, sollte Staub etwas abhalten und senkt die Temperaturen trotzdem.

Bearbeitet 14. Februar 2022 von einsteinchen

[Sk0b0ld]

Hab vor einigen Tagen einen kleinen (36 x 29 cm) Arbeitsrechner (primär für Videoschnitt) gebaut. Ist optisch nichts besonders, da er halb versteckt unter'm Tisch stehen/ hängen wird. Der 5900X wurde entsprechend der Kühlleistung eingestellt + Undervolting via PBO Curve Optimizer. Die Temps sehen soweit auch gut aus mit dem Fuma 2. Im CB R23 wird max. 62,5°C erreicht mit knapp 22K Punkten, wobei die Lüfter konstant unter 1.000 RPM bleiben. Schön leise und dennoch gut Power. Vielleicht drehe ich die CPU noch etwas weiter auf, da temperaturtechnisch noch genug Spielraum besteht.

[MrUniverse]

@Sk0b0ld wirklich ein schönes kleines System. So minimalistische Aufbauten mit ordentlich Leistung haben wirklich was!

Dein Score im R23 ist aber wirklich krass bei der geringen Package Power. Kannst du mir mal verraten, wie hoch deine CPU bei dieser Leistungsaufnahme taktet?

Ich habe mit meinem 5900X gerade nochmal getestet und habe einen Score von 21900 bis 22400 Punkten. Je nach dem wie lange der PC schon läuft. Einige Minuten nach dem Start wird es besser, wenn er mit dem Hintergrundkrams durch ist. Dabei darf sich meine CPU 200W genehmigen und tut das auch. Der maximale Takt im R23 liegt unter Last bei 4,6 GHz auf allen Kernen.

Dafür, dass meine CPU gut 60W mehr frisst finde ich die Mehrleistung doch überaus mager. Ich muss ja eh nochmal da ran, da meine CCD's einen Temperaturunterschied von 12-15°C haben. Da soll als nächstes mal die Arctic MX5 zwischen - in der Hoffnung, dass die länger gut ist als die Kryonaut. Doch die haben im Moment anscheinend Lieferengpässe - zumindest wurde meine Bestellung storniert.

[captn.ko]

vor 51 Minuten schrieb MrUniverse:

ich habe mit meinem 5900X gerade nochmal getestet und habe einen Score von 21900 bis 22400 Punkten. Je nach dem wie lange der PC schon läuft. Einige Minuten nach dem Start wird es besser, wenn er mit dem Hintergrundkrams durch ist. Dabei darf sich meine CPU 200W genehmigen und tut das auch. Der maximale Takt im R23 liegt unter Last bei 4,6 GHz auf allen Kernen.

wie läuft der Ram bei dir? hab mit ebenfalls 4,6ghz knapp 24k im CBr23

[MrUniverse]

Aktuell läuft er Stock mit 3600 CL18. Der kann auch 3800, was meine CPU aber nicht mag. Da sinkt die Leistung im Endeffekt. Und der kann auch CL16, wodurch der CB Score zwar leicht ansteigt, aber ich muss mich damit nochmal auseinander setzen, um das stabil zu bekommen. Das ganze hat aber nur eine Differenz von ca. 100 Punkten im R23 ausgemacht.

[Sk0b0ld]

vor 9 Stunden schrieb MrUniverse:

Dein Score im R23 ist aber wirklich krass bei der geringen Package Power. Kannst du mir mal verraten, wie hoch deine CPU bei dieser Leistungsaufnahme taktet?

Ich orientiere mich jetzt einfach am HWinfo-Log. Der Effective Clock war bei knapp 4,4 - 4,3 GHz. Dieser ist auch für den CB-Score entscheidend.

Diese ganze CB R23 Geschichte habe ich schon damals mit meinem Desktop-System ausführlich im HWL-Forum ausgetestet und dokumentiert. Das Setting PPT: 142w / EDC: 140A / TDC: 95A ist ganz normal über HWinfo ersichtlich. Einfach die App starten, alle Haken abwählen und starten. Im Reiter der CPU stehen die empfohlenen Werte drin. Diese Werte dann einfach im BIOS übernehmen.

Wenn du das Setting noch ein wenig optimieren möchtest, haust du noch ein UV via CO drauf + ggfs. ein Clock Override. Mit RAM OC (im Vergleich zu 3600er XMP) holst du im CB nicht wirklich mehr Punkte raus. Für Gaming und andere Benchmarks ist es aber sinnvoll, sofern RAM, CPU und Board mitmacht. Denk nur dran, dass du bei 3800 MHz beispielsweise auch MCLK/ FCLK/ UCLK auf 1900 MHz hochsetzen muss, damit das synchron läuft.

Zum Verbrauch noch: Ab 140w aufwärts wird die AMD CPU relativ ineffizient und man muss für's jede bisschen Mehrleistung unverhältnismäßig viel Strom reinpumpen. Mit dem Standard 200w PBO-Limit holt man im CB R23, sofern die Kühlung mitmacht, ca. 23K. (bei mir 23.268). Joa... für 60w mehr gibt's nur lausige 1.000 Punkte mehr. Gleiches dann auch bei OC. Hab teilweise über 240w durch den 5900X gejagt und 24.760 Punkte geholt. Ist zwar im Vergleich ein sehr hoher Score, steht aber in keinem vernünftigen Verhältnis mehr, weil man für weitere 100w obendrauf (von 140w) gerade mal ~2.500 Punkte dazu bekommt. Außerdem bekommst du soviel Energie nicht mal mit'm MoRa gekühlt. Andererseits sieht man aber wie effizient die AMD CPU's eigentlich sind. So kann man selbst mit'm Luftkühler problemlos den 12 Kerner betreiben.

[captn.ko]

vor 12 Stunden schrieb Sk0b0ld:

Außerdem bekommst du soviel Energie nicht mal mit'm MoRa gekühlt

Hier würde ich gern einsteigen. Ein Mora führt gut und gerne 1000w+ ab. Die Engstelle bildet hier der CPU Kühler der die Energie nicht schnell genug ans Wasser abgeben kann. Der Mora ist mit 250w noch lange nicht am Limit. Der war mit 5960X und 1080TI SLI im Loop noch nicht am Ende 😁

Mit welchen Settings kommst du auf 27k Punkte? Das ich echt viel für einen 5900X 😍

[Sk0b0ld]

vor 10 Stunden schrieb captn.ko:

Mit welchen Settings kommst du auf 27k Punkte? Das ich echt viel für einen 5900X 😍

24.760. Nicht verwechseln. Hab auch den Score mit allen Details von Benchmate im Mai damals gepostet. -Beitrag-

25K könnte ich mit Ach und Krach vielleicht noch kratzen, aber dann hört's auch auf. Zumindest mit normalen Kühlmethoden.



vor 10 Stunden schrieb captn.ko:

Hier würde ich gern einsteigen. Ein Mora führt gut und gerne 1000w+ ab. Die Engstelle bildet hier der CPU Kühler der die Energie nicht schnell genug ans Wasser abgeben kann. Der Mora ist mit 250w noch lange nicht am Limit.

Genau. Es ist wichtig zu verstehen, dass nicht der MoRa, sondern die CPU bzw. die Hitzedichte + Übergang der limitierende Faktor ist. Wenn du dem 5800X/ 5900X usw. freie Fahrt lässt, explodiert die Leistungsaufnahme und damit die Hitzeentwicklung förmlich. Mit normalen Mitteln kühlst du da gar nichts mehr. Deswegen kommt man mit'm Custom-Loop in diesem Benchmark nicht sonderlich weiter als ein Setup mit AIO (min. 280/ 360). Hören viele Wakü-User zwar ungern, ist aber so.

Nicht umsonst halte ich nach wie vor im HWL-Forum beide CB R23-Rekorde im Multi für 5800X und 5900X. Auch der 5800X war keine besondere CPU. Ursprünglich habe ich das nur gemacht, weil mir das ständige Lästern und Schlechtreden von AIOs tierisch auf die Nüsse ging. 😄

Ich hatte diese Thematik mit der Hitzeentwicklung und -abfuhr dann später mit einigen Jungs, die mit TechN-Block + MoRa und Dark Hero unterwegs waren erneut getestet. Auch sie konnte die Hitzeentwicklung (im OC) nicht mehr runterkühlen. Man bekommt so viel Energie einfach nicht mehr schnell genug aus dem Chip raus. Beim 5900X ist das ca. ab 230w+, beim 5800X ab 170w+. Deswegen kann man TDPs verschiedener Chips nicht miteinander vergleichen, weil ein Wert wie z.B. 150w sich bei Chip A (5800X) völlig anders äußert als bei Chip B (5900X/ Intel). (Du weißt das, nur als Randinfo für Mitlesende). Schaut man sich die GPU Seite an, sind selbst 400w+ mit Luft kühlbar. Es kommt halt immer drauf an und man muss sehr viele Faktoren berücksichtigen.

Mag sein, dass ein MoRa 1000w+ abführen kann, aber die Wärme muss auch erstmal da ankommen und nicht schon vorher das System in die Knie zwingen.

[DerGerät1983]

Hallo zusammen

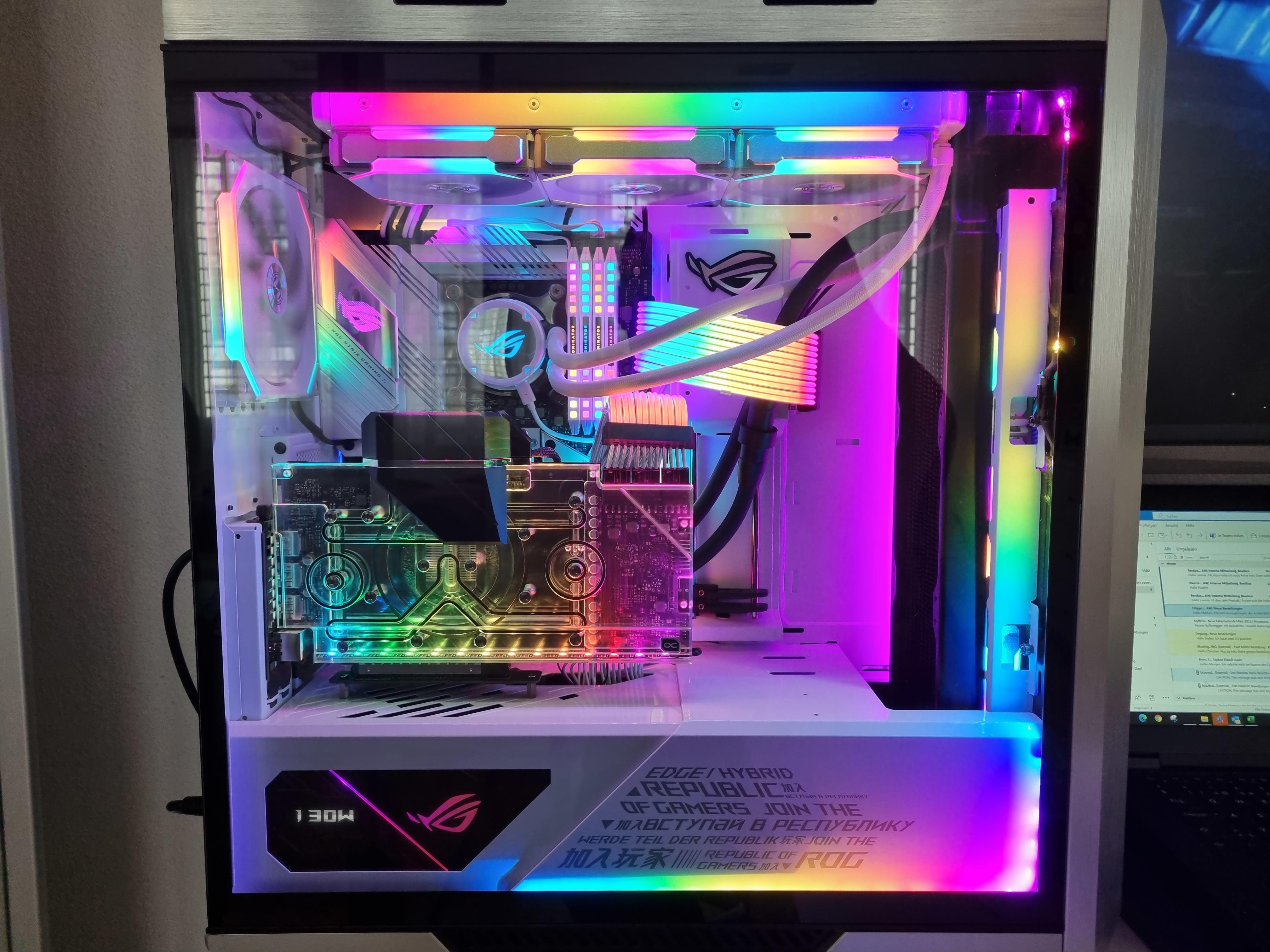

Ich habe es getan, auch wenn mich viele dafür belächeln werden. Ich habe meine Strix 3090 unter Wsser gesetzt. Da ich mir keinen Custom Loop bauen wollte bin ich den alternativen Weg gegangen und habe eine Alphacool AIO verwendet. Ich bin mit dem Ergebnis sehr zufrieden und die Temps sind deutlich besser als zuvor. Jetzt erreicht die GPU unter Vollast nicht mehr als 54° Grad. Die Regenbogen RGB verwende ich eigentlich nie sondern nur weisse RGB. Hatte aber kein anderes Bild.



Grüsse aus der Schweiz



[captn.ko]

vor einer Stunde schrieb DerGerät1983:

auch wenn mich viele dafür belächeln werden. Ich habe meine Strix 3090 unter Wsser gesetzt

Wasserkühlung ist immer der richtige Weg. Da gibt's nichts zu belächeln.

Hab meine Strix auch gewässert aber mit custom Loop.

35°C mit UV und 1700mhz, 42°C stock und 48°C bei 520w 😁





Bearbeitet 6. März 2022 von captn.ko

[DerGerät1983]

Danke für dein positives Feedback. Für mich war es eine günstige Alternative. Mein Undervolt ist auf 0.850 V und 1860 mhz gestellt. Bisher hat es kein Game geschafft die Karte heisser als 54 Grad werden zu lassen. Im Idle hat die Karte ca. 29 Grad.

[pitha1337]

vor 21 Stunden schrieb DerGerät1983:

Hallo zusammen



Ich habe es getan, auch wenn mich viele dafür belächeln werden. Ich habe meine Strix 3090 unter Wsser gesetzt. Da ich mir keinen Custom Loop bauen wollte bin ich den alternativen Weg gegangen und habe eine Alphacool AIO verwendet. Ich bin mit dem Ergebnis sehr zufrieden und die Temps sind deutlich besser als zuvor. Jetzt erreicht die GPU unter Vollast nicht mehr als 54° Grad. Die Regenbogen RGB verwende ich eigentlich nie sondern nur weisse RGB. Hatte aber kein anderes Bild.



Grüsse aus der Schweiz



Kleiner Tipp, vielleicht nächstes Mal nicht das Outlook im Hintergrund mit fotografieren

[captn.ko]

vor 13 Stunden schrieb pitha1337:

Kleiner Tipp, vielleicht nächstes Mal nicht das Outlook im Hintergrund mit fotografieren

kleiner Tipp, vielleicht nächstes mal per PM drauf hinweisen damit nicht jeder drauf aufmerksam wird und extra nochmal nachsieht

Bearbeitet 8. März 2022 von captn.ko

[Nuestra]

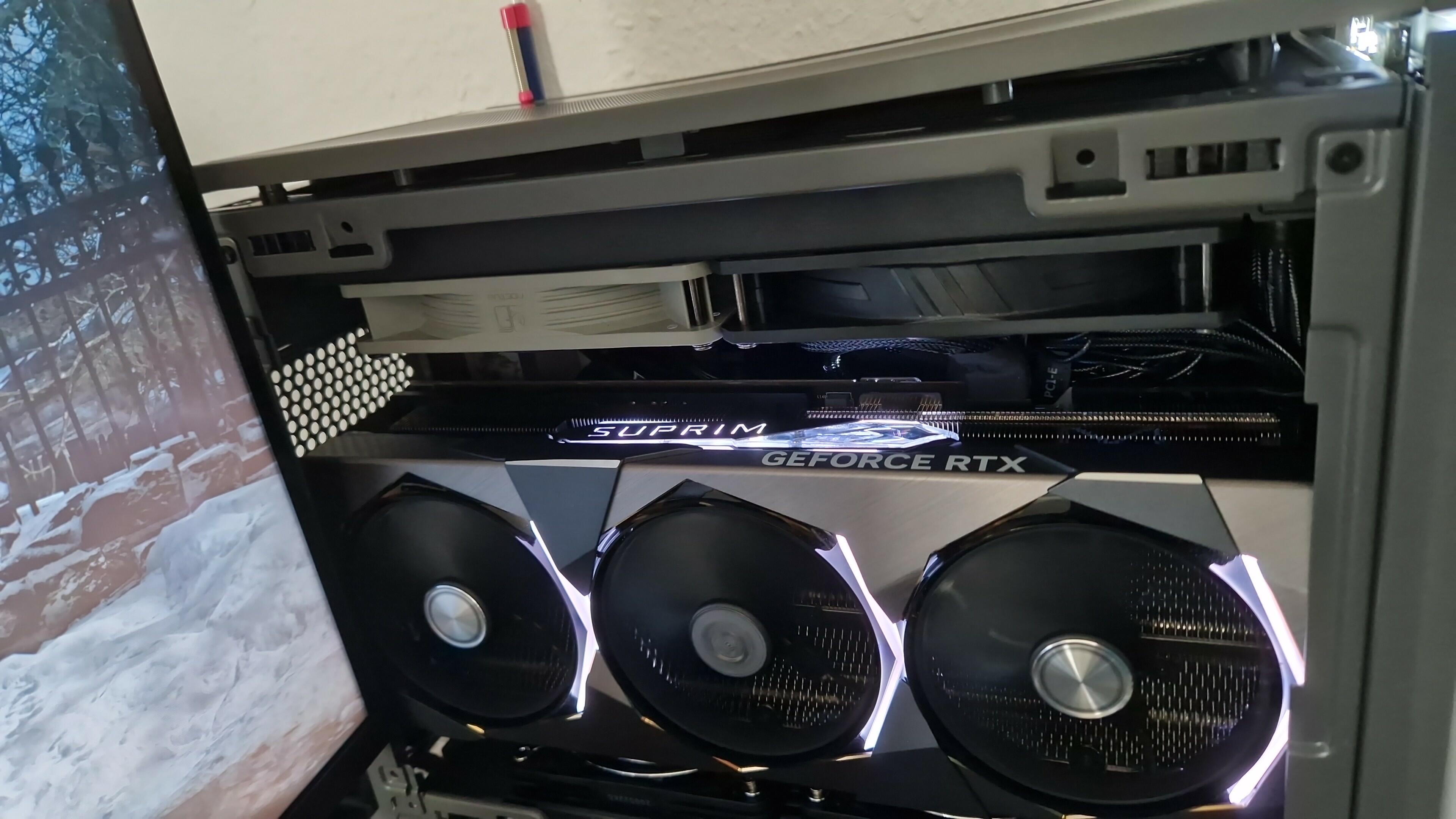

Mit dem aga hab ich es wieder aufgegeben und mir jetzt ein itx Gehäuse gebaut für unter 3k mit der 4090. Das nr200p max.





[Robman]

Gute Wahl, da der 9900K, vor allem in Verbindung mit dem langsamen Ram im R1, in mittlerweile so einigen Spielen deutlich limitiert, und da reden wir von unter 60 fps. Eine 4090 wird durch moderne CPUs deutlich besser ausgelastet.
