Alienware 17 R1 GTX 970M Upgrade - Erfahrungsbericht / Fehlerbehebung

[Brainiac]

Hallo liebe Community,

nachdem gestern meine bei Siggi bestellte GTX 970M angekommen ist, habe ich sie natürlich auch direkt eingebaut und stieß direkt auf einige Probleme.

Meine bisherigen Erfahrungen möchte ich deshalb gerne, hier vorab mit euch teilen.

Erstmal zu meiner Grundkonfiguration:

Alienware 17 (R5) Full HD 60Hz

BIOS A14

i7 4710mq

8 GB DDR3-1600

Intel 530 120GB SSD (selbst eingebaut)

508GB Hybrid HDD

Nvidia GeForce GTX 860M

!!! 180 Watt Netzteil !!! (wird noch ausgetauscht!)

Der Einbau an sich war kein großes Problem und bei der Anordnung der Thermal Pads habe ich mich an meiner 860M orientiert und natürlich noch die zusätzlichen RAM Blöcke, die die 970M hat, mit einem Pad versehen. Wie der Einbau einer solchen Grafikkarte genau funktioniert kann man in einigen YouTube Videos sehen. Bei Fragen hierzu beantworte ich diese natürlich auch gerne.

So weit so gut dann ging es an die Installation, wo sich dann auch die Probleme zeigten. Als erstes modifizierte ich mir den aktuellen Treiber von Nvidia und installierte ihn nachdem ich die alten Treiber mit DDU deinstalliert und den Secure Boot und die Treibersignaturerkennung ausgeschaltet hatte. Nach einem Neustart schien alles soweit zu funktionieren, weshalb ich dann mal Battlefiedl 4 startete und festellen musste, dass der Grafiktreiber direkt den Dienst quittiert :/

Natürlich habe ich es dann mit einigen anderen modifizierten Treibern versucht, was mir aber auch relativ wenig half, weil sich das Problem nur veränderte bzw. verschlimmerte. Denn nun fror der Desktop ca. 1 Minute nach Start ein und es reagierte nichts mehr. Ich war der Verzweiflung natürlich relativ nah, da die Karte nicht gerade billig war und sich mir das Gefühl auftat sie könnte eventuell defekt sein. Das habe ich dann natürlich auch Siggi direkt mitgeteilt, der mir versicherte die Karten würden einem Funktionstest unterzogen und daran könnte es nicht liegen. Er gab mir dann auch einen neuen modifizierten Treiber (nachdem ich einige selbst modifiziert hatte und welche aus dem TechInferno Forum genutzt hatte). In einem anderen Forum wurde ich dann auch noch darauf aufmerksam gemacht, dass ich eventuell mal alle Treiber runterschmeißen sollte inkl. Registry Einträge. Keine schlechte Idee dachte ich mir und holte den Hammer raus, um Windows komplett platt zu machen.

Gesagt, getan SSD komplett gelöscht, Windows neu aufgespielt! Dann die wichtigsten Treiber installiert (Chipsatz, LAN, Intel MEI) neugestartet und die interne Grafikeinheit von Intel installiert. Wieder Neustart, nun ins BIOS Secure Boot disabled, Treibersignaturerkennung ausgeschaltet --> Neustart!

Jetzt kam dann auch Siggis gemoddeter Nvidia Treiber zum Einsatz (344.65) und dieses Mal habe ich nur den Grafiktreiber installiert! Sonst nichts von dem ganzen Zauber...

Neugestartet und gehofft... Siehe da das System bleibt vorerst stabil und selbst GPU-Z und HwInfo lassen sich nun problemlos öffnen und erkennen die Karte. Aber das heißt ja noch nichts. 3DMark 11 installiert und direkt mal einen Benchmark durchgezogen. Lüfter habe ich dabei auf max gestellt. Die Karte blieb ziemlich kalt max. 40 Grad, was schon ziemlich krass war meiner Meinung nach! Leider war der Score nicht wie erhofft bei über 9000, sondern bei 7200, ABER die Karte arbeitet immerhin schon mal und scheint ansonsten problemlos zu funktionieren

Vermutlich ist es jetzt nur noch eine Einstellungssache, der ich gerade im Moment auf den Grund gehe und dann natürlich hier berichte

Eure Ideen und Ratschläge sind natürlich auch gerne gesehen

- - - Aktualisiert - - -

Update:

Windows 8.1 verhält sich extrem instabil. Die Karte scheint zwar zu funktionieren, doch zwischendurch hängt sich Windows immer mal wieder auf. Bspw. hat sich 3DMark11 gerade nach dem Physics Test verabschiedet (keine Rückmeldung). GPU Z hat sich auch schon aufgehangen. Gleiches jetzt auch bei HwInfo und dann hat es sich beim Herunterfahren aufgehangen und ich musste es durch Drücken des Powerschalters ausschalten.

Habt ihr eine Idee woran es liegen könnte?

Lösung / So konnte ich meine 970M problemlos zum Laufen bringen!

Also liebe Community, habe hier mal den kompletten Lösungsvorgang des Problems bzw. eine Komplettanleitung zum Upgrade einer GTX 970M ins Alienware 17.

Wichtig ist: Ihr braucht auf jeden Fall mindestens ein 240 Watt Netzteil!

Ihr müsst euch einen gemoddeten Nvidia Treiber herunterladen oder erstellen, da dieser momentan für ein Upgrade bzw. zum Betreiben der 970M im Alienware 17 (R1) nötig ist!

Okay baut als erstes eure neue Karte ein Das ist beim AW17 eigentlich kein Problem! Achtet aber bitte drauf, dass ihr euch vorher entladet oder antistatische Handschuhe tragt (sehr wichtig!).

Videos zu einem Einbau von Grafikkarten in diesem Modell, findet ihr in youtube! Werde aber auch selbst noch einen Link posten... Am besten nehmt ihr vor Einbau auch das Akkukabel ab und entladet das Alienware 17 indem ihr den Power Button 5 Sekunden gedrückt haltet.

Bitte achtet beim Einbau darauf, dass ihr die Wärmeleitpads genau nach dem vorgegebenen Muster anbringt und die Wärmeleitpaste in angemessener Menge auf den Chip auftragt.

(Nachfolgende Schritte können von großer Wichtigkeit sein, da es sonst Probleme mit UEFI Boot gibt und dies zwingend notwendig ist, um einen reibungslosen Betrieb zu garantieren!)

Ist die Karte verbaut, könnt Ihr zur Sicherheit noch eure zweite, dritte Festplatte ausbauen. So das ihr nur noch euer primäres Laufwerk eingebaut habt, wo dann auch Windows drauf installiert werden soll.

Im Bios nehmt ihr dann folgende Einstellungen vor:

- SATA Controller auf AHCI schalten (wäre optimal, wenn ihr eine SSD habt!)

- UEFI Boot in den Boot Optionen aktivieren!

- Exit and save!

Nun die Windows DVD einlegen und davon booten.

Ihr werdet feststellen, dass Ihre einige Partitionen auf eurer Festplatte habt... Solltet ihr noch weitere Festplatten installiert haben oder vor haben mehrere zu betreiben, dann wäre es sinnvoll auch diese komplett zu löschen, damit nicht ein zweiter Boot Manager auf irgendeiner Partition liegt!

Es ist wichtig, dass ihr jetzt alle Partitionen löscht! Wirklich alle! Auch die ganzen Recovery, Wiederherstellungspartitionen... Guckt das ihr nachher optimaler Weise pro Platte nur noch eine Spalte dort stehen habt, worin euer neuzuweisbarer Speicherplatz steht! Optimal habt ihr eure Primäre SSD in Slot 1 und vorerst alle anderen Festplatten komplett gelöscht und ausgebaut!

Habt ihr nun nur noch diese eine Spalte dort stehen, wählt ihr sie aus mit NEU und legt eine neue Partition fest. Automatisch wird Windows auch noch weiter Partitionen anlegen, was vollkommen in Ordnung ist.

Nun nehmt ihr eure Partition mit dem meisten Speicherplatz, also die die ihr erstellt habt und wählt mit weiter aus, dass Windows hier installiert werden soll.

Das wird nun ein wenig Zeit in Anspruch nehmen... Ist Windows installiert, dann fahrt ihr mit den Treiberinstallationen fort. So wie man es halt kennt

Erst Chipsatz, LAN etc. installieren... Dann die interne Grafik (HD4600)... Habt ihr das alles erledigt und einige male neustarten müssen. Dann fahrt ihr den Rechner erneut runter und startet neu im BIOS.

Hier wird dann der Secure Boot ausgeschaltet (unter Boot Optionen). Als nächstes werdet ihr die Treiber Signaturerkennung mit folgender Zeile im cmd (Eingabeaufforderung) eingeben und neustarten!

(Bitte cmd als Administrator ausführen)

bcdedit /set {current} testsigning yes

Nach einem erneuten Neustart, könnt ihr nun eure 970M installieren mit dem neusten gemoddeten Nvidia Treiber.

Wie man so einen Treiber moddet, könnt ihr hier in luzipha's "How to" nachlesen:

Alle Modelle Treiber von nVidia modifizieren

Sollte es noch Probleme geben oder das Installieren nicht funktionieren, dann schaltet bitte die interne Grafik mit FN + F5 aus und startet neu. Ggf. müsst ihr den Treiber der 970M erneut installieren und dann sollte die Karte voll einsatzbereit sein

Im Bios kann man jetzt natürlich den Secure Boot wieder einschalten

Es empfiehlt sich die Karte mit Benchmarks zu testen und eine Optimierung der Lüftersteuerung über Hwinfo vorzunehmen.

Übertaktung ist beim Treiber 344.75 bis zu 135 MHz Core Clock und mehreren 100 MHz Memory Clock möglich!

Bearbeitet 11. Januar 2015 von Brainiac

[Chromhammer]

Halt mich mal auf dem laufenden ich war gerade drauf und dran auch Ne 970 zu bestellen .

Ich drück dir die Daumen !

[Brainiac]

Ja, klar! Werde weiterhin hier berichten... Hatte gerade das Gefühl es könnte am Alienware Control Center liegen, weil die Probleme erst nach der Installation aufgetaucht sind.

Versuche weiter die Probleme in den Griff zu bekommen!

Für Tipps bin ich natürlich sehr dankbar

Könnte wohl ansonsten nur noch am Netzteil liegen, wobei Siggi meinte es sollte reichen :/

[Chromhammer]

Wo kommst du denn her? Ich hab nen 240 er sonst könnte man das mal durchtesten

[Brainiac]

Ist wohl zu weit weg... Komme aus Koblenz...

[Chromhammer]

Geringfügig :/

aber Netzteil würde durchaus Sinn machen. Temperaturen von 40 Grad kann ich mir irgendwie auch nicht vorstellen:-S

[SpecialAgentFoxMulder]

Naja HWinfo und HWMonitor hab ich dir erfahrung gemacht, dass die Software ab und zu mal hengt und nicht 100% stimmen muss was da angezeigt wird, hatte auch mal paar tage beim selben Spiel 50grad und 1 Tag später wieder die normalen 66-68grad bei dem selben Spiel.

[SERGEANT]

Hänge doch mal ein Energiemessgerät beim zocken oder Benchmark ran, dann siehst ob unter Last dein 180Watt Netzteil reicht. Könnte durchaus sein das du ein 240er brauchst. Kann auch durchaus sein das ein falsches Netzteil mit deinem AW mitgeliefert wurde, ist schon öfters vorgekommen. 180W erscheint mir doch bisl wenig.

Bearbeitet 6. Januar 2015 von SERGEANT

[Chromhammer]

Naja da er von einer 860m aufgerüstet hat war das Netzteil schon das richtige was sie ihm geliefert haben.

In ein paar Tagen wird meine gtx 970m geliefert. Ich hab das 240W Netzteil ich werd berichten wie es bei mir läuft.

Irgendwelche sachen die ich beim Einbau beachten muss ? Welche wärmeleitpads hast du benutzt ? Waren deine dabei ?

Bearbeitet 6. Januar 2015 von Chromhammer

[Brainiac]

Meine Wärmeleitpads waren dabei...

Ansonsten ist der Einbau wirklich ziemlich easy!

Windows ist so instabil bei mir... Aber nur wenn ich hwinfo oder gpu z nutze...

3DMark11 hat gerade wieder funktioniert, habe aber leider immer noch nur einen Score von 7200, was für die Grafikkarte deutlich zu wenig ist.

Langsam habe ich wirklich das Gefühl, dass es am Netzteil liegen könnte, da die Leistung von 7200 dem Betrieb im Akku gleich kommen könnte oder was meint ihr?

Hier mal der 3DMark Score http://www.3dmark.com/3dm11/9242103

Bearbeitet 6. Januar 2015 von Brainiac

[Chromhammer]

Das ist zu wenig 7200 sind beim firestrike drinne mit der Karte . Ich würde schon sagen zu wenig Saft.

[Angus]

Ich tippe auch ganz stark auf das Netzteil.

Eine 860m zieht ca. 60W wohingegen sich die 970m schon mal über 80W genehmigen kann.

Dell hat das AW 17 bereits bei einer Konfiguration mit 770m das 240W Netzteil ausgeliefert. Und die 770m liegt mit einer Stromaufnahme von ca. 75W genau zwischen den beiden Karten.

[Brainiac]

Aber selbst im Akku Betrieb habe ich diese Probleme... Dann würde ich es ja nie ohne Netzteil betreiben können oder sehe ich das falsch?

[Angus]

Also wenigstens die Instabilitäten sollten im Akkubetrieb nicht auftreten, das stimmt. Aber von der Leistung her könnte es schon hinkommen mit deinen ca. 7000 Punkten.

[Brainiac]

Bei den Instabilitäten bin ich mir nicht sicher wo es herkommt...

Vor allem weril Sie sehr unregelmäßig und nur bei manchen Anwendungen auftauchen!

Hab gerade ein HwInfo Log geschrieben und musste feststellen, dass mein maximaler Takt GPU bei 600 lag

Daher vermutlich auch die niedrigen Temps bis max. 55 Grad unter Auto Lüfter...

Ich denke das man es dem Netzteil zuschreiben kann oder es ist halt noch Treiber / Einstellungssache...

[Angus]

Das die Karte nicht ordentlich hochtaktet halte ich wie gesagt eher für Strommangel, als Treiber oder Einstellungssache. Das die Karte dadurch nicht sonderlich warm wird kann nicht verwunderlich sein.

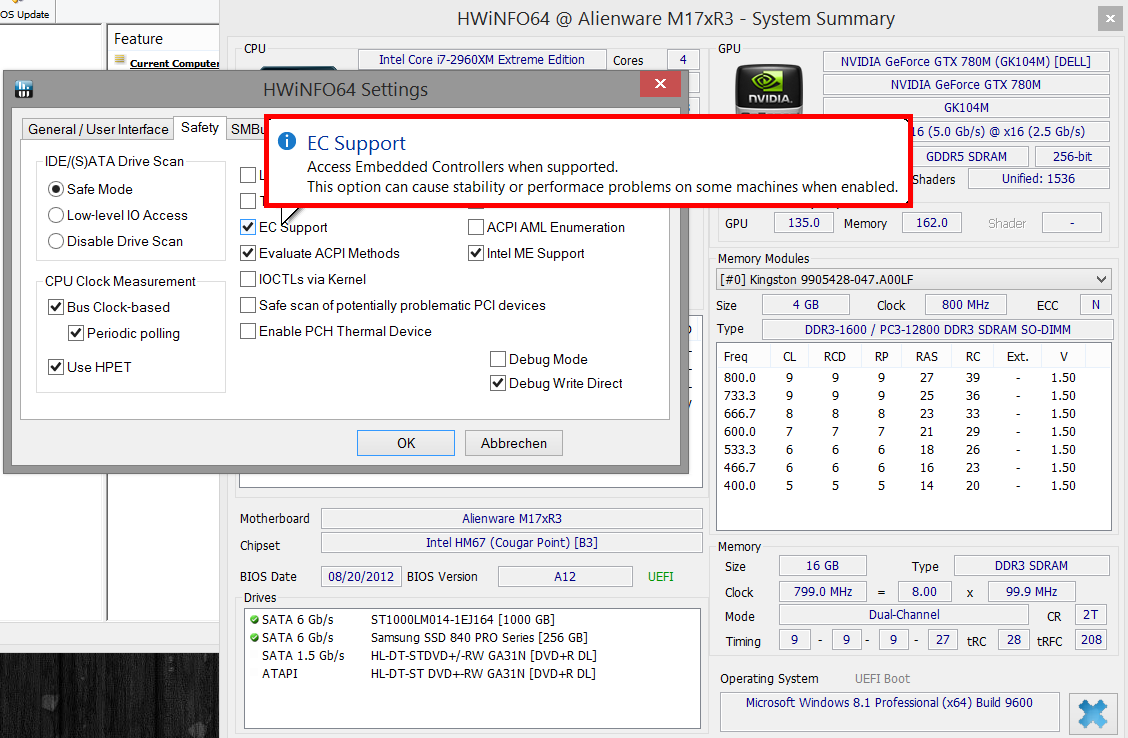

Wenn du diese Instabilitäten wirklich nur bei Diagnosesoftware hast, dann würde ich mir nicht dermaßen große Gedanken machen. Wenn ich bei meinem M17X R3 z.B. Daten über den Embedded Controller auslesen lasse, kann es auch schonmal holprig werden im System. Davor warnt die Software sogar wenn man das aktivieren will:

Schaue erstmal, dass du die volle Leistung der Karte entfalten kannst. Wenn dann außerhalb der Diagnosesoftware alles Stabil läuft, kannst du erstmal zufrieden sein.

[DELL-Fan]

Ein sehr interessanter Verlauf hier!

Ich bin auch mal gespannt, wie das Endergebnis ausschaut. Im Moment bin ich da lieber noch etwas zurückhaltender mit einer Bestellung.

Schade, dass man da so tricksen muss, um das zum laufen zu bekommen.

Aber vielleicht liegt es ja tatsächlich nur am Netzteil.

Gruss

Daniel

[Brainiac]

Ich denke das werden wir schon zum Laufen bekommen

Letztendlich profitiert ja so jeder davon und hat wenigstens Anhaltspunkte wie man die Fehler beheben kann...

Natürlich ist es für mich jetzt ein bisschen Aufwand...

Erwarte gleich einen Anruf von Siggi, der mir noch ein bisschen helfen will.

[Chromhammer]

Mal sehen wie es bei mir läuft. Ich werde das ganze mal mit Bildern dokumentieren damit es vlt für andere leichter wird.

Ich hoffe es liegt wirklich am Netzteil und nix ernstes :-O

[Brainiac]

Kann ich getrost irgendein 240 oder 330 Watt Netzteil von Dell kaufen?

Oder muss es explizit für mein AW 17 sein?

[Willkill]

Im Prinzip ist es nur abhängig ob der Stecker und die Spannung passt...

[Brainiac]

Alles klar! Dann bestelle ich jetzt mal

330 oder 240 ... Muss ich noch überlegen

[Norbert Bortels]

240W reicht

[Brainiac]

Hab ich auch gerade bestellt!

[Norbert Bortels]

Hättest mit 330 zwar n Puffer...........aber du wirst bei dem 240er Netzteil nie an die 230watt marke rankommen im Vollgas-Modus..............

Da müsste schon ne GTX Titan2m kommen..................
