Alienware 17 R4 Repaste Guide + Ergebnisse

[captn.ko]

Hi Community sowie stille Mitleser

in diesem Guide möchte ich euch zeigen wie man den Aw17 R4 sowie den AW15 R3 zerlegt und einen ordentlichen Repaste durchführt. In einem zweiten Guide wie ihr im Anschluss das Optimum aus eurem System herausholt. Wer kein Intresse an einem Repaste hat und nur seine Temperaturen etwas senken will kann gleich in dem folgenden Guide einsteigen:





#####

Mein Repaste Guide soll keine Eigenkreation werden. Ich stütze mich da in weiten Teilen auf den englischen Guide von iunlock aus dem NBR Forum. Die Bilder werden momentan Verlinkt und später durch eigene Ersetzt. An dieser Stelle ein großes Danke an iunlock für seine Mühe und harte Arbeit! Ich verlinke hier seine Bilder und ergänze den Guide mit meinen persönlichen Erfahrungen.

Original "Guide by - ::iunlock:: with Team LiquidHz"

http://forum.notebookreview.com/threads/alienware-17r4-15r3-disassembly-repaste-guide-results.797373/

#####



#Vorarbeiten#

Zuerst solltet ihr euch fragen ob ihr mit Liquid Metal (LM) oder normaler Wärmeleitpaste (WLP) arbeiten wollt. Der Vorteil von LM liegt auf der Hand. Die Wärmeleitfähigkeit ist einfach genial. Der Nachteil ist aber ebenso gravierend. LM ist nämlich elektrisch leitend. Wenn daher etwas daneben läuft und einen Kurzschluss verursacht produziert ihr einen teuren Briefbeschwerer. Wenn ihr aber dem Guide ordentlich und gewissenhaft folgt ist das Risiko durchaus tragbar.

Ich habe aktuell seit 8 Monaten ein AW17R1 mit LM im Einsatz und bisher keine Probleme feststellen können.

Zu Besorgen sind also:

1.1 Liquid Metal: Ich empfehle Thermal Grizzly Conductonaut. Coolaboratory Liquid Ultra geht auch. Die Temperaturen bei Conductonaut sind 2-4 Grad besser bei mir.

https://www.caseking.de/thermal-grizzly-conductonaut-fluessigmetall-waermeleitpaste-1-gramm-zuwa-153.html

ODER

1.2 Normale WLP. Da geht aktuell nichts über die Thermal Grizzly Kryonaut.

https://www.caseking.de/thermal-grizzly-kryonaut-waermeleitpaste-5-55-gramm-1-5-ml-zuwa-126.html

2. Glasreiniger

3. Zewa Küchenrolle

4. Die Passenden Wärmeleitpads.

1x Thermal Grizzly Minus Pad 8 - 120 × 20 × 1,0 mm, 2 Stück

https://www.caseking.de/thermal-grizzly-minus-pad-8-120-20-1-0-mm-2-stueck-zuwa-142.html

1x Thermal Grizzly Minus Pad 8 - 120 × 20 × 0,5 mm, 2 Stück

https://www.caseking.de/thermal-grizzly-minus-pad-8-120-20-0-5-mm-2-stueck-zuwa-140.html

5. Passendes Werkzeug. Die meisten Fehler und Beschädigungen passieren durch falsches oder improvisiertes Werkzeug. Spart nicht am falschen Ende

ich hab mir das besorgt:

https://www.amazon.de/dp/B01ICZI51A/ref=sr_ph?ie=UTF8&qid=1482949630&sr=1&keywords=laptop+werkzeug

da ist alles drin was ihr braucht

6. 7 kleine Teelichtgläser (mehr dazu im nächsten Schritt  )



#Repaste#

Ihr wundert euch über die Techlichtgläser? Natürlich braucht ihr die nicht unbedingt, aber mir waren sie eine große Hilfe. Darin habe ich die Schrauben aus jedem Montageschritt samt einem kleinen Zettel aufbewahrt. Damit wusste ich immer welche Schraube wo hin kommt. Dazu hatte ich die Gläser von einem Schritt immer in das Glas vom Schritt davor gestapelt und man konnte beim Zusammenbau einfach von oben die Gläser abarbeiten. Habt ihr ein eigenes System? Nur zu  ich wollte euch nur mal meins aufzeigen.

Jetzt muss das Gerät geöffnet werden und das Mainboard freigelegt werden.

Vorweg: Achtet unbedingt darauf euch zu erden. Also entweder eine passende Unterlage mit Handgelenk Kontakt oder wenigtens mal ne Heizung anzufassen.

Schritt 1



Ihr entfernt die 6 Schrauben links und rechts. Die obere Mittlere muss nur gelockert werden, da sie auf der Rückseite gekontert ist.

Schritt 2

ALS ERSTES DIE BATTERIE ABKLEMMEN. BLAUER PFEIL

Nun die Schauben vom Montagerahmen alle entfernen. Dazu die Stecker vom Mainboard lösen und die Festplatten sowie M.2 SSDs ausbauen. Vergesst nicht die 2 Schrauben auf der Rückseite von der Lüfterabdeckung.

Jetzt die WLAN Karte ausbauen.

seid bitte besonders vorsichtig bei den Kontakten der Antennen. Die können leicht brechen.

Schritt 3



Das Lüftergitter entfernen. Ich musste da an der rechten Seite ganz schön ziehen um das abzubekommen. Es wird nur durch die Nasen und 2 Schrauben gehalten, die ihr bereits entfernt habt.



Schritt 4

Die 2 Schrauben von den LED Leisten Lösen.



Schritt 5

die letzten 3 Schrauben lösen



Schritt 6

jetzt könnt ihr den Rahmen mit so einem Plastiktool lösen. Das ist in dem Set enthalten was ich euch verlinkt habe  Damit geht das wirklich einfach.



Schritt 7

Die markierten Schrauben lösen. Die Schrauben von den Kühlern bleiben noch drauf.

Löst auch alle Stecker vom Board. Hier sind im englischen Guide nicht alle markiert. Einer ist noch unter dem rechten Lüfter, sowie die Stecker am unteren Rand (wenn sie noch nicht gelöst sind)



Schritt 8

die restlichen Stecker lösen. Die befinden sich an der Oberkante. ich hab ne Weile suchen müssen weil in dem englischen Guide nicht steht wo die sein sollen ^^

Jetzt solltet ihr das Mainboard rausnehmen können um die Lüfterstecker auf der Rückseite abziehen zu können.



Schritt 9

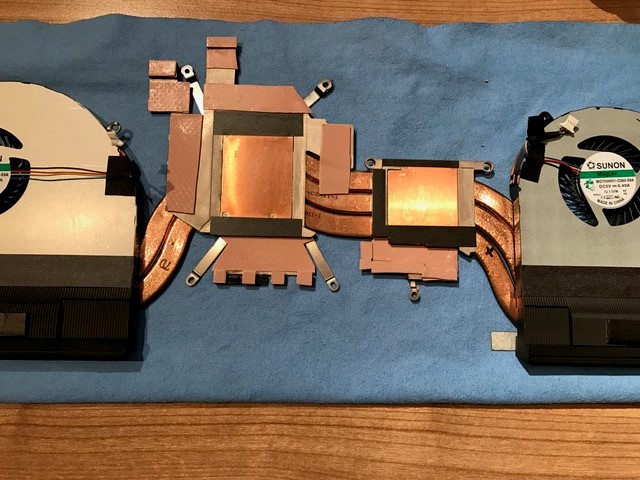

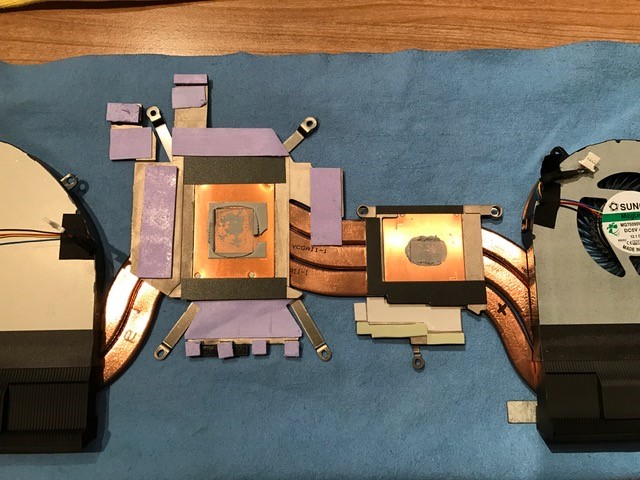

Jetzt entfernt ihr die alten Pads und bringt die neuen wie im Bild an. Achtet auch darauf das ihr ALLE Pads entfernt die eventuell noch auf dem Mainboard kleben geblieben sind!

GTX 1070

GTX 1080



Schritt 10

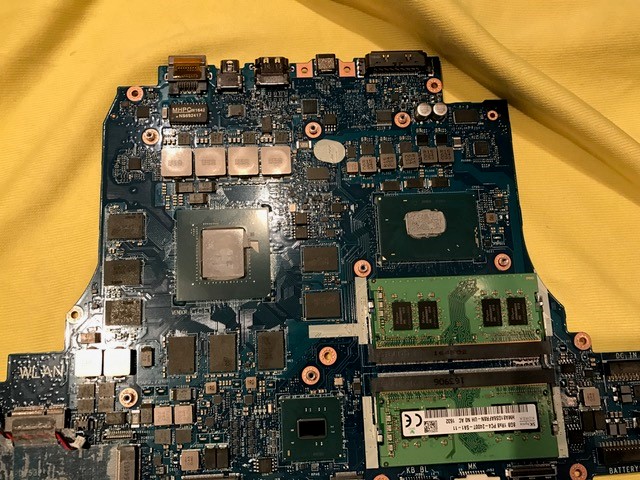

Falls ihr LM nehmt, beklebt jetzt das Board wie im Bild mit ISO Tape um die Kontakte vor dem LM zu schützen falls ein Tropfen rausgedrückt wird.





Streicht jetzt eure Paste der Wahl drauf. Bei normaler WLP jeweils eine kleine Erbse in die Mitte und dann den Kühler montieren. Die Paste wird dadurch Blasenfrei verteilt. Macht das NICHT mit LM. LM muss verstrichen werden das es am Ende aussieht wie im Bild



Streicht nun etwas LM auf dem Kühler selbst bis es schön Glänzend aussieht und etwas spiegelt. Das kann eine Weile dauern.



Schritt 11

Montiert jetzt wieder den Kühler und baut alles in der umgekehrten Reihenfolge zusammen. Da die Kühlerkonstruktion bei der CPU nicht symmetrisch ist empfiehlt es sich den einzelnen Arm ein wenig nach oben zu biegen um den Anpressdruck gleichmäßiger zu gestalten.

ACHTUNG: Achtet bitte unbedingt darauf das ALLE Schrauben in die richtigen Löcher geschraubt werden. ich habe beim Mainboard eine falsch gehabt und am Ende eine Schraube vom Deckel nicht rein bekommen und musste ALLES wieder auseinander bauen.



Wenn alles gut gegangen ist Könnt ihr euch auf solche Ergebnisse freuen:

Anno 2205 53 Grad GPU mit OC und 55Grad CPU @ 4200mhz

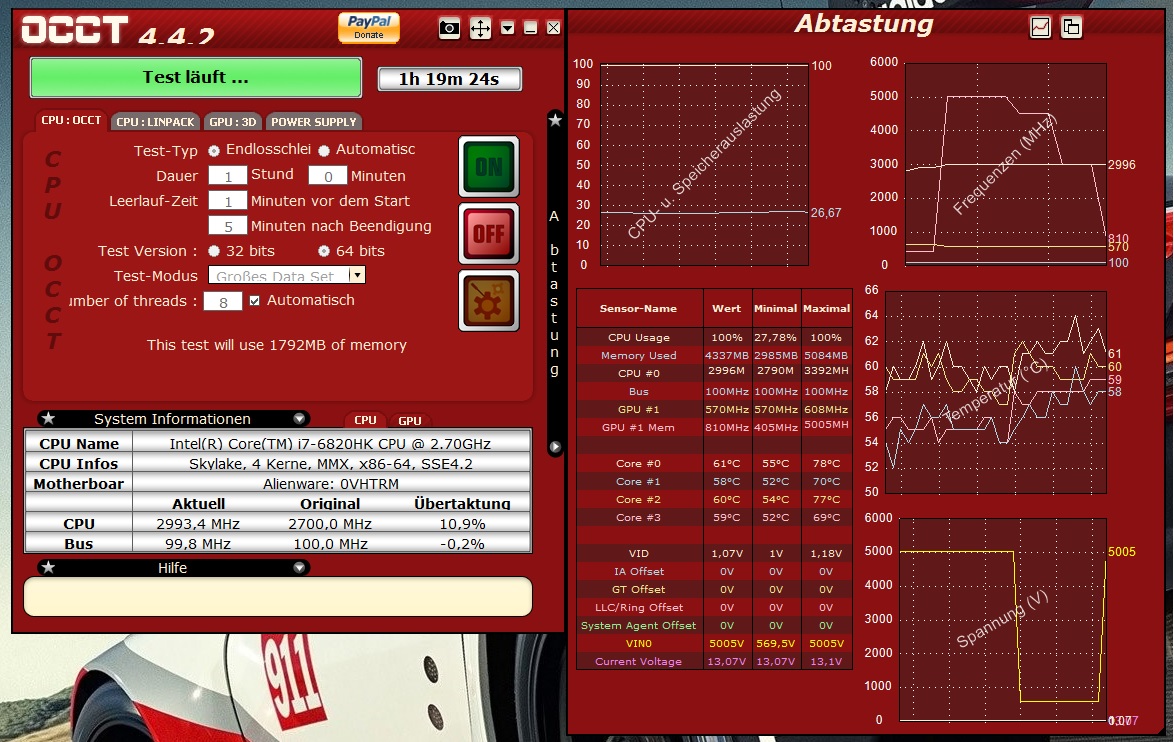

OCCT 3H 4.2GHZ







So jetzt viel Spaß mit dem Guide  wenn ihr Fragen habt stellt sie einfach hier im Thread.

Ich würde mich freuen wenn ihr eure Ergebnisse hier postet  bitte vergesst den HWinfo Screen dabei nicht.



Gruß captn1ko



Bearbeitet 2. Januar 2017 von captn.ko
Guide aufgegliedert

[grantorino]

Du hast bei 4. Die Passenden Wärmeleitpads geschrieben 2 Stück von jeder Sorte. Ist es egal ob gtx1070 oder gtx1080?

[captn.ko]

Für die 1080 braucht man

3x - 1.0mm (100x15)
2x - 0.5mm (100x15)


Für die 1070 von jedem eins weniger. Bei meinem repaste habe ich von jedem nur einen Streifen gebraucht. Ich denke also das auch 2 Streifen für die 1080 reichen können wenn man sparsam umgeht. Das müsste mal jemand probieren.





[Asura]

Du hast ja die Grizzly Pad`s benutzt die sind ja 120x 20 hast du die auf die Originalen zurecht geschnitten?


[captn.ko]

Na klar

[Asura]

Was meinst du wo wird man mit den Temperaturen landen wenn man die normale Wärmeleitpaste Thermal Grizzly Kryonaut  benutzt unter last bei BF1?
Weil bei der  Liquid Metal bin ich mir noch etwas unsicher weil ich aus dem Alien kein Briefbeschwerer machen will

[captn.ko]

Rechne auf meine Ergenbisse bei der cpu ca 5 bis 8 Grad drauf. Bei der gpu ca 5 grad drauf. Die Ergebnisse werden also immer noch gut. Ich würde dann aber auf stabile 4ghz oder 4.1 zielen.  Also wenn du 4.2ghz occt laufen lässt würde ich mit 75 bis 80 grad rechnen. In BF1 dann bis 85. Deswegen eher 4.1ghz nehmen.

Bearbeitet 29. Dezember 2016 von captn.ko

[captn.ko]

Ich habe die Bilder wieder verlinkt nachdem ich von iunlock die Erlaubnis bekommen habe  Danke an dieser Stelle noch einmal. Damit steht einem guten repaste nichts mehr im Weg

[captn.ko]

Hab die Zeitangabe für occt nochmal angepasst. Mein Setting was gestern 1.5h Occt gelaufen ist hat sich im anschließenden bf1 Test nach exakt 26 Sekunden verabschiedet.

Lasst also OCCT wenigstens 3h laufen und testet wenn möglich auch mit CPU intensiven Spielen wie Battlefield oder RS Siege!

Wenn euch noch was auffällt was fehlt oder nicht genügend erklärt ist,schreibts einfach hier rein.

[Asura]

So Freunde kurz vor dem neuen Jahr habe ich mal heute am frühen Nachmittag ein Repaste durchgeführt aber mit Grizzly Krynoaut (Normale Wärmeleitpaste).
Mit der Anleitung von captn.ko ging das super Herzlichen Dank dafür,mit den Schrauben und der Wlankarte hatte ich kein Probleme bis auf eine Schraube und zwar  vom Deckel auf der Rückseite wo der Service Tag drauf ist unten links wenn er auf Umgedreht vor euch liegt.
Sie ging nur am Ende etwas schwer rein und der Schraubendreher hat angefangen etwas durchzudrehen deswegen habe ich die schraube nicht ganz reingekriegt.
Ich habe auch geguckt aber da war alles frei weiß nicht wo das Problem ist,weiß jemand zufällig wo man die Schraube kaufen kann?

Die Temps der Nvidia 1080 habe ich vorher nicht gemessen.

Die Temps im IDLE,

Vorher 45-49° Celsius. Repaste 32-45° Celsius je nach dem.
GPU war auf 50° Celsius

Die Temps beim Zocken:

Vorher 89-91° Celsius,Repaste 76-83° alles auf Ultra.

Die GPU war auf 70° Celsius

Was hält Ihr davon? Würde mich über Feedback freuen.



[captn.ko]

Sehr gut  das mit den Schrauben vom Deckel hatte ich auch. Versuch die mal untereinander zu tauschen. Ne andere ging besser rein

Temps sind ok. Richtige Sprünge gibts wohl nur mit Lm. Welchen Takt auf der cpu?

[Asura]

So hier mal der OCCT Test mit dem Takt.Alles Stock.

Hast du tipps zu Änderungen für eine bessere Perfomance oder Temp`s Captn.ko.

[captn.ko]



[grantorino]

8 hours ago, Asura said:

So hier mal der OCCT Test mit dem Takt.Alles Stock.

Hast du tipps zu Änderungen für eine bessere Perfomance oder Temp`s Captn.ko.

Das hat schon mal einiges gebracht so wie ich das sehe.

Ich hab eben nochmal alles auf STOCK zurückgestellt und dann OCCT laufen lassen, dazu musste ich dreimal neu ansetzen damit der nicht abbricht. (weil die Temp sofort über 85 geht wenn die Lüfter noch nicht laufen)

Temperaturen waren dann 76/60/74/62, also ungleichmässiger und 2 bis 15 C mehr als bei dir.



Was bei mir bisher auch viel bringt, so wie ich es auch gleich wieder zurückstelle:

Core Voltage Offset -0.1V

[Asura]

Okay und wenn du denn Core Volt runtersetzt bringt das Einbußen in der Performance?

[grantorino]

Nein, solage alles stabil läuft nicht.

In dem Fall dass im BIOS noch die 45Watt Grenze aktiv ist, bringt es sogar Leistung.

Auf deinem Screenshot läuft die CPU mit 10% Übertaktung, so war es bei mir STOCK auch. Aber im zweiten Test mit -0,1 V läuft meine dann mit 18% Übertaktung und das Ganz noch kälter.

CPU 70/60/71/59 habe ich jetzt wieder. @Asura Kannst du das auch mal machen und mit dann deine Temperaturen sagen?

Brauchste natürlich nicht 1h laufen zu lassen für die Info für mich, nur solange bis es sich eingependelt hat.

Bearbeitet 1. Januar 2017 von grantorino

[Asura]

Wenn du mir das sagst wie ich den auf -0.1 V kriege kann ich das gerne mal ausprobieren



Bearbeitet 2. Januar 2017 von Rene
Vollzitat entfernt

[captn.ko]

wenn du einfach in den bereits verlinkten Thread schauen würdest, wären alle deine Fragen beantwortet  was du willst nennt sich undervolting und ist da von a bis z erklärt

Bearbeitet 1. Januar 2017 von captn.ko

[Asura]

vor 2 Stunden schrieb grantorino:

Nein, solage alles stabil läuft nicht.

In dem Fall dass im BIOS noch die 45Watt Grenze aktiv ist, bringt es sogar Leistung.

Auf deinem Screenshot läuft die CPU mit 10% Übertaktung, so war es bei mir STOCK auch. Aber im zweiten Test mit -0,1 V läuft meine dann mit 18% Übertaktung und das Ganz noch kälter.

CPU 70/60/71/59 habe ich jetzt wieder. @Asura Kannst du das auch mal machen und mit dann deine Temperaturen sagen?

Brauchste natürlich nicht 1h laufen zu lassen für die Info für mich, nur solange bis es sich eingependelt hat.

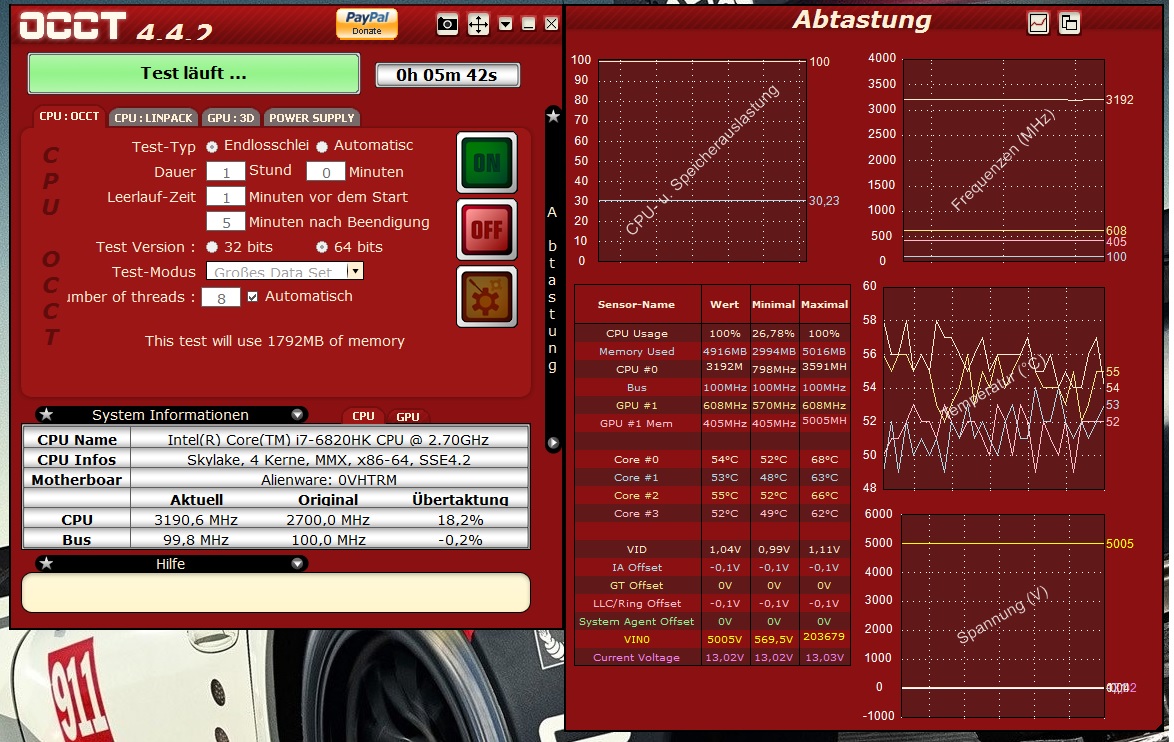

Meintest du das so?



[grantorino]

@Asura

Ja sauber sind nochmal 5-7 Grad weniger. Danke für den Test.

Wenn meine Paste kommt, werde ich das selbe machen.

und dann nach dem GUIDE von  @captn.ko übertakten, solange die Temperaturen noch in einem guten Bereich bleiben.

[captn.ko]

Der guide ist nicht nur fürs übertakten  auch fürs undervolten und Temperaturen senken.

[Asura]

Der Guide ist echt Gold wert danke nochmal captn.ko, ich bin auch noch am überlegen mit LM zu repasten um noch bessere Werte zu erreichen.

[Maitica]

Hab mein AW 15 R3 ebenfalls mit Grizzly Kryo Repastet. Hab die Wärmepads aber nicht gewechselt. Sind immer noch Stock.

Setting: 1070 GTX und 6700

Temps bei 1h BF1 Full Settings
CPU 80/81/78/80 C
GPU 81 C

Ich spiele mit dem Gedanken neu mit LM zu Repasten und die Wärmepads auszutauschen. Kann ich für mein AW 15R3 die selben Pad Angaben wie in der Anleitung für den 17er nehmen?

Danke für ein kleines Feedback

Gruss

[captn.ko]

naja 80 grad bei ner Stunde BF1 ist noch im Rahmen  wegen den Temps brauchst du da nicht nochmal repasten. Besser wirds mit LM in jedem Fall   Die CPU kannst du eh nicht übertakten. Willst du das bei der GPU machen?



ach ja: die Bilder sollten auch beim 15ner gehen

Bearbeitet 5. Januar 2017 von captn.ko

[Maitica]

Ja hab mir gedacht ich könnte die GPU mit LM Repasten  und weil ich eh alles dafür nochmals auseinander bauen darf, gleich halt die CPU auch noch mit LM auch wenn ich diese nicht übertakten kann.
