Das "etwas andere" Hardware Projekt

[Sk0b0ld]

Ich habe wieder etwas gebastelt und da es in gewisser Weise was mit Notebooks zu tun hat, dachte ich, dass es vielleicht für PC/ Notebook-Liebhaber, Enthusiasten interessant sein könnte.

Wie kam ich zu der Idee? Meine Freundin und ich wollten für's Wohnzimmer eigentlich ein schönes Bild,  jedoch wollte ich etwas was mit PC, Notebook, Computerelektronik etc. zu tun hat. Leider war die Auswahl mehr als bescheiden. Also schlug ich vor, dass ich was "Passendes" baue. Meine Freundin konnte sich zwar nicht so richtig was drunter vorstellen, willigte aber trotzdem ein und wünschte sich, dass es zumindest leuchten soll. Alles klar, challenge accepted ?

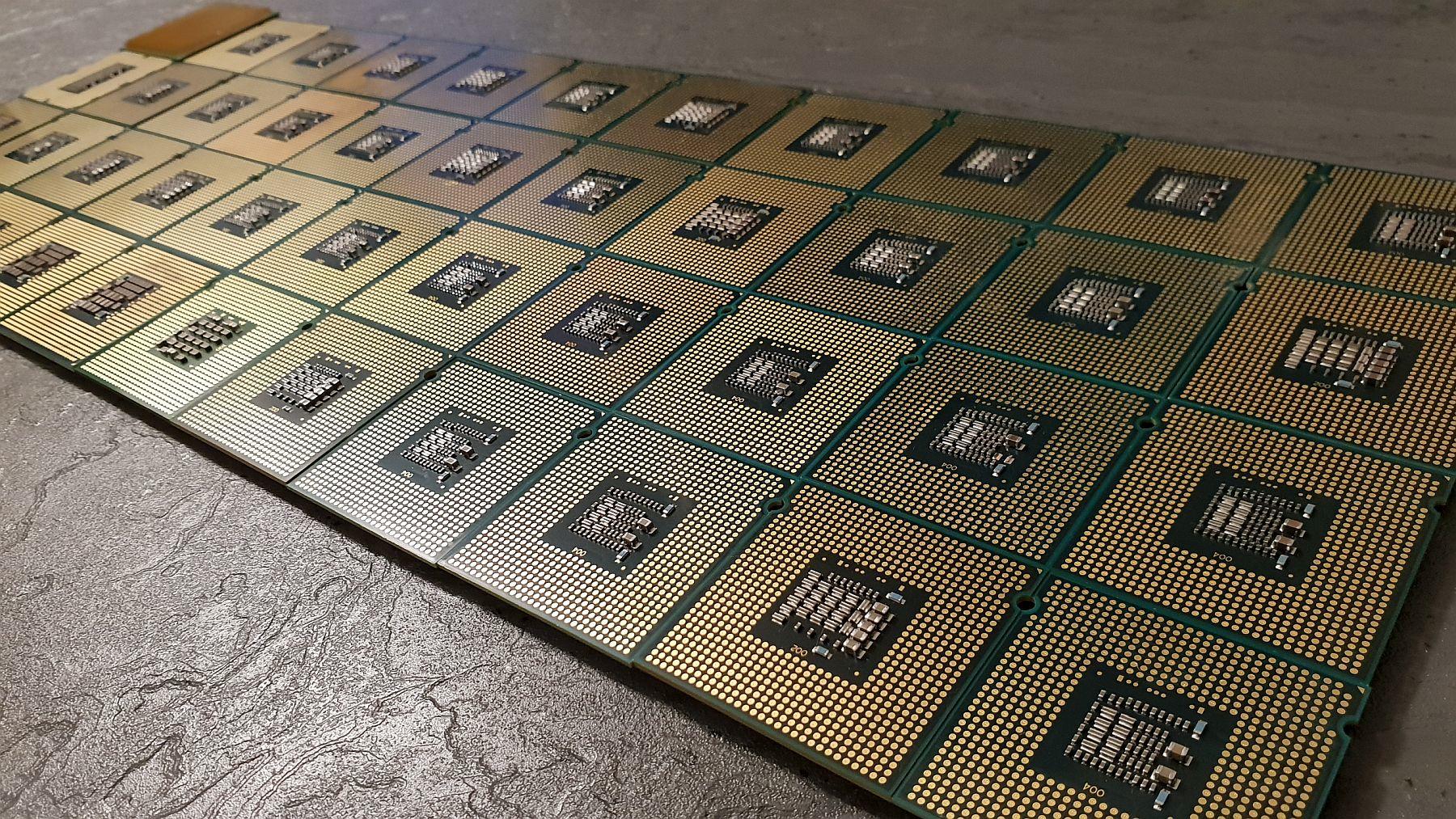

Anfangs war die Überlegung da eine Art Weltkarte aus PC Teilen zu bauen. Jedoch verwarf ich diese Idee aus verschiedenen Gründen wieder. Zu groß, keine Lust auf Platinen fräsen, Idee bereits umgesetzt. Also überlegte ich mir was anderes. Irgendwie wollte ich was mit Notebook-Teilen oder zumindest nur RAM und CPU. Über einen Kollegen, der mir noch was schuldig war, besorgte er mir über einen Verwerter (Schrotthändler) einige Lenovo Thinkpads. Das war natürlich optimal für das Projekt.

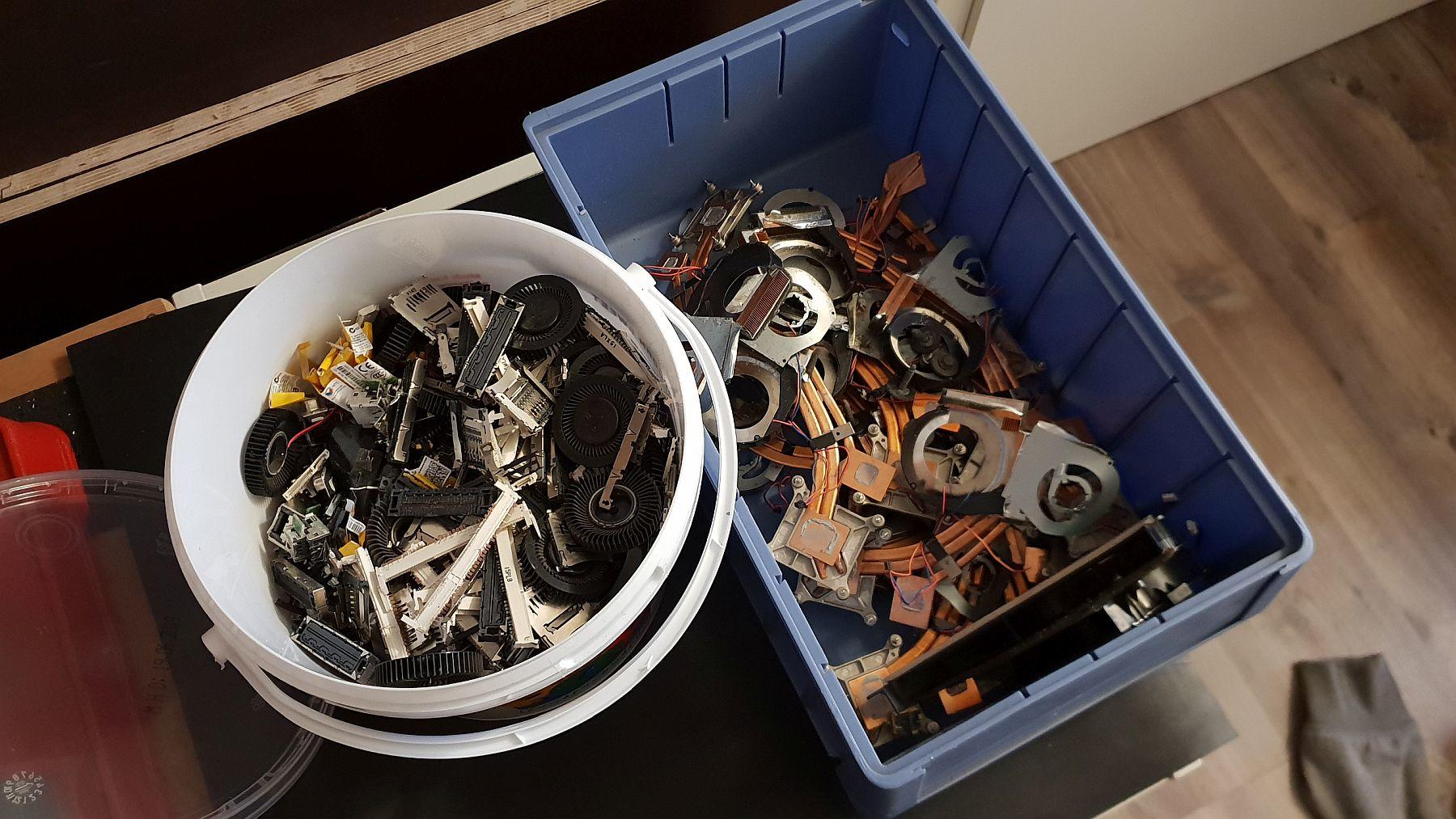

Bevor ich mit dem eigentlichen Projekt starten konnte, musste vorher jede Menge Arbeit gemacht werden. Die ganzen Notebooks mussten bis zur letzten Schraube zerlegt werden, die Mainboards mussten alle von Wärmeleitpaste und -pads gereinigt werden. Alle möglichen Sticker inkl. Kleber mussten ab und nicht zu vergessen, auch alle Anschlüsse wie USB, Card-Reader, etc mussten von allen Boards runter. Alleine das hat schon drei lange Abende gedauert...? Ehrlich gesagt, dachte ich das es weniger Arbeit wird, viel weniger..... Hier mal ein Bild nach dem zweiten Abend.

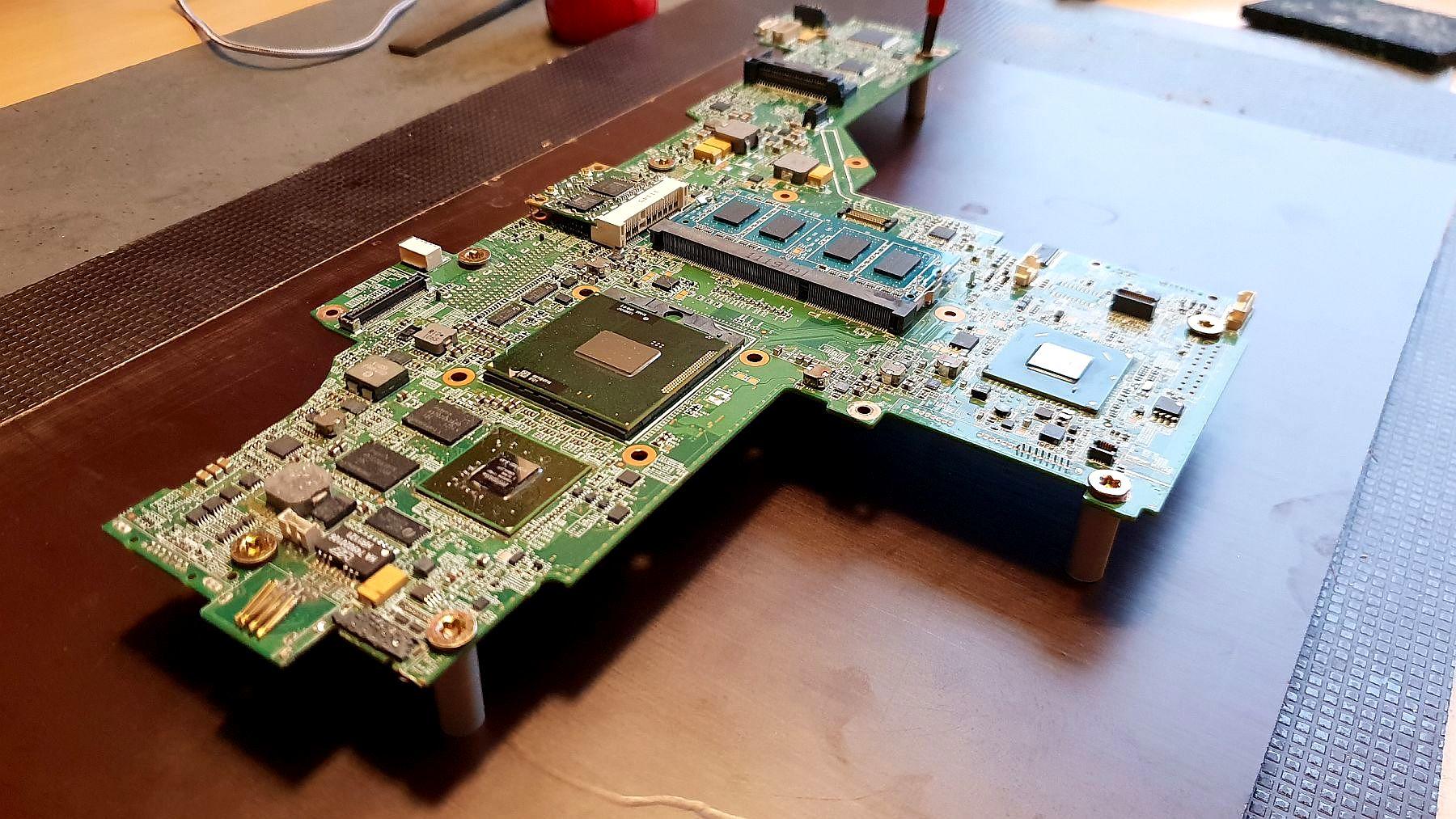

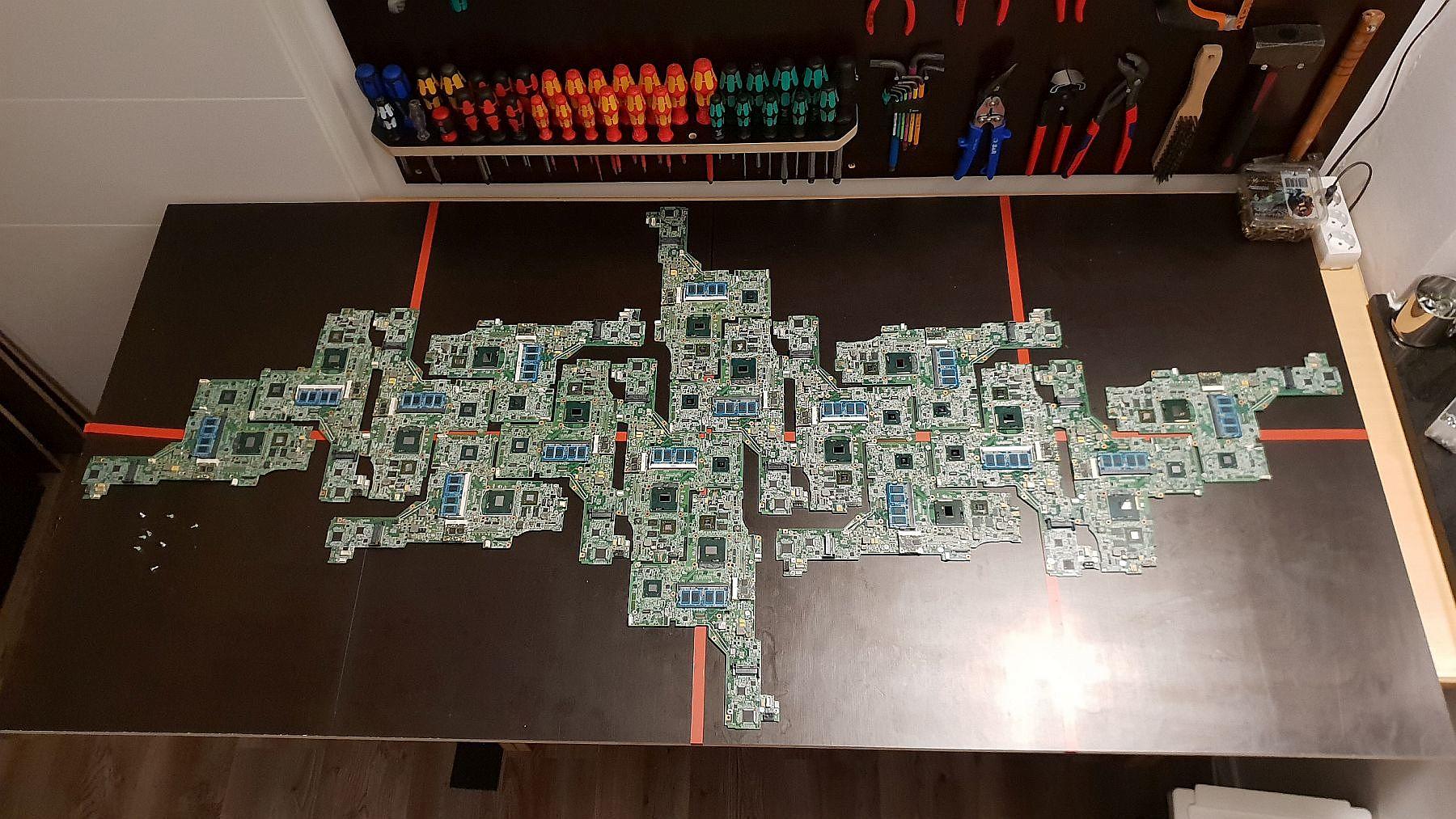

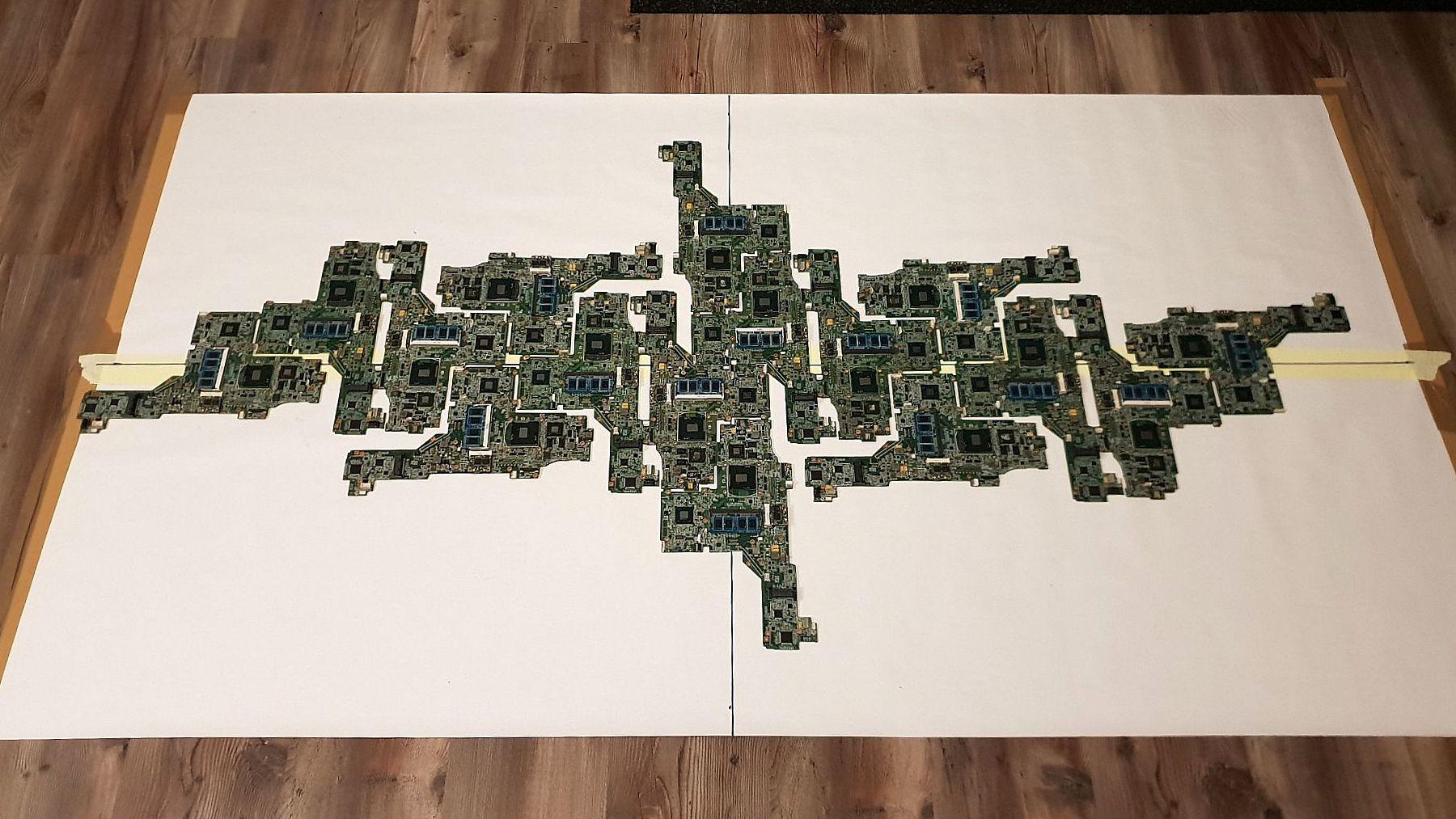

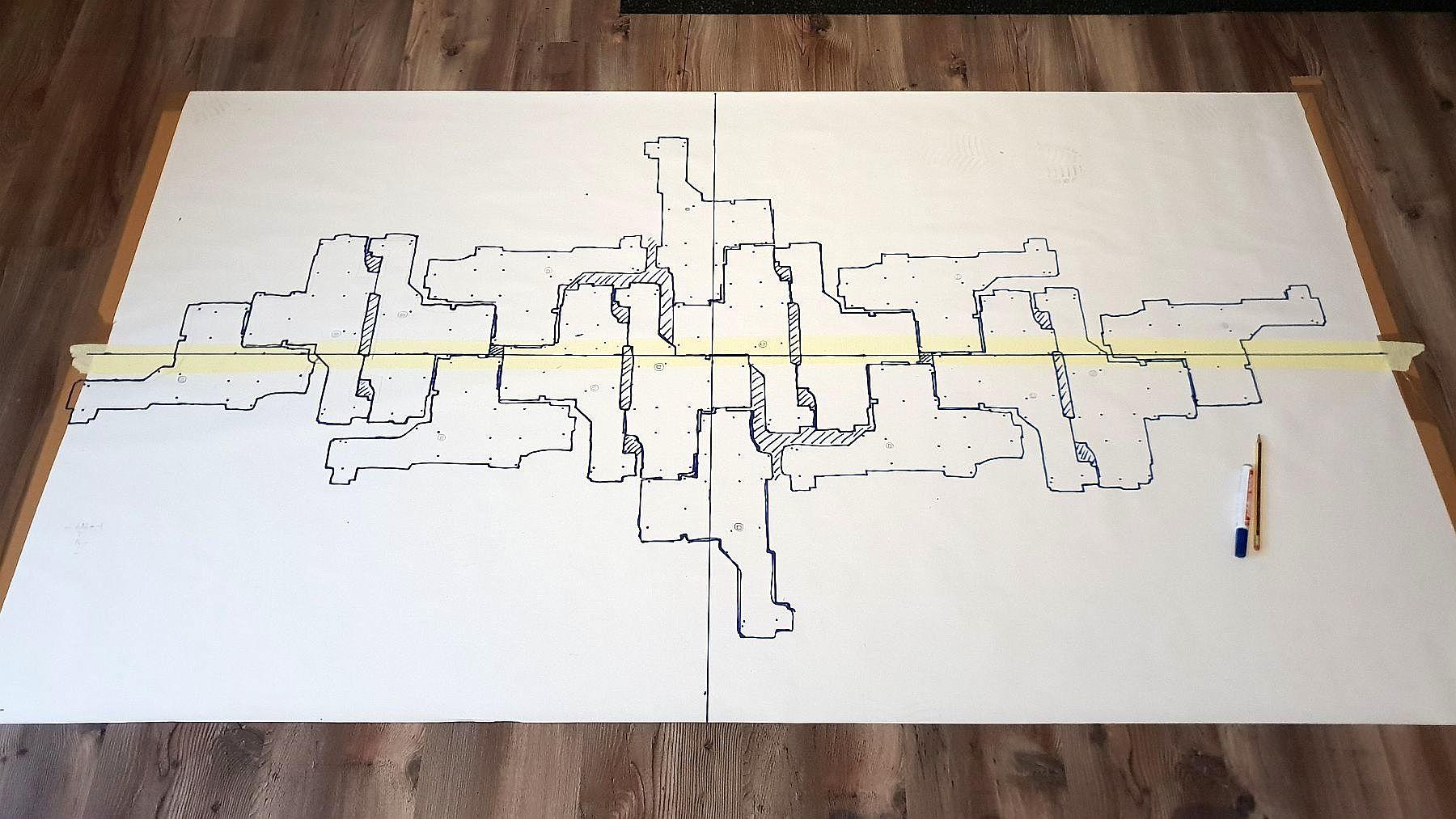

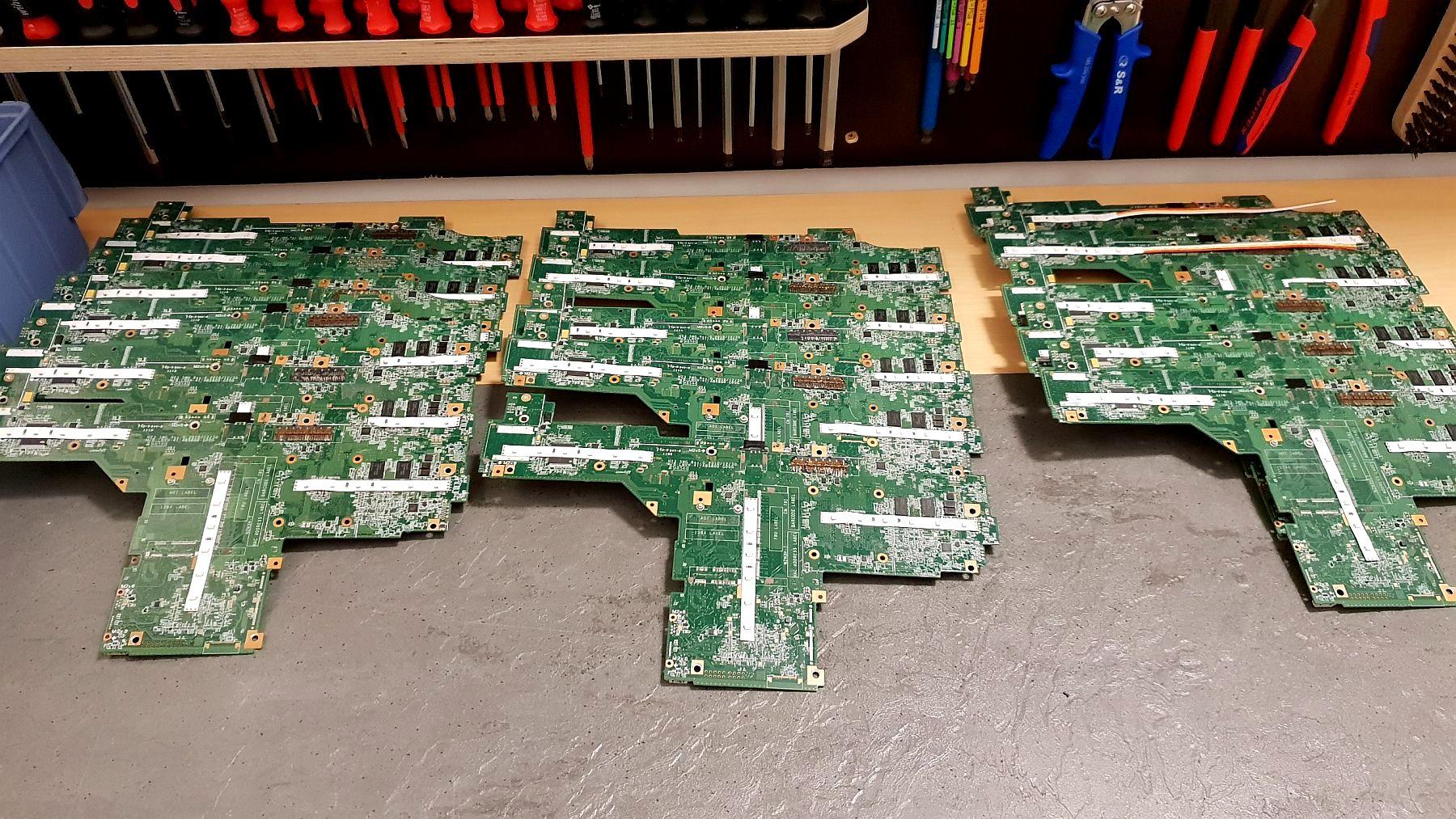

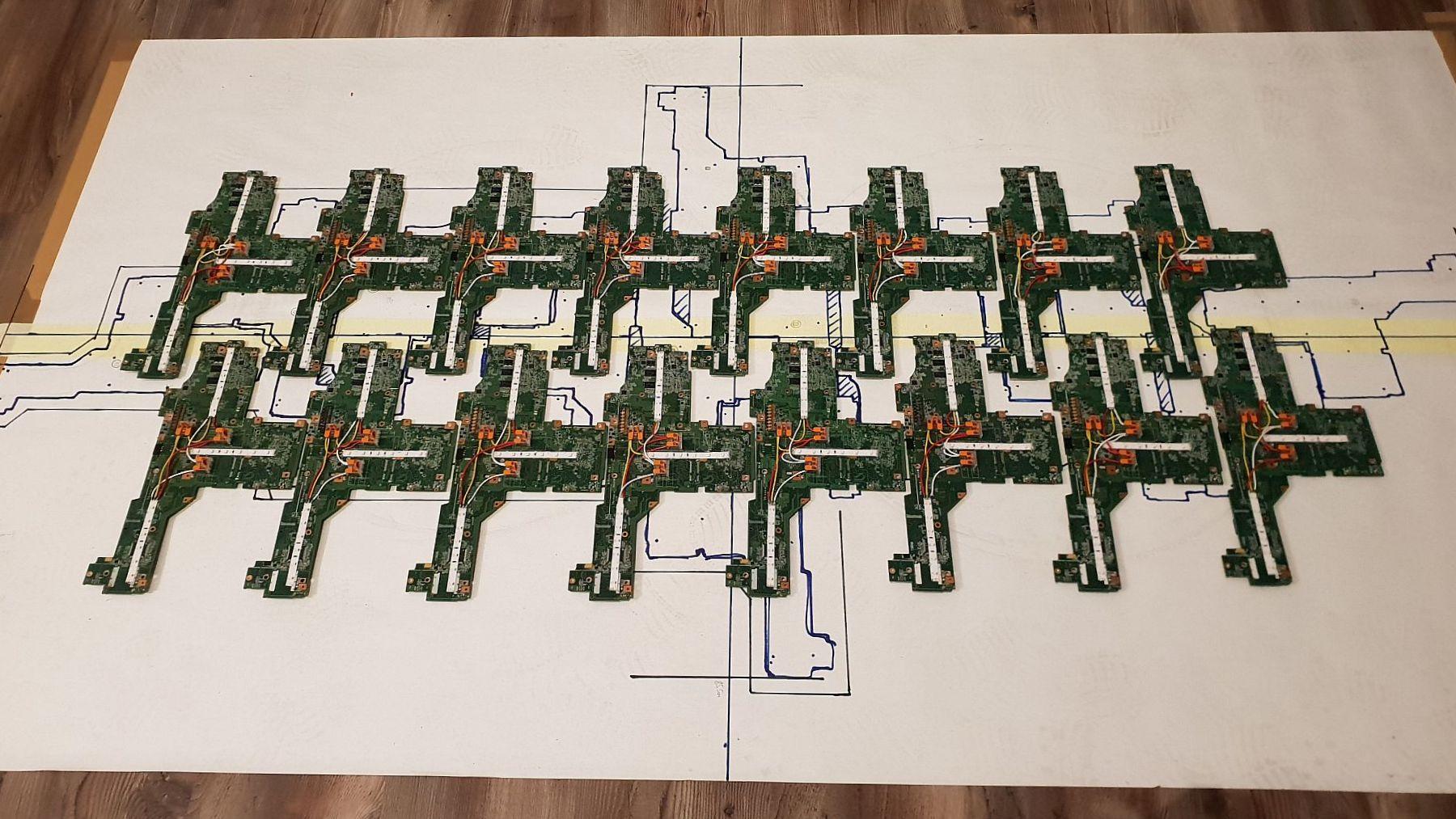

Mit den nackten Mainboards konnte man dann schon mehr machen. Nun ging es an die Auswahl der Form. Ich hatte mich für eine Art längliche Sternform entschieden und das ganze grob auf Papier ausgelegt und abgezeichnet. Gemessen, Mainboard bis Mainboard war das Bild 184 x 95 cm.

Ok, die Form war gewählt, aber wie bringt man das ganze jetzt bzw. später zum leuchten. Es ab eigentlich nur drei Möglichkeiten. Möglichkeit 1: von außen mit Strahlern wie auf dem Weltkartenbild. Möglichkeit 2: zwischen Platte und Wand LEDs einbauen. Oder Möglichkeit 3: zwischen Mainboard und Grundplatte Leuchtmittel einsetzen. Ich entschied mich für die dritte Option, später dazu mehr. Jedenfalls brauchte ich zur Umsetzung der Beleuchtung einen Abstand vom Mainboard zur Befestigungsplatte. Da ich keine passenden Abstandhalter im Internet gefunden hatte, entschloss ich mich sie selber zu bauen.

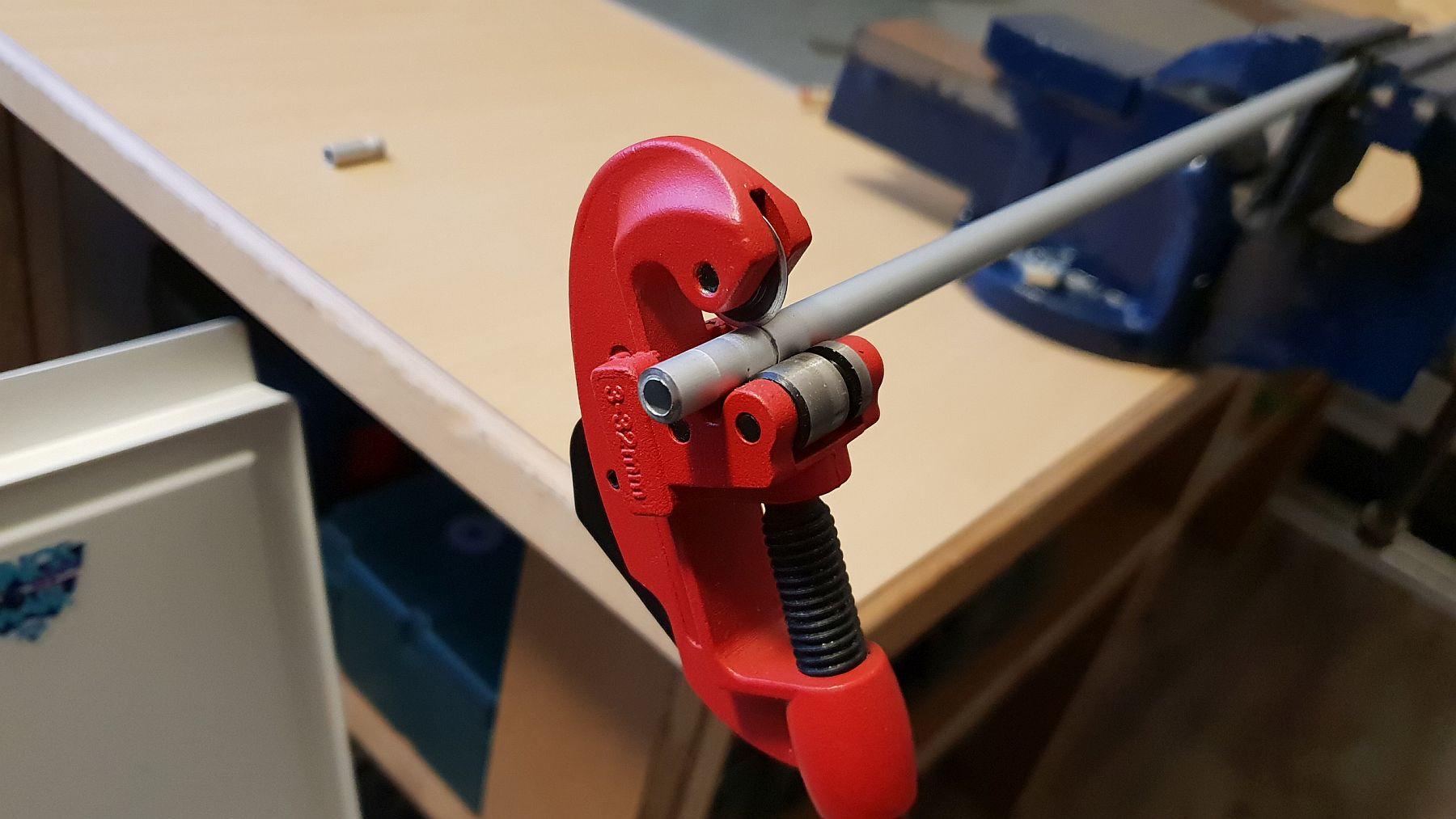

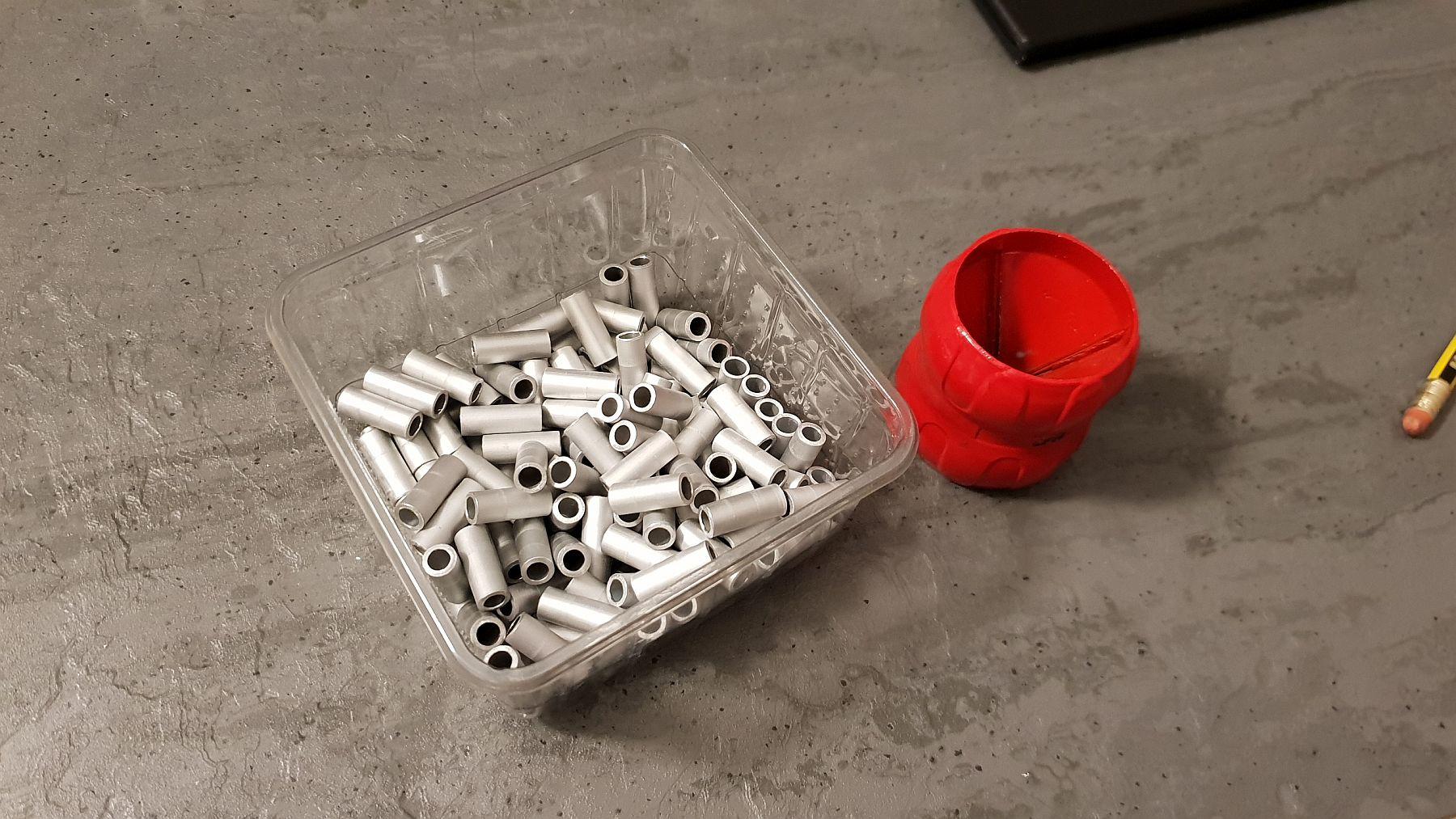

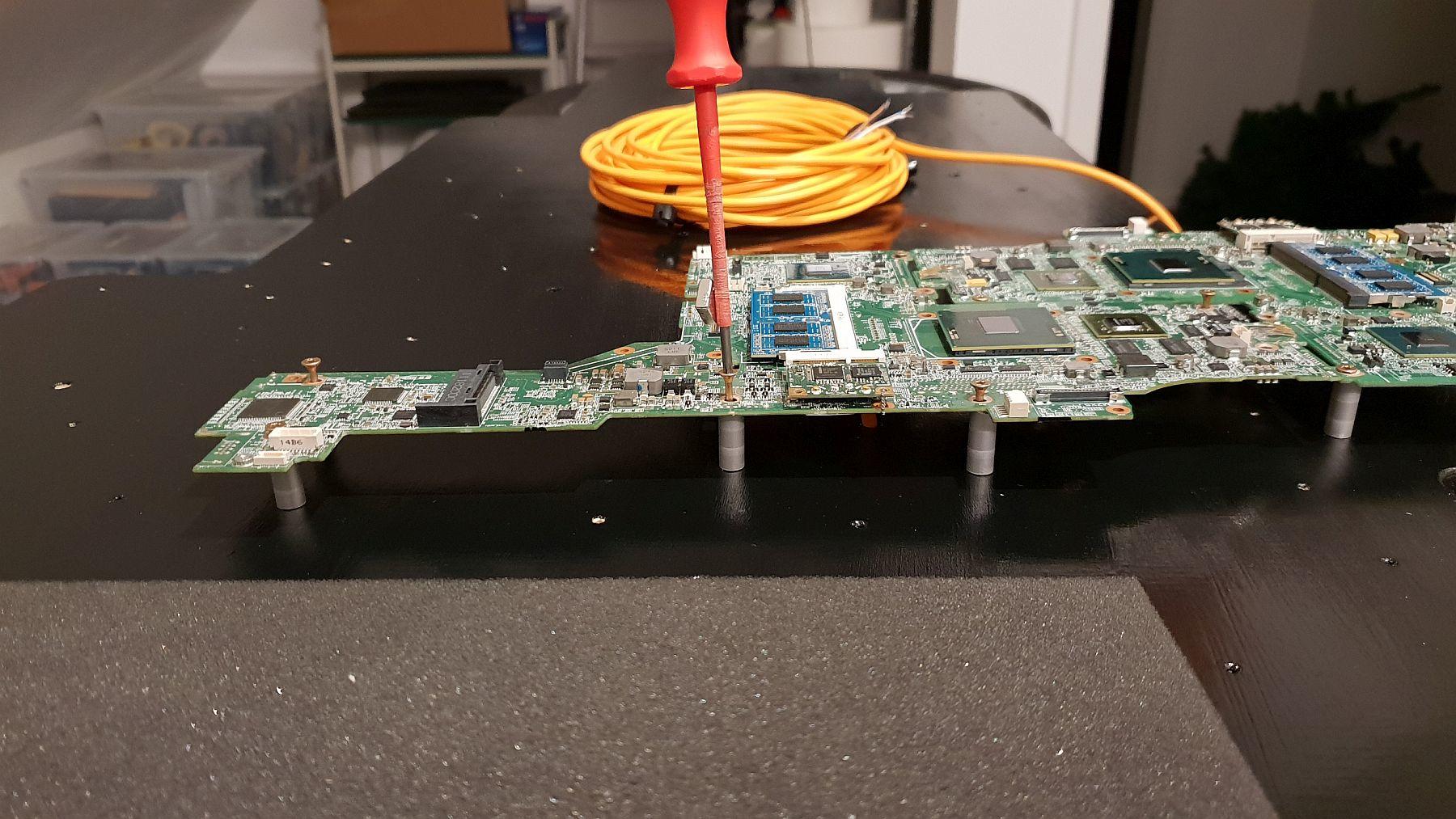

Ich habe 136 Stück von den kleinen Abstandshalter angefertigt. ? Btw: das macht keinen Spaß^^. Die Schwierigkeit bestand darin das man alle Dinger gleich groß bekommt. Das ist mir mehr oder weniger recht gut gelungen. Ein Rohrscheinder ist an dieser Stelle absolut Pflicht. Mit den Hülsen konnte ich dann das erste Muster fertigstellen.

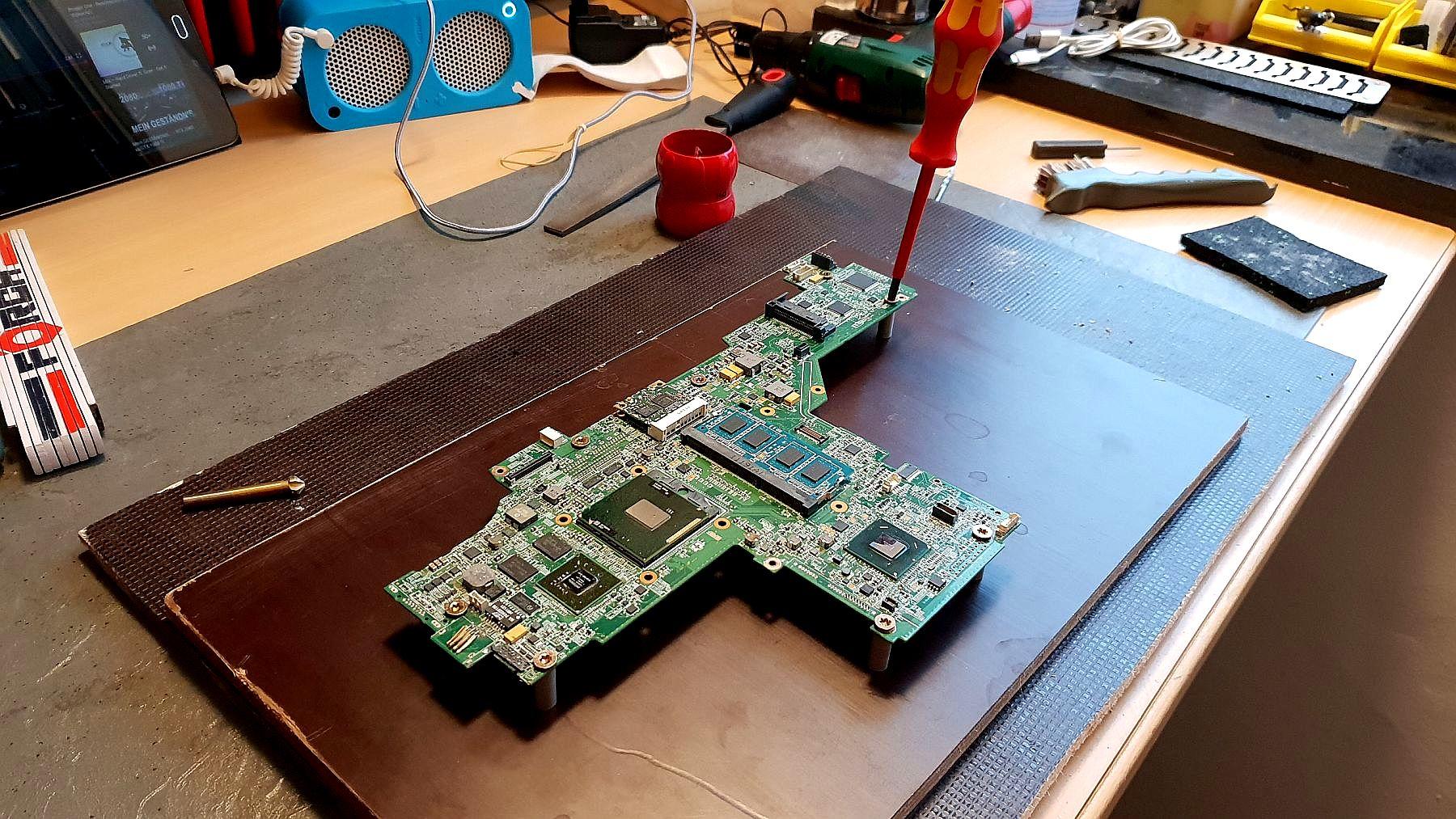

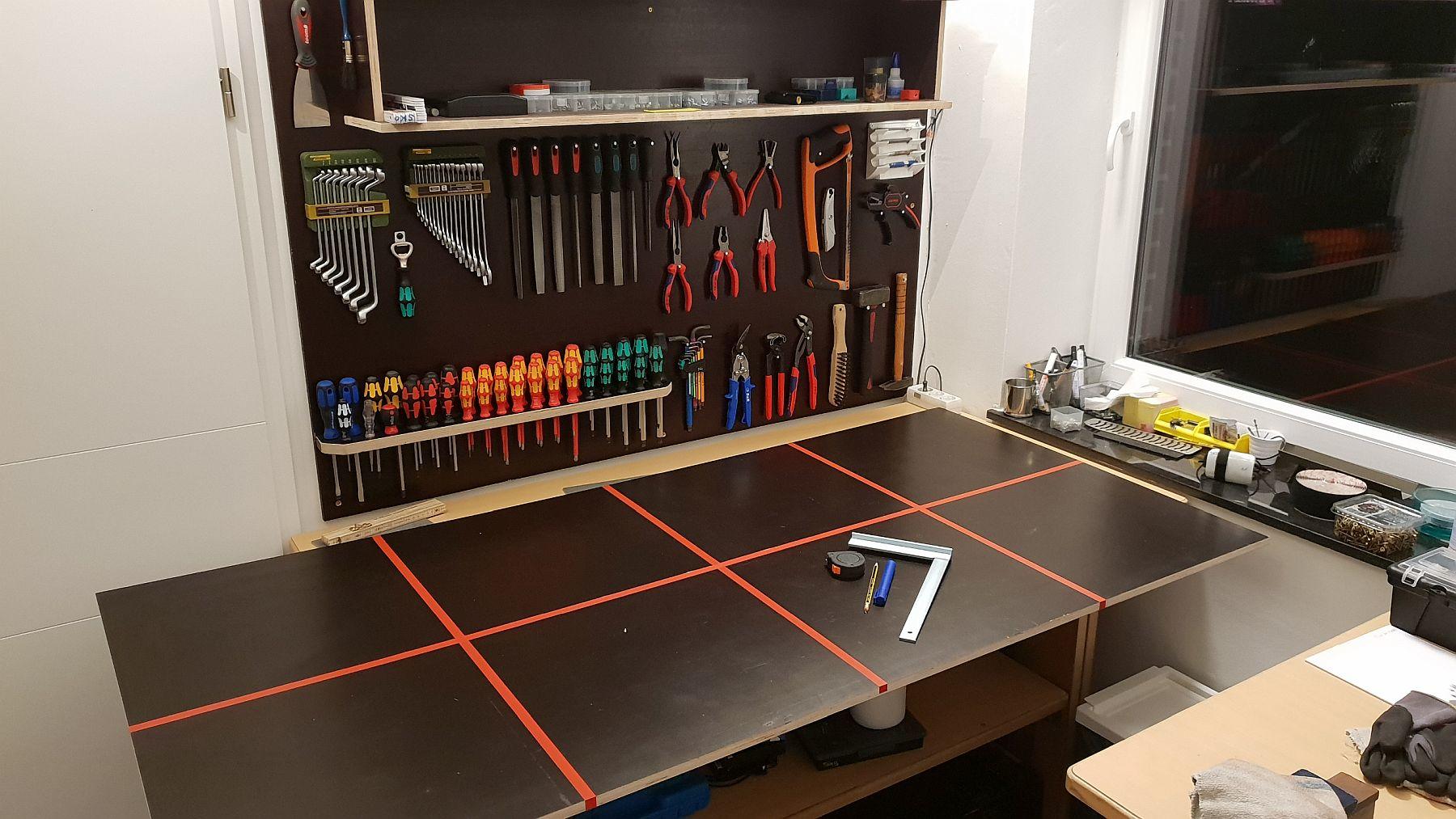

Gut, die Schrauben waren noch etwas zu groß, aber so auf den ersten Blick gefiel mir das schon ganz gut. Im nächsten Schritt besorgte ich mir eine große (15mm) Siebdruckplatte und übernahm die abgezeichnete Form aufs Holz. Die roten Linien dienten zum ausrichten.

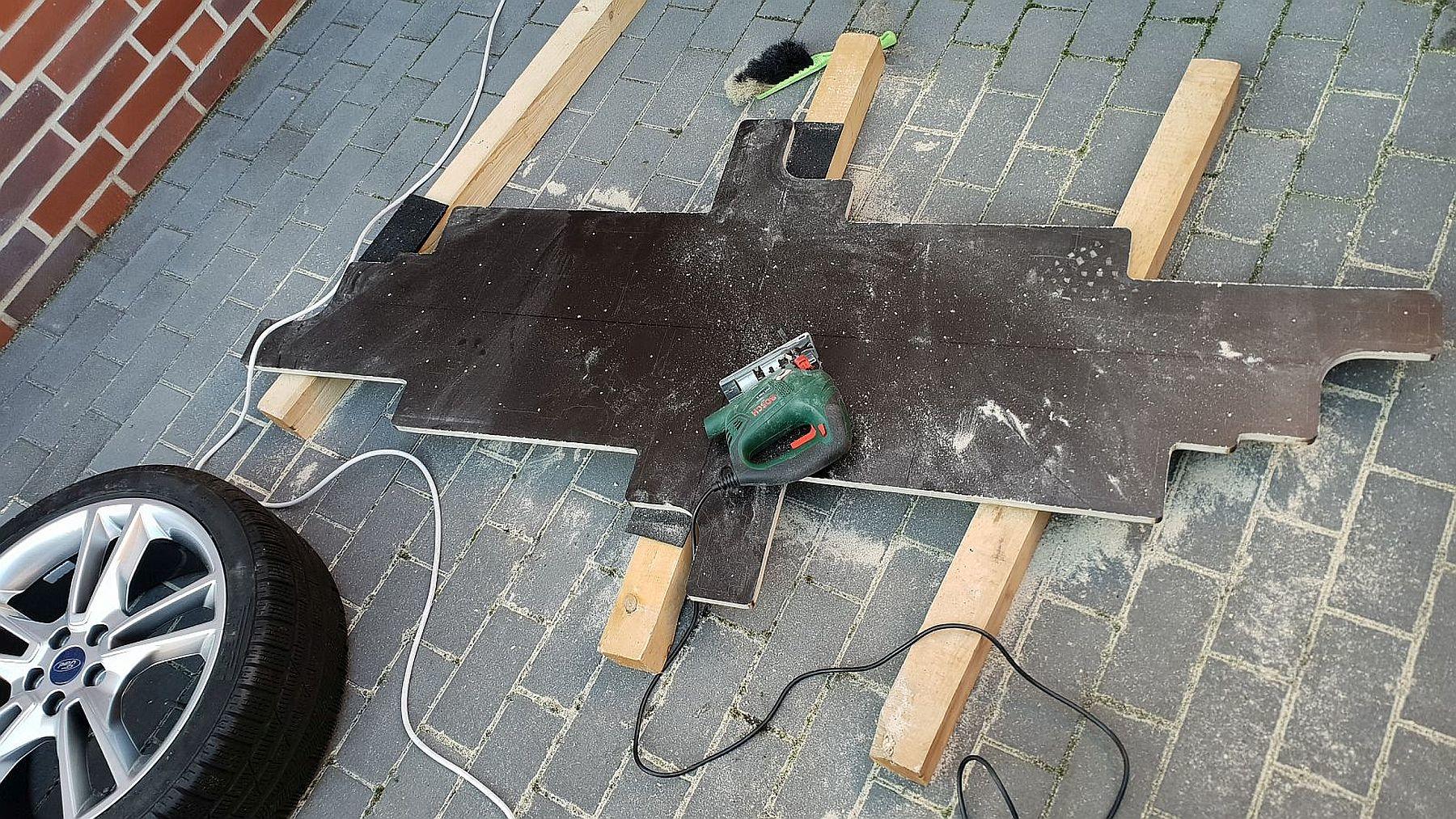

Das ganze grob angezeichnet und ab auf die Säge.

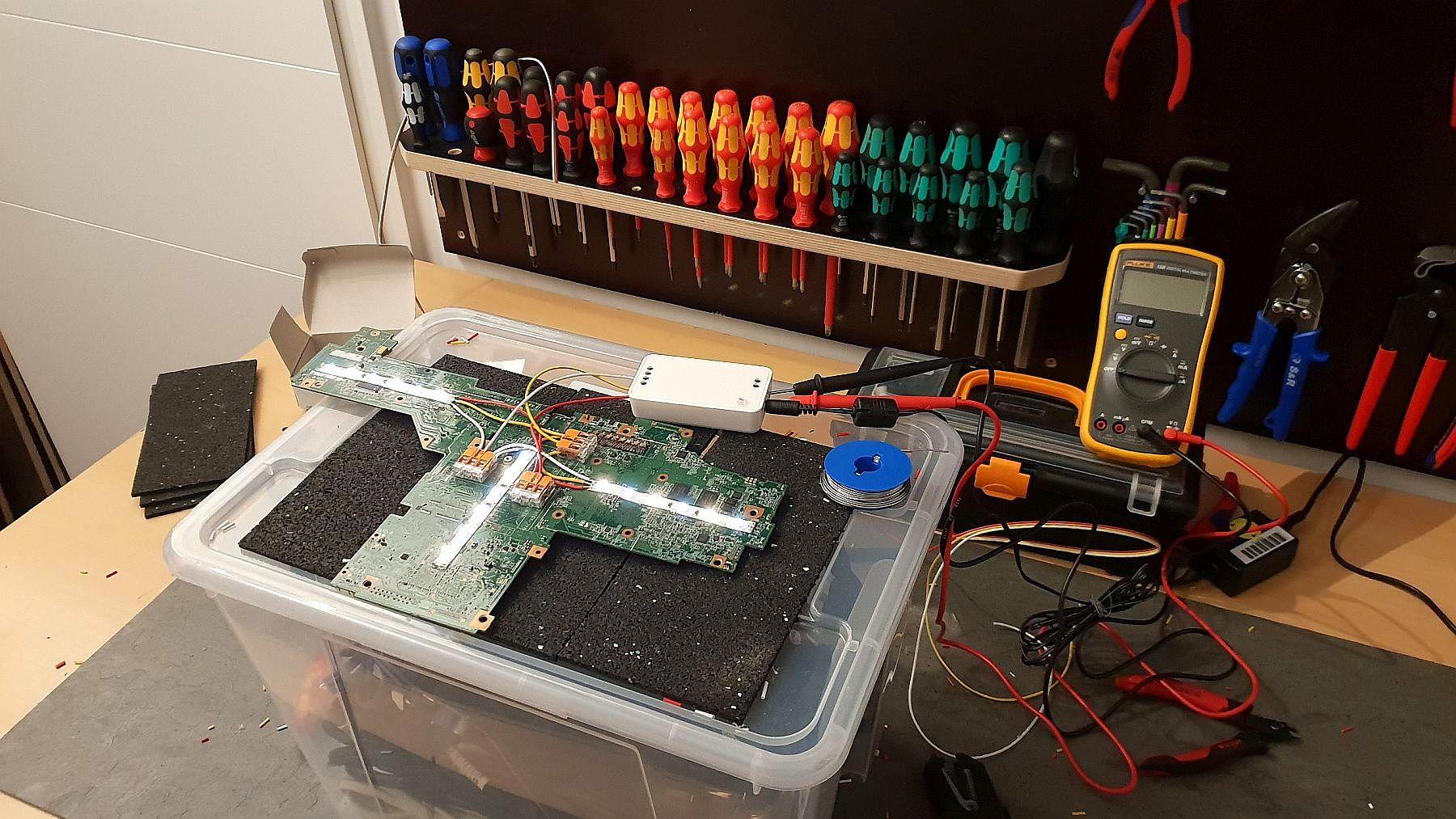

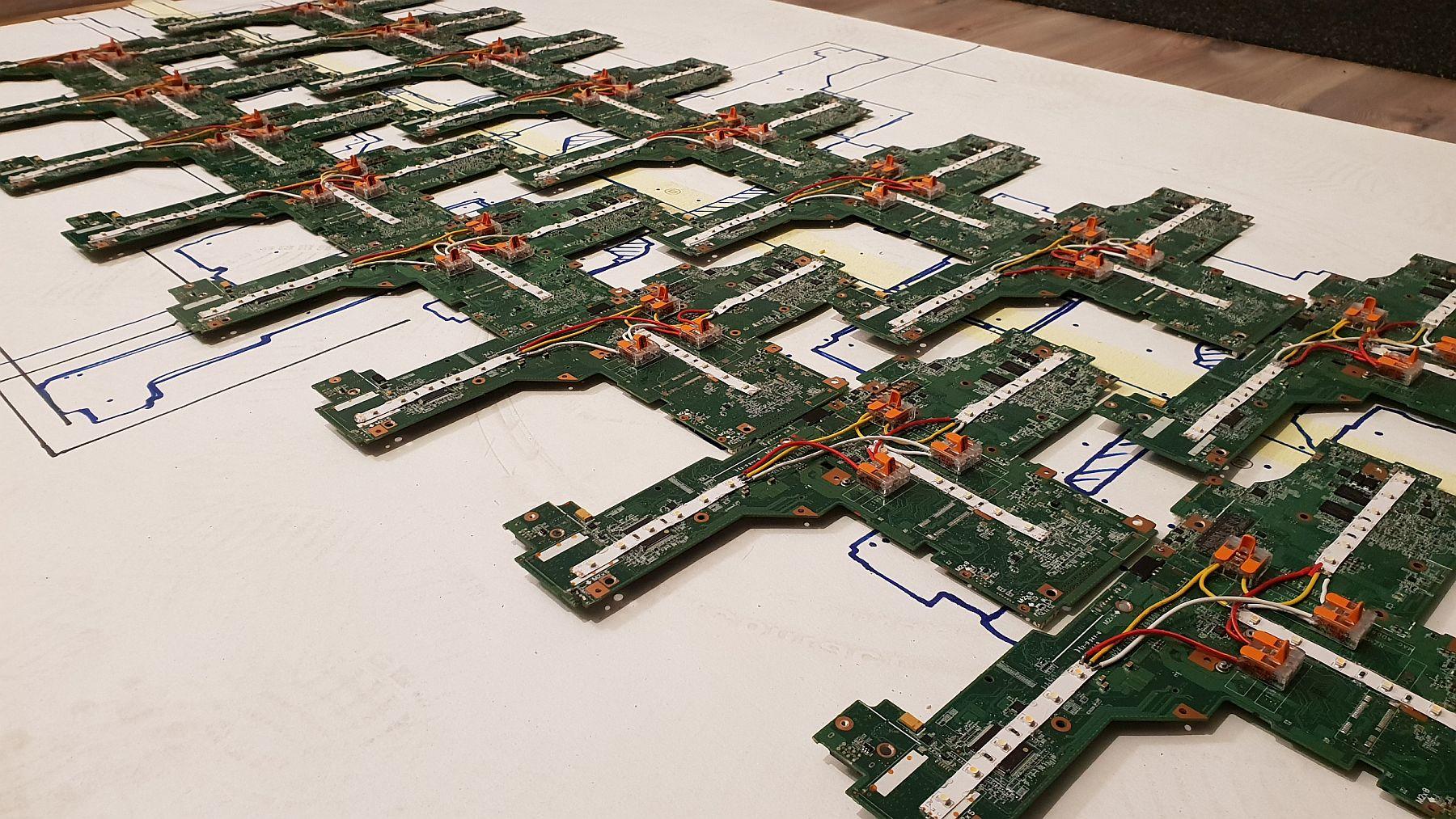

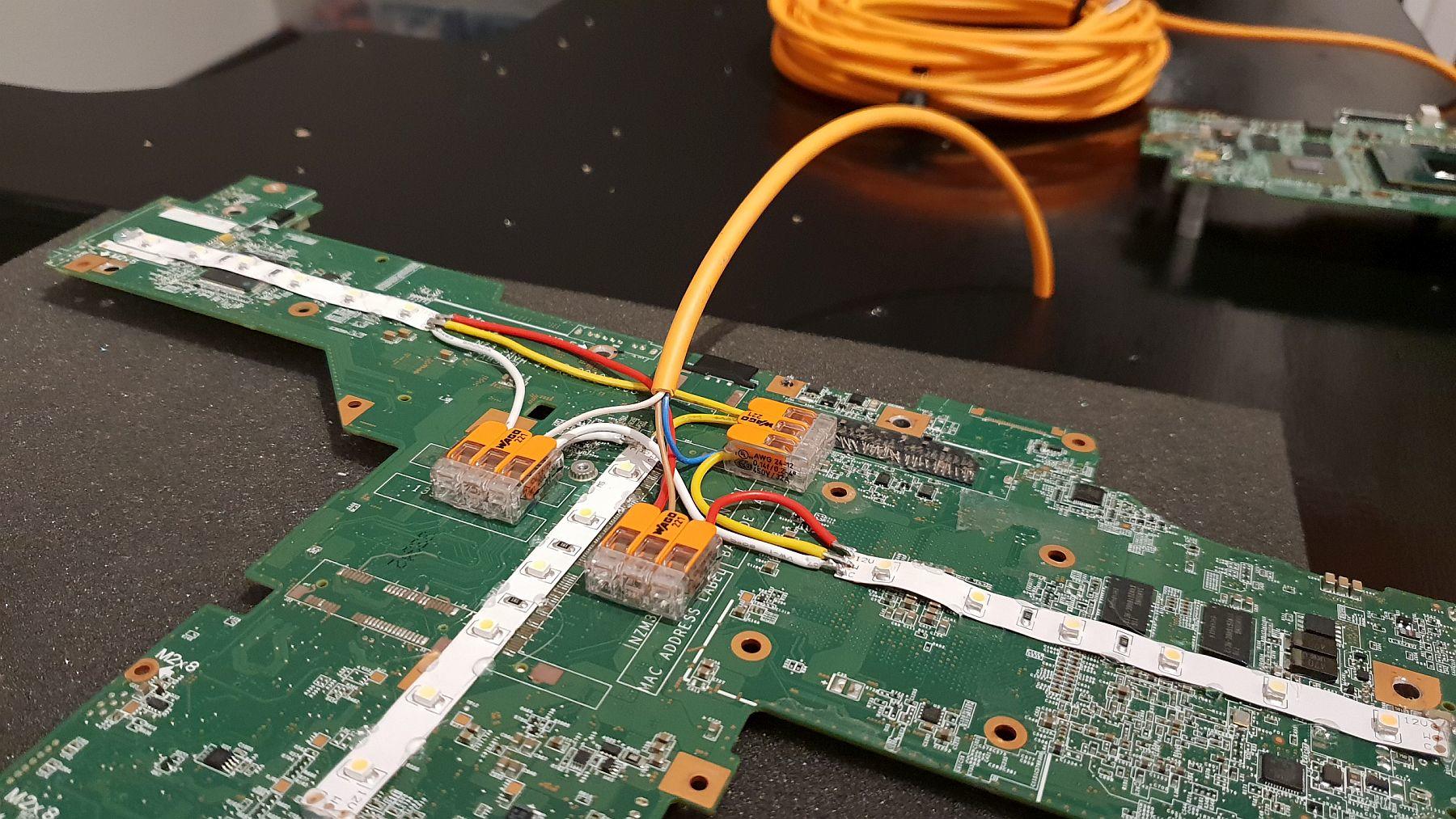

Wie schon bei den 136 Hülsen kam die nächste Folterarbeit....Löten. Ich habe allein fürs löten inkl. testen 9 - 10 Stunden gebraucht. Obwohl ich in dieser Arbeit routiniert bin und gescheites Werkzeug habe, kann man es nicht viel schneller hinkriegen, weil es so eine winzige Fummelarbeit ist.

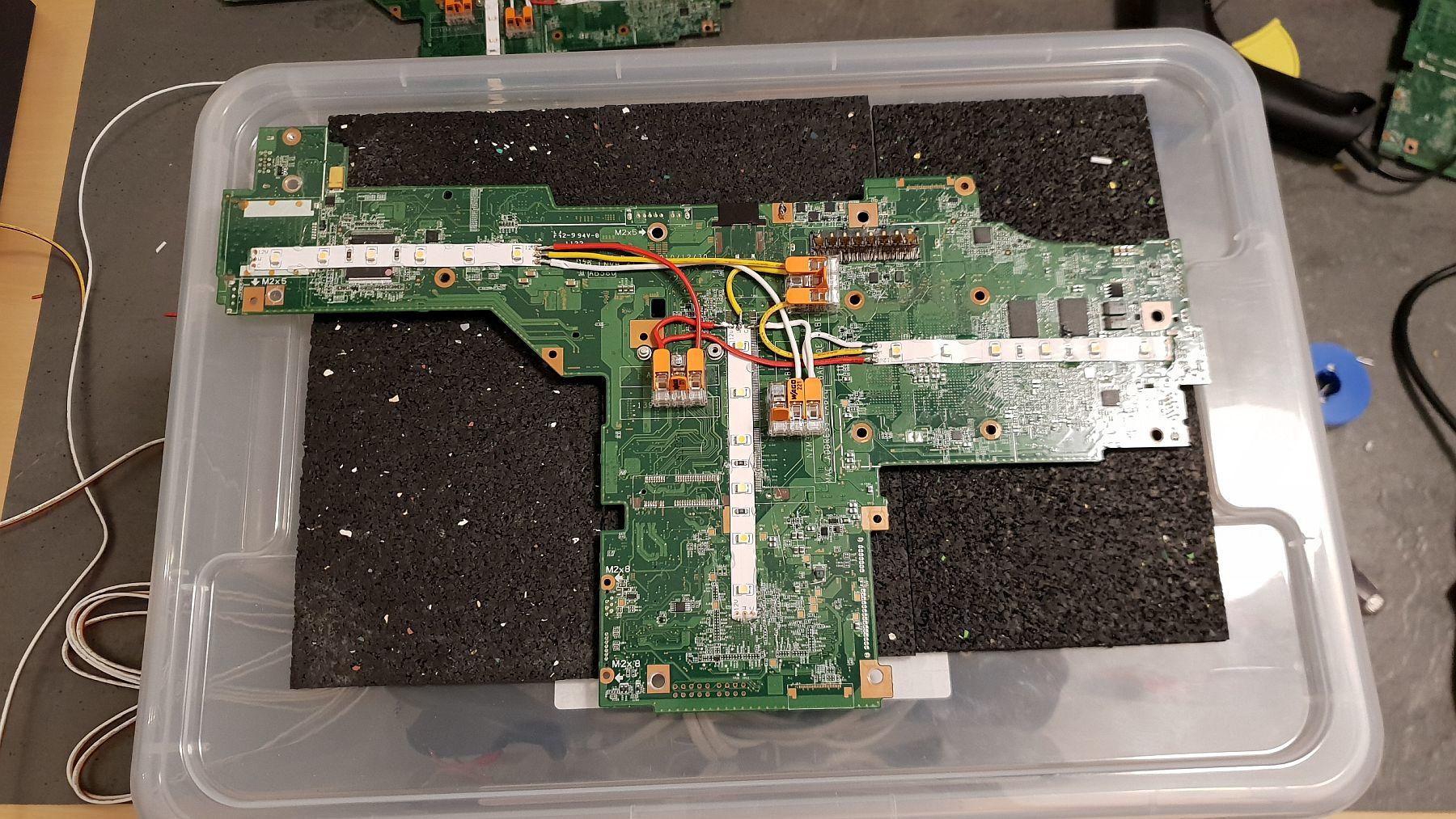

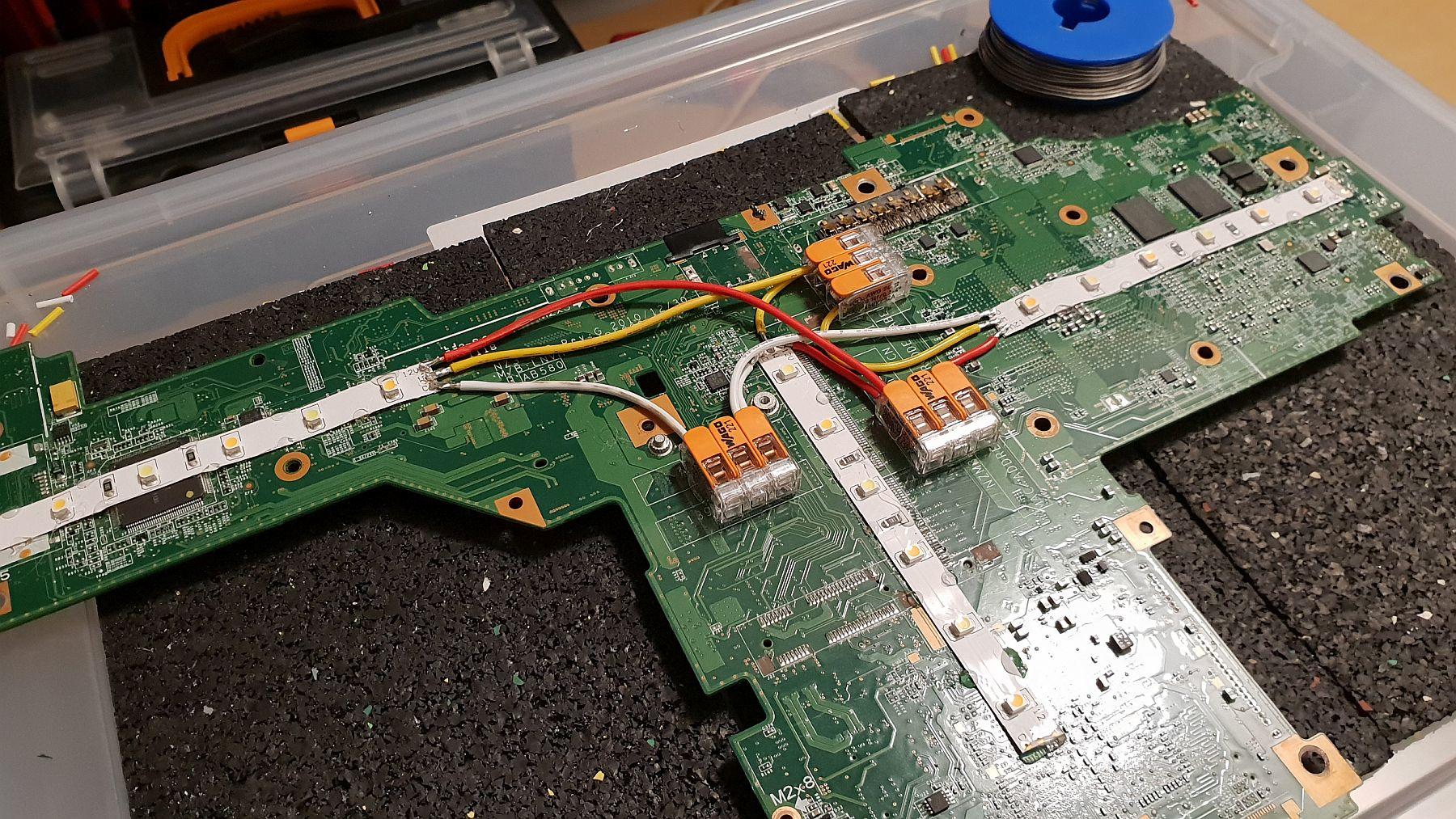

Als Beleuchtung nahm ich CCT Stripes, die das Weiß-Spektrum abdecken. Schon von meinem Tornado-Projekt wusste ich, dass ich mit bunter Kirmesbeleuchtung Zuhause nichts anfangen kann. Wie auf den Bilder zu sehen ist, sind die Stripes auf der Unterseite der Mainboards. So hat man eine indirekte Beleuchtung, die auf der Grundplatte reflektiert und durch alle Öffnungen (Befestigungslöcher z. B.) im und außerhalb des Mainboards schimmert. So Idee zumindest. Deswegen entschied ich mich auch für die dritte Möglichkeit das Bild so zu beleuchten. Natürlich unter dem Aspekt, dass damit auch die meiste Arbeit verbunden ist. Egal, schließlich baut man nicht jeden Tag so ein Bild. Wenn schon, denn schon.

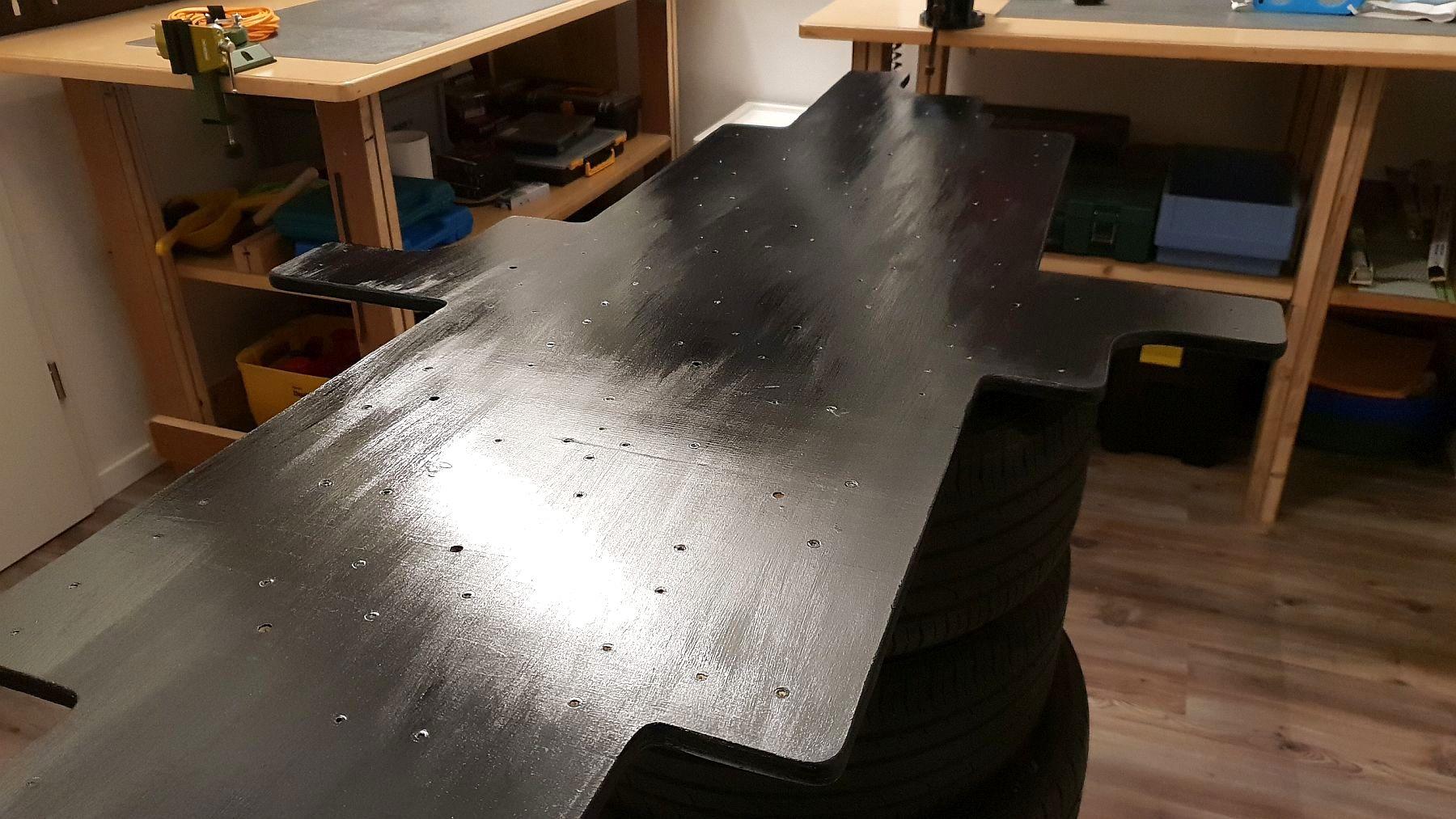

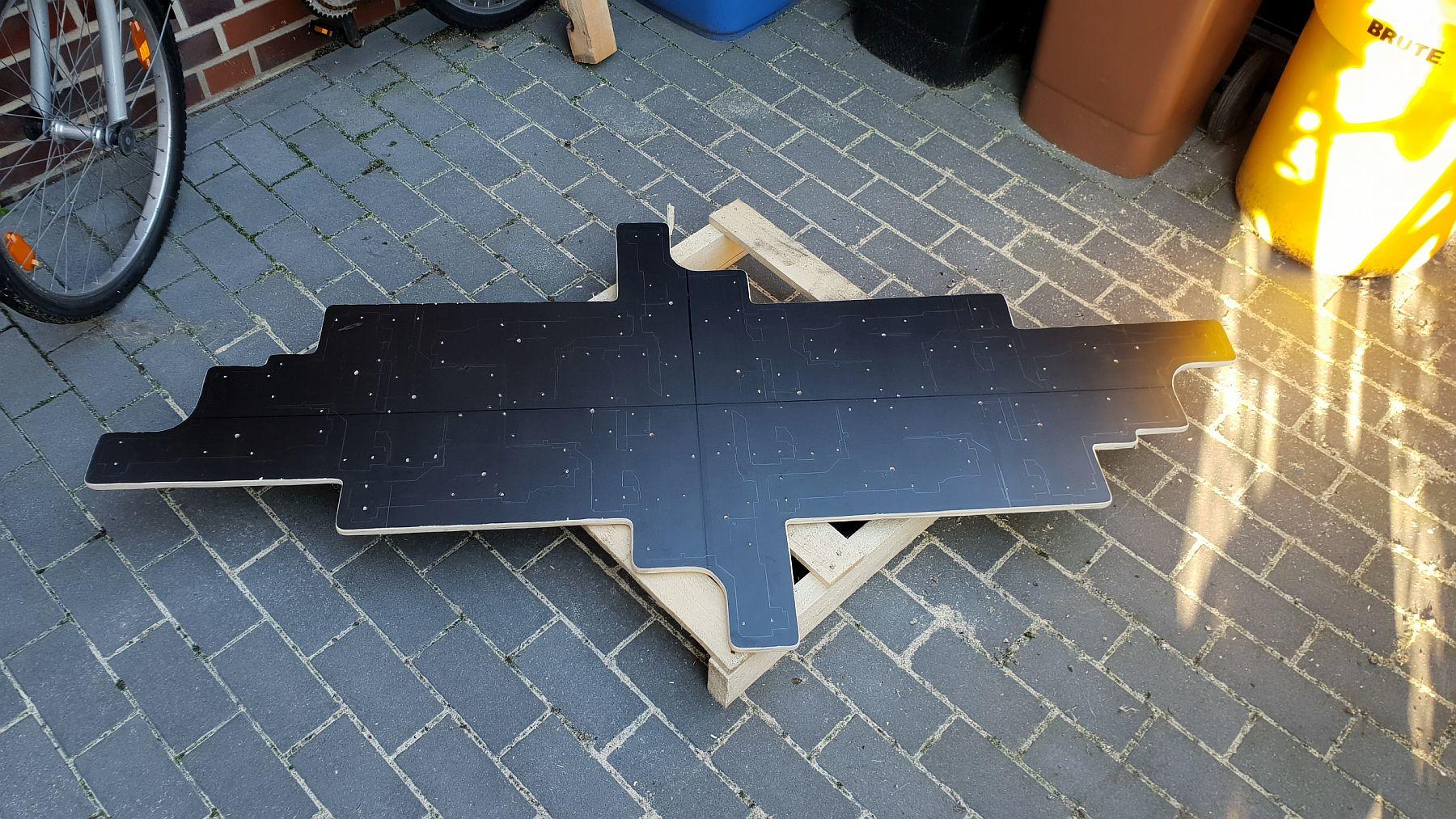

Nach dem Löten ging's wieder an die Platte. Die hat etwas Farbe bekommen.

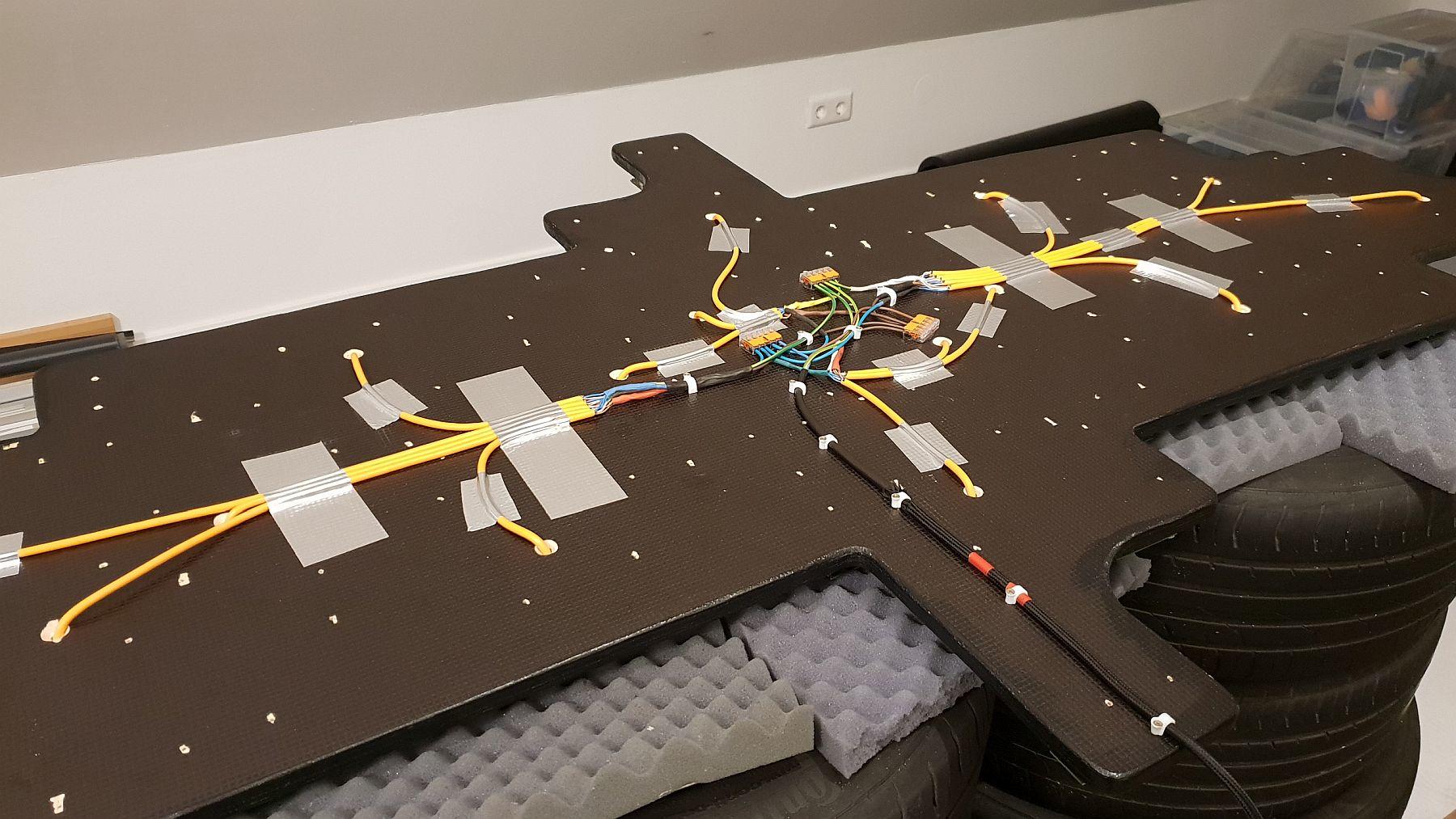

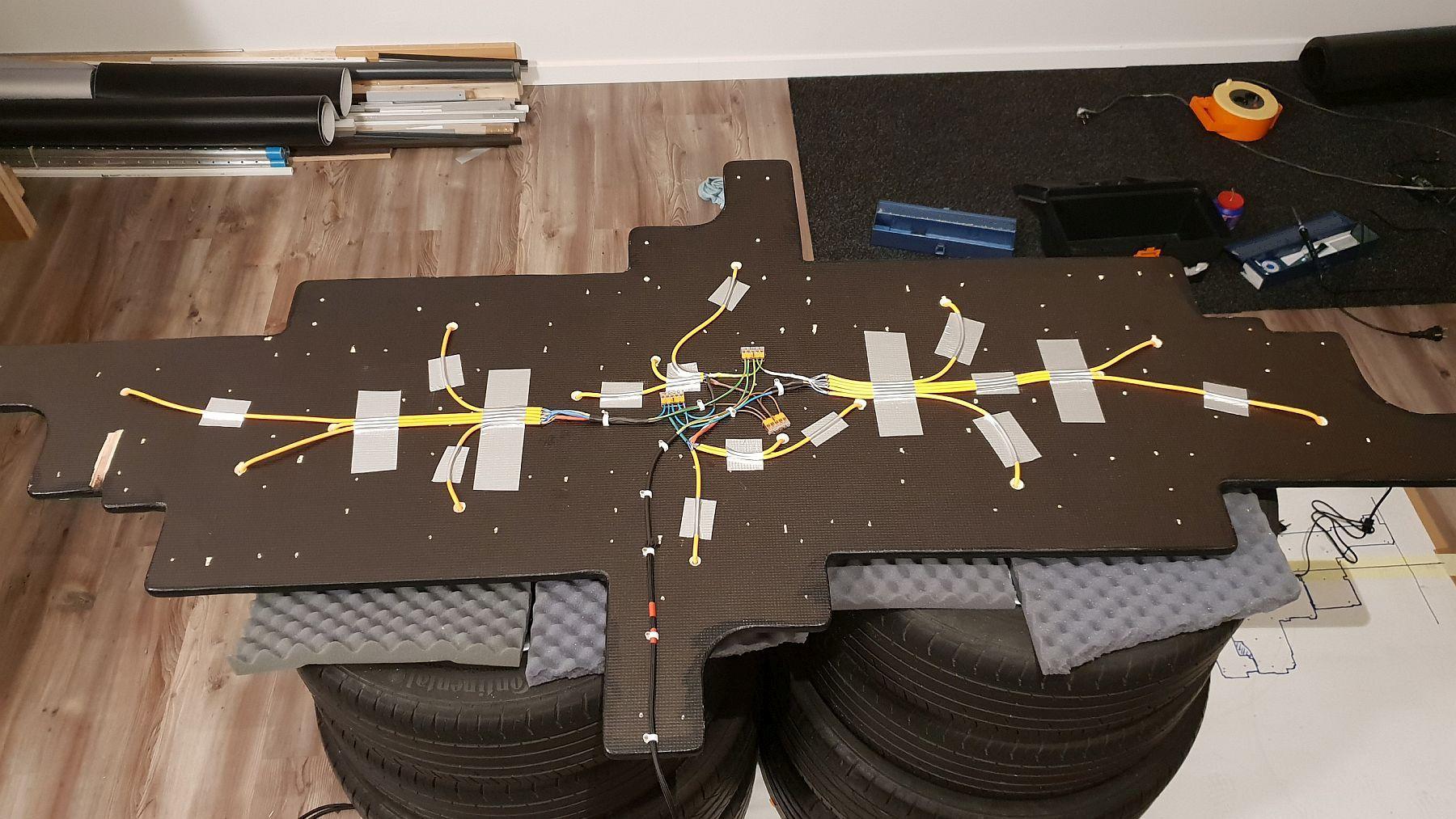

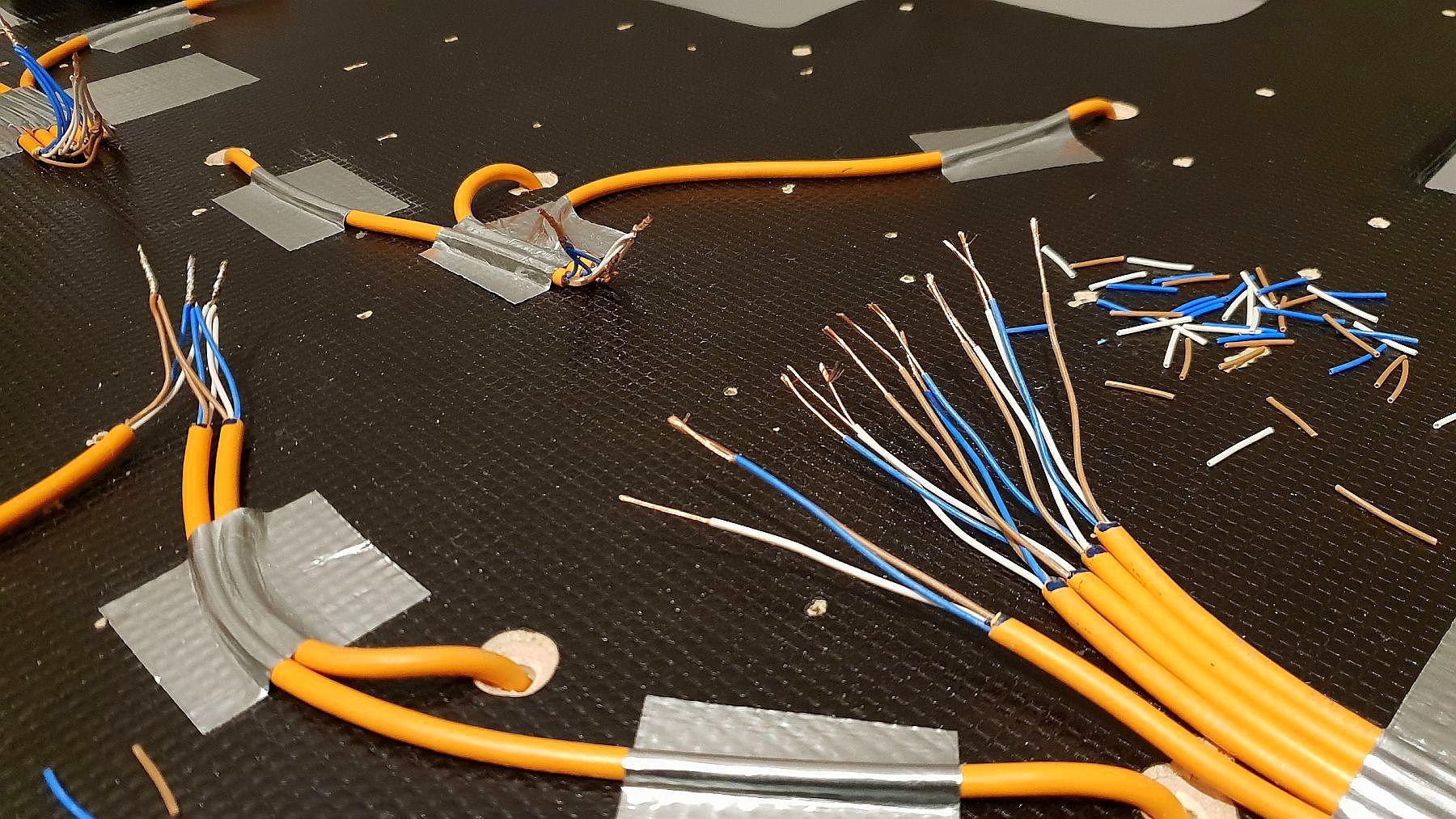

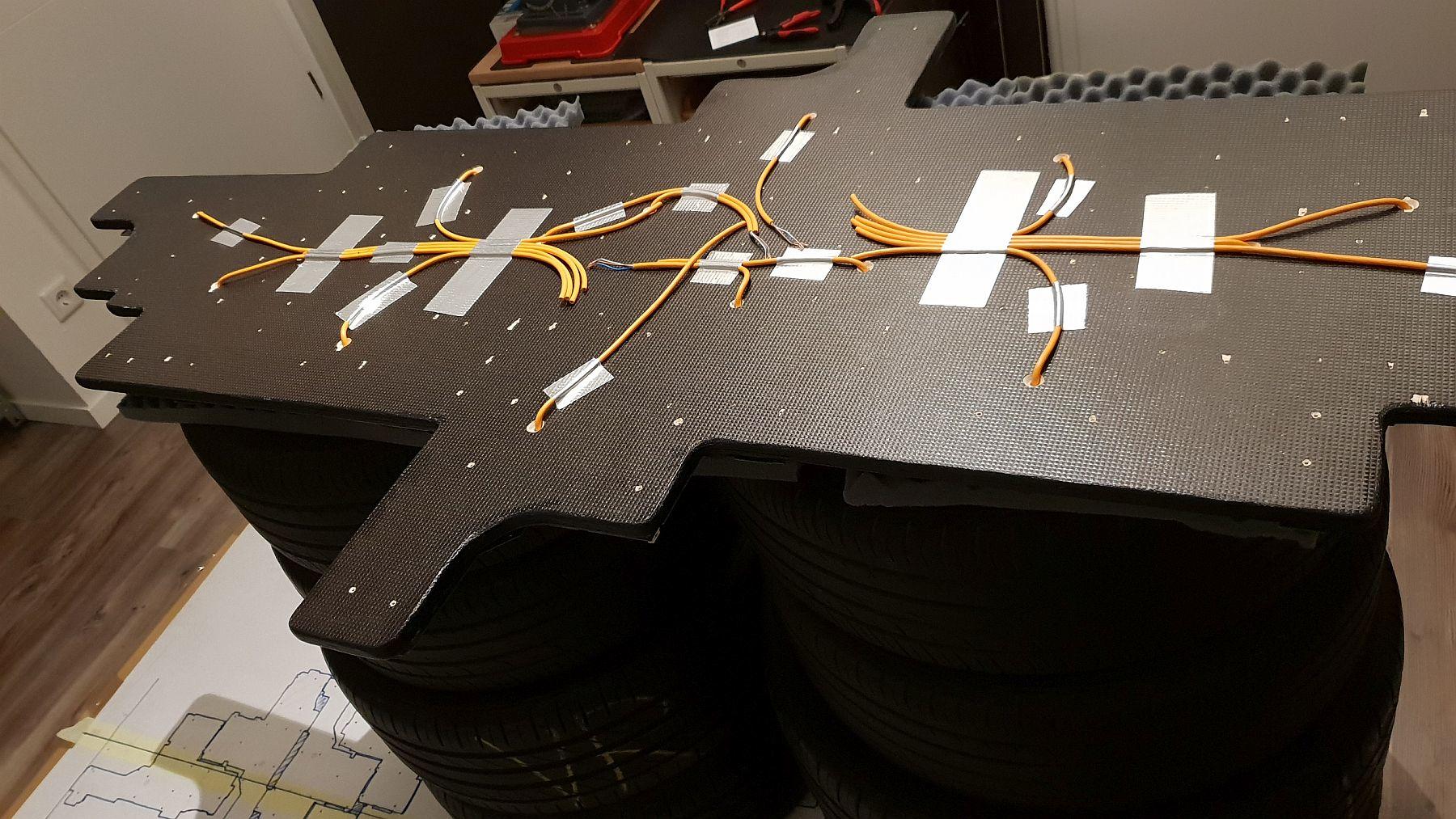

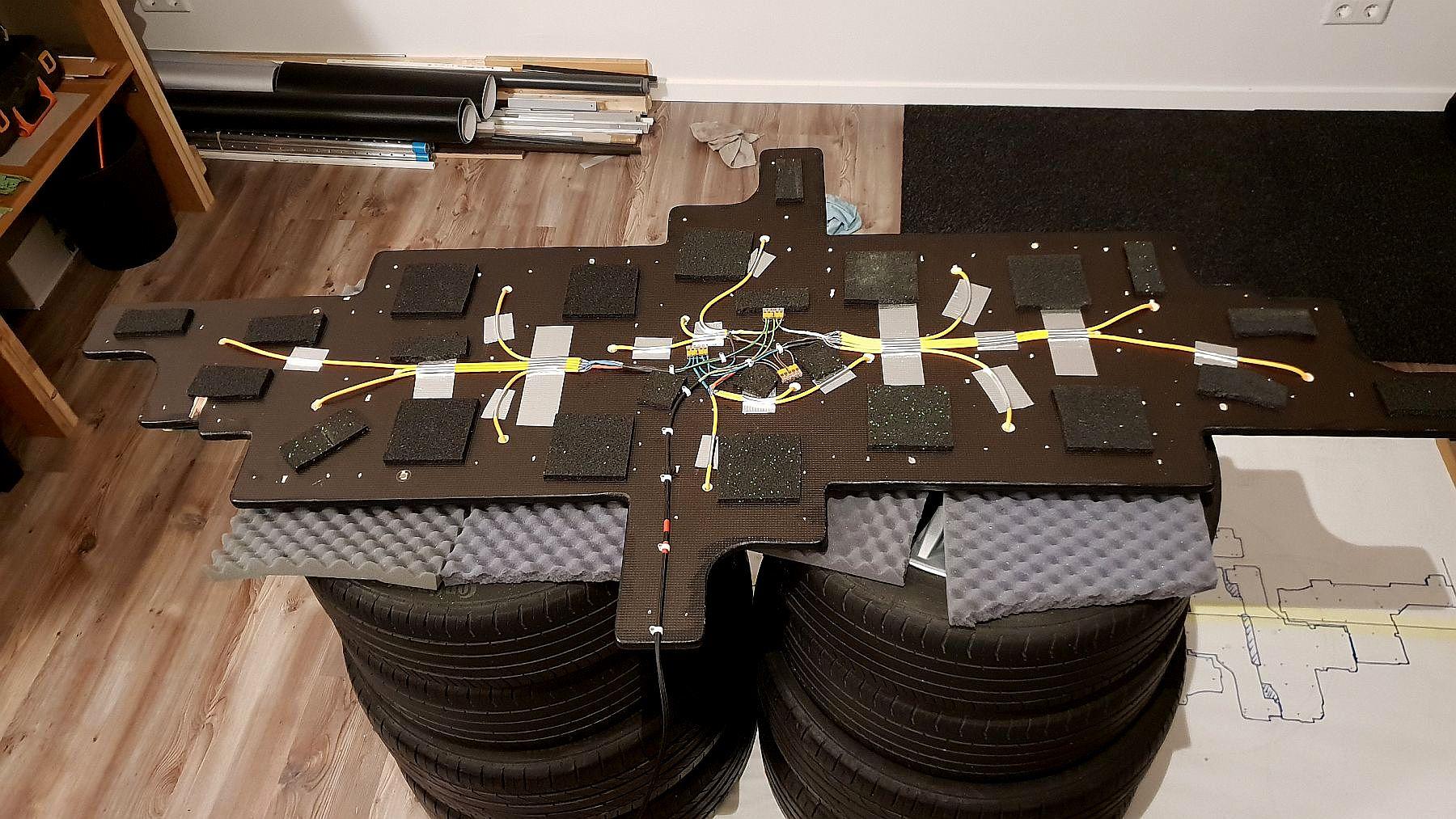

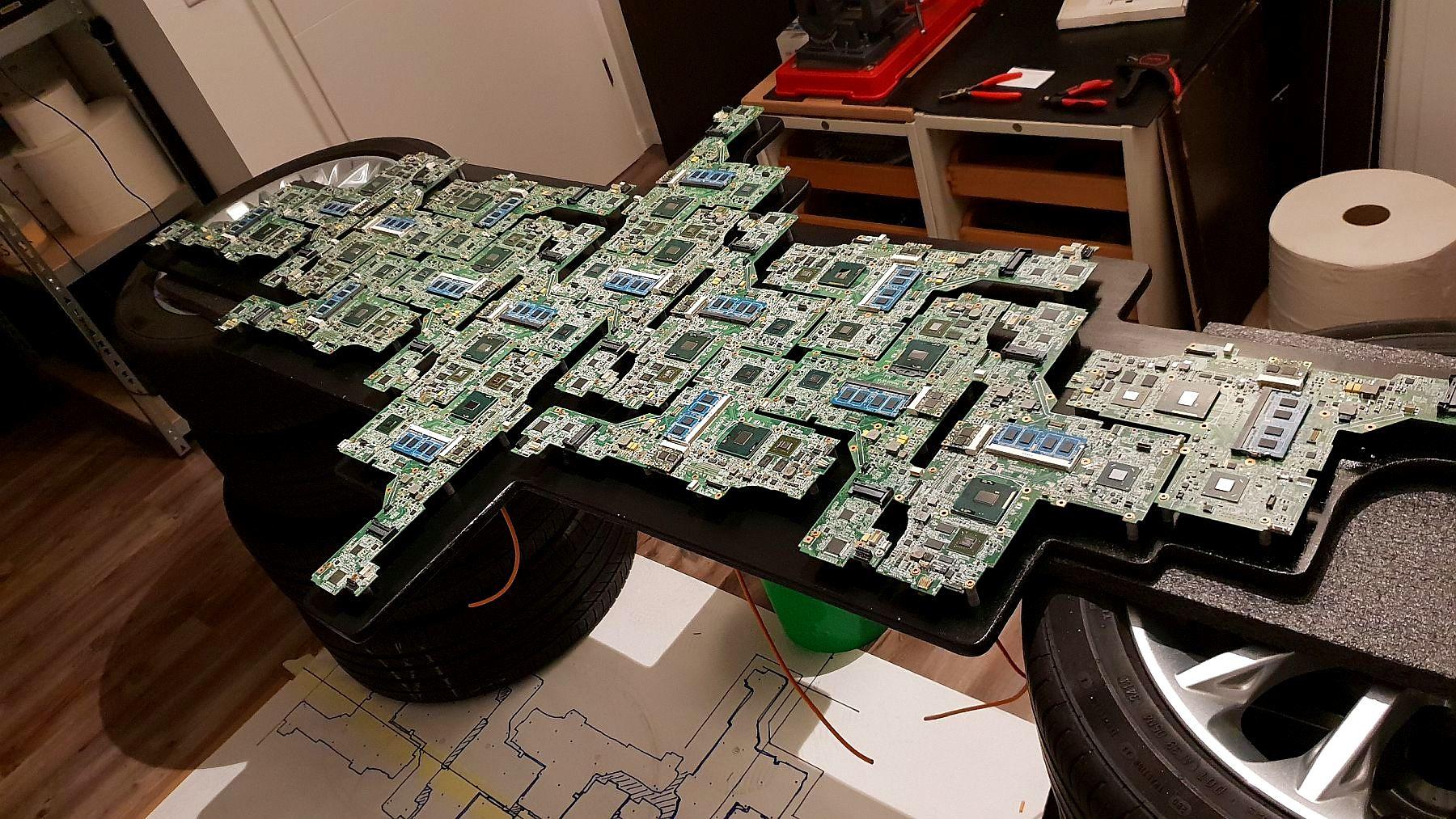

Nun ging es so langsam in den Endspurt. Nur noch alles verschrauben und verkabeln.

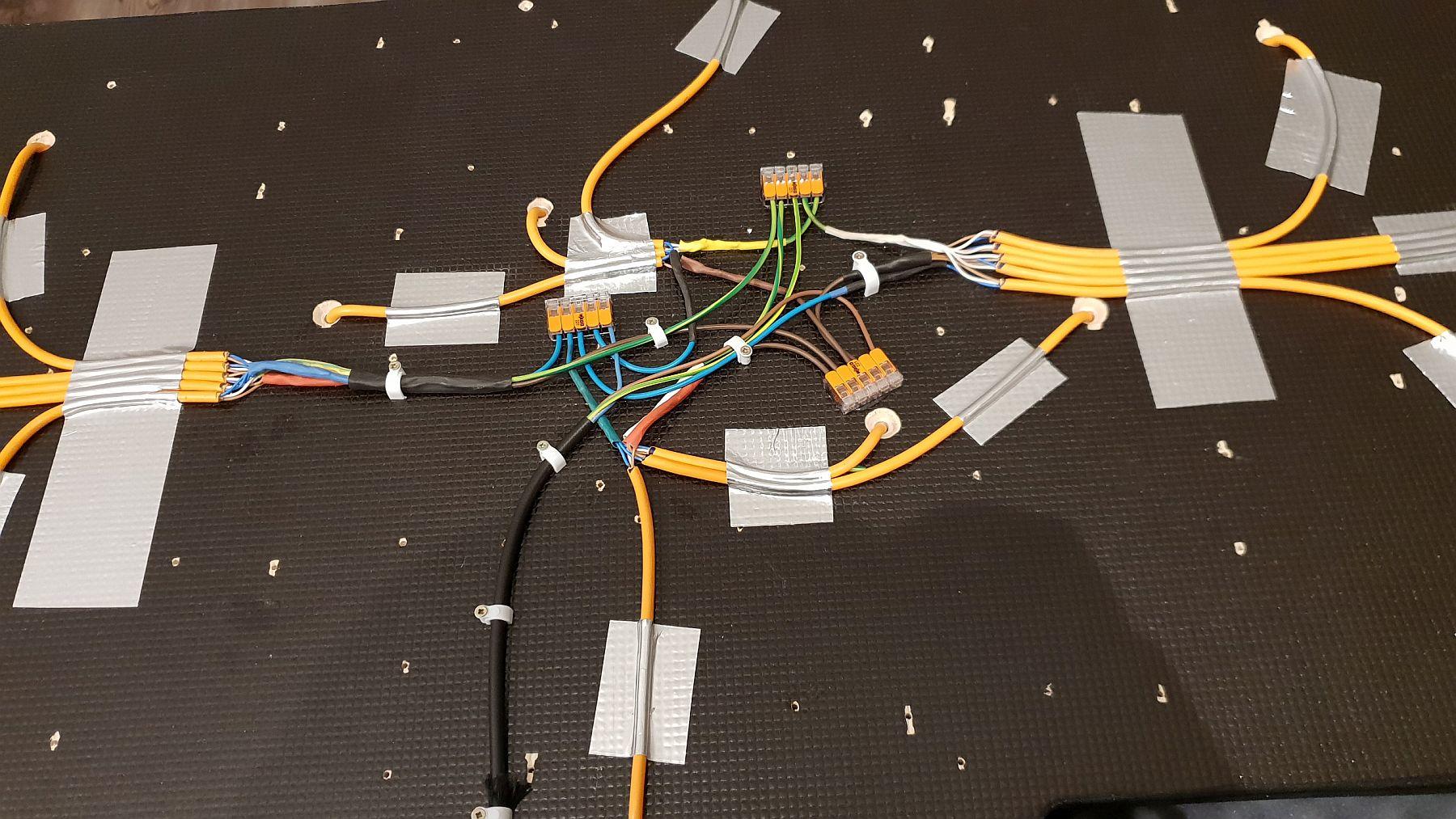

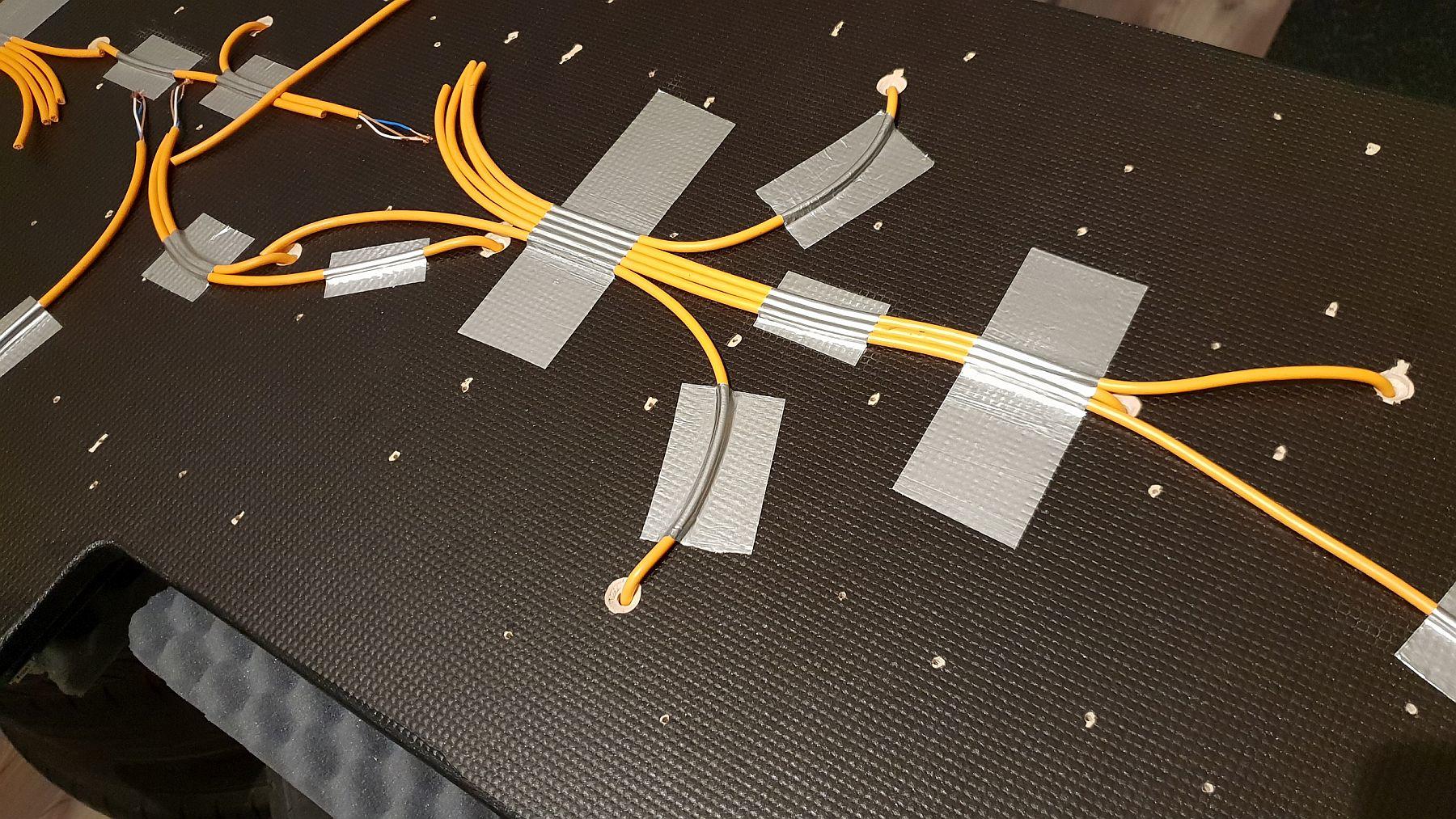

An die anfänglichen Kabelfarben (weiß, gelb, rot) konnte ich mich später leider nicht mehr halten, weil mir das Kabel ausgegangen ist. Ehrlich gesagt hatte ich keine Lust neues zu bestellen, weil ich dafür das Projekt 2-3 Tage liegen lassen müsste. Außerdem habe ich jede Menge anderes Kabel zuhause liegen. Also nehmen was da ist und weiter.... Die Phasen wurden passend verdrillt und verlötet.

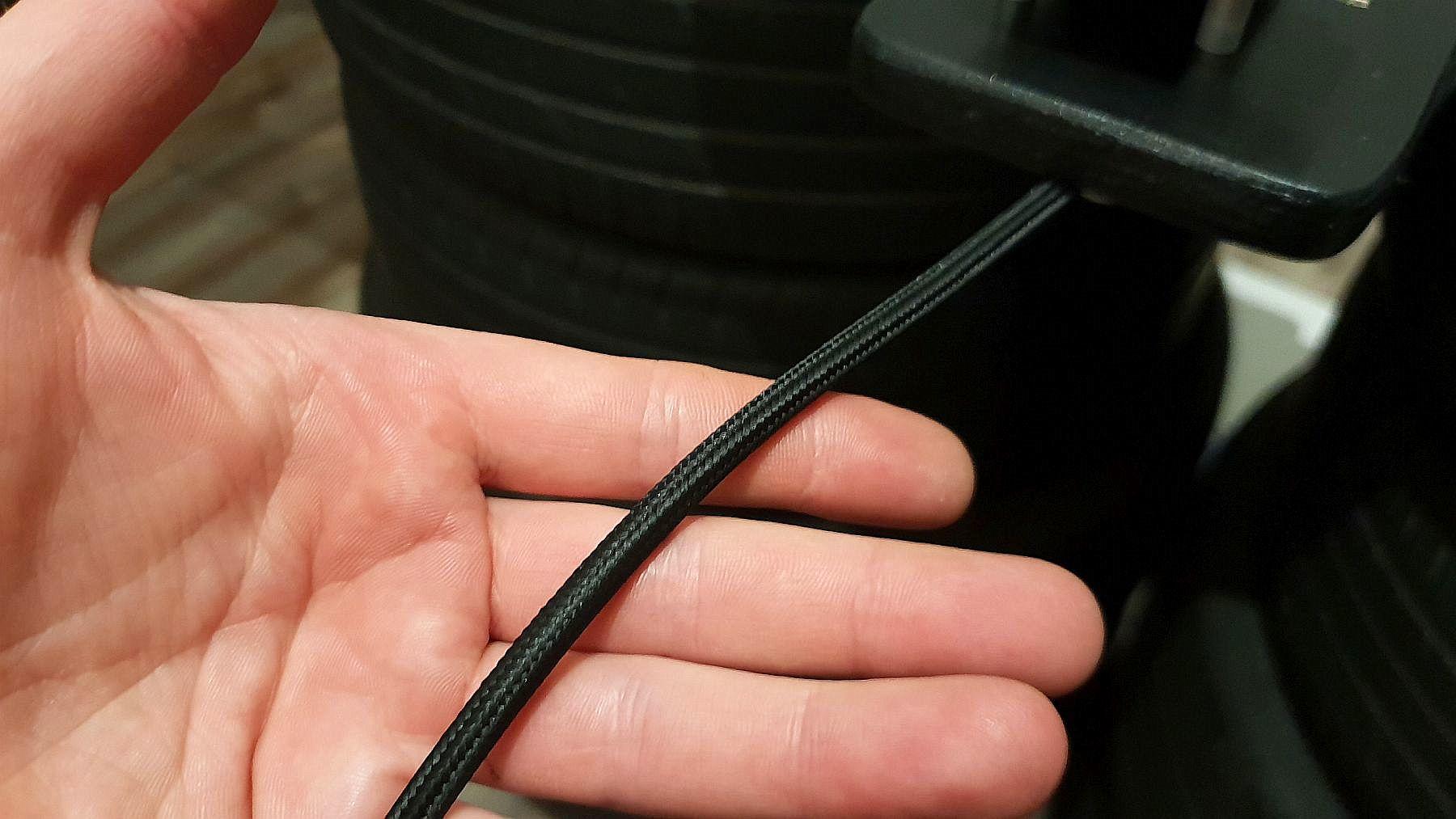

Als (einzig) sichtbares Kabel nahm ich ein schwarz gesleevtes (stoffumantelt) Kabel. Das ist dezenter als ein schwarzer Kabelkanal.

Im letzten Schritt kamen noch Abstandshalter an die Rückseite des Bilds. Damit auch die Wago-Klemmen inkl. der Kabel genug Abstand zur Wand haben.

Im nächsten Beitrag geht's weiter, sonst explodiert dieser hier noch^^

[einsteinchen]

Wow, cooles Projekt!

Auch muss ich sagen, dass du eine echt tolerante Freundin hast was Wandschmuck und Technik angeht. Ich hatte auch mal Mainboards meiner alten PCs an der Wand hängen, das fand meine damalige Freundin aber nicht so toll. Vermutlich muss ich nicht sagen was danach passiert ist... Wife approval ist echt schwer (also räum besser die Reifen aus dem Zimmer )!

Jetzt fehlt nur noch ein Bild auf dem alles leuchtet

[Sk0b0ld]

vor 9 Stunden schrieb einsteinchen:

Auch muss ich sagen, dass du eine echt tolerante Freundin hast was Wandschmuck und Technik angeht.

Ich lass ihr ihre Freiheiten, sie lässt mir meine. Das funktioniert recht gut und sie mag glücklicherweise Selbstgebasteltes^^

vor 9 Stunden schrieb einsteinchen:

räum besser die Reifen aus dem Zimmer

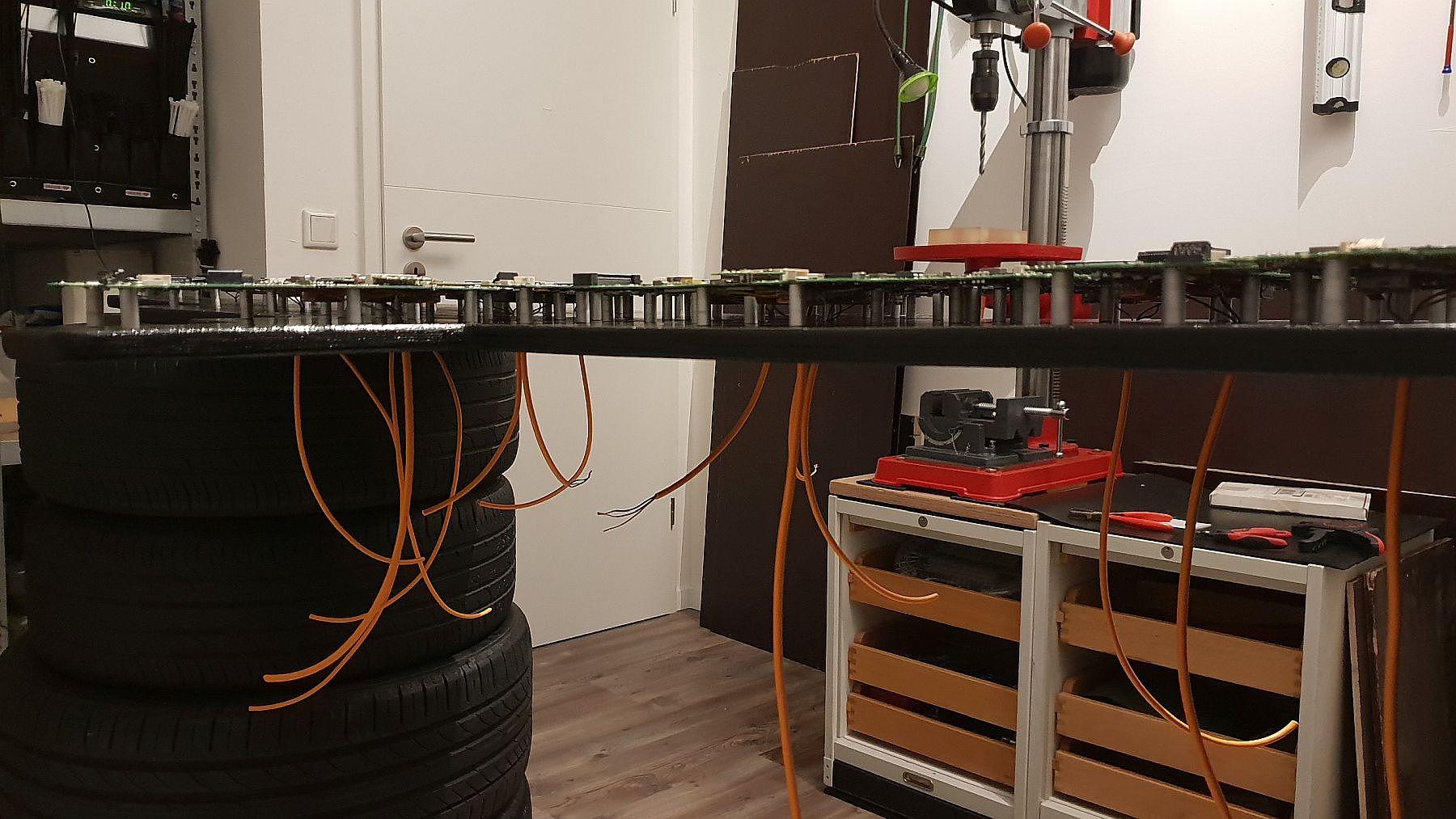

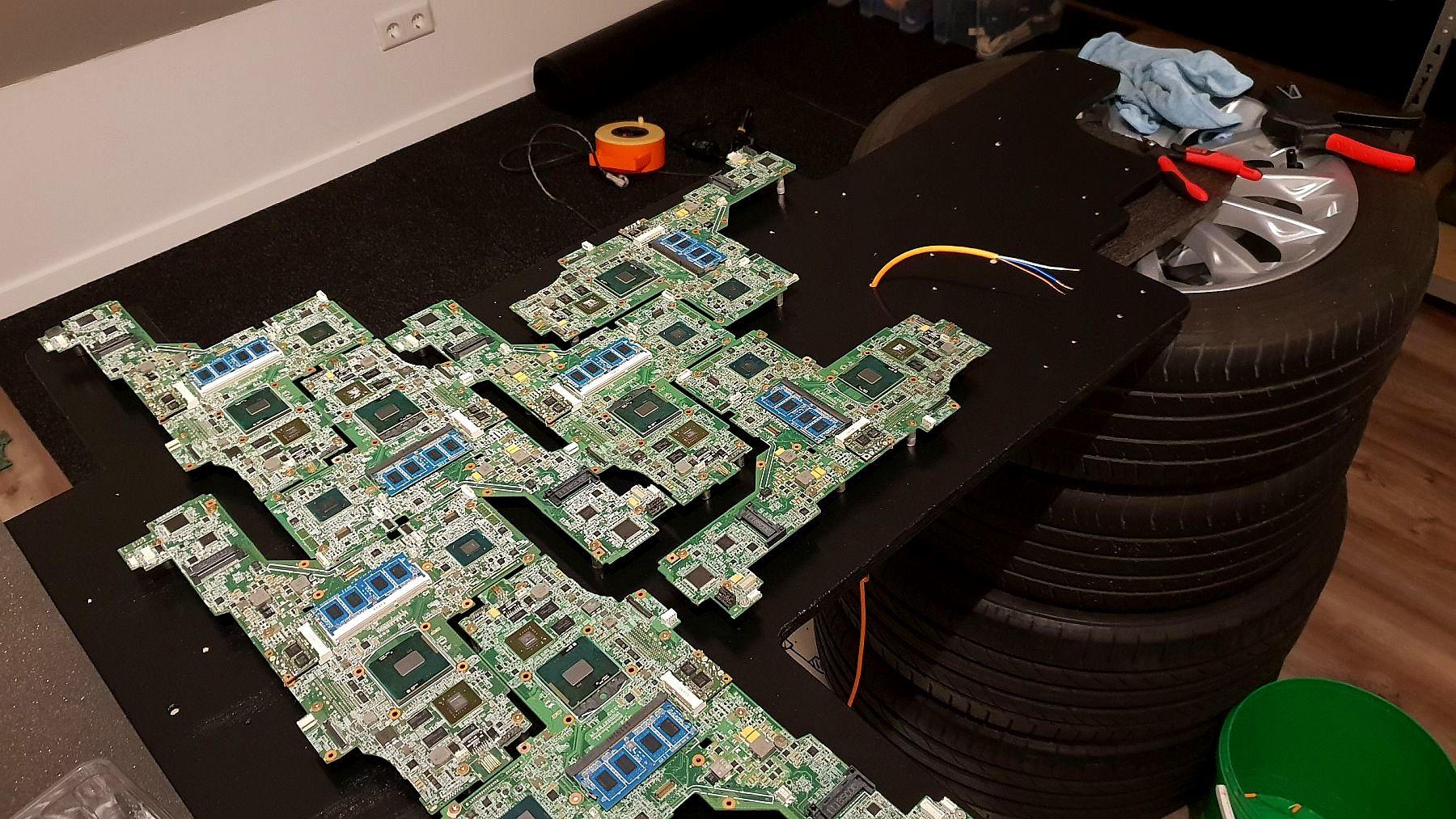

1. Die stehen schon richtig in meiner Werkstatt ? 2. Die Sommerräder sind von Innen und Außen Tip Top sauber, also kein Problem. 3. Brauchte ich einen hohen Tisch, wo ich auch von unten ran komme. Bei den ganzen Kabeln war das echt eine Erleichterung. Schließlich wiegt das Bild mit allen Teilen nicht gerade wenig und bevor ich das riesen Bild 20x drehe und Gefahr laufe die Mainboards zu beschädigen, konnte ich so schön alle Kabel vorher ziehen und das Bild nur einmal am Ende drehen.



So, wie versprochen geht's im zweiten Beitrag weiter. Eine Sache hatte ich noch vergessen und zwar die Befestigungspunkte. Diese wurden mit Einschlagmuttern ins Holz gezogen (nicht reingekloppt), 6 Stück insgesamt und überall da, wo die halbrunde Stelle der Platine ist bzw. da wo etwas mehr Platz gelassen wurde.

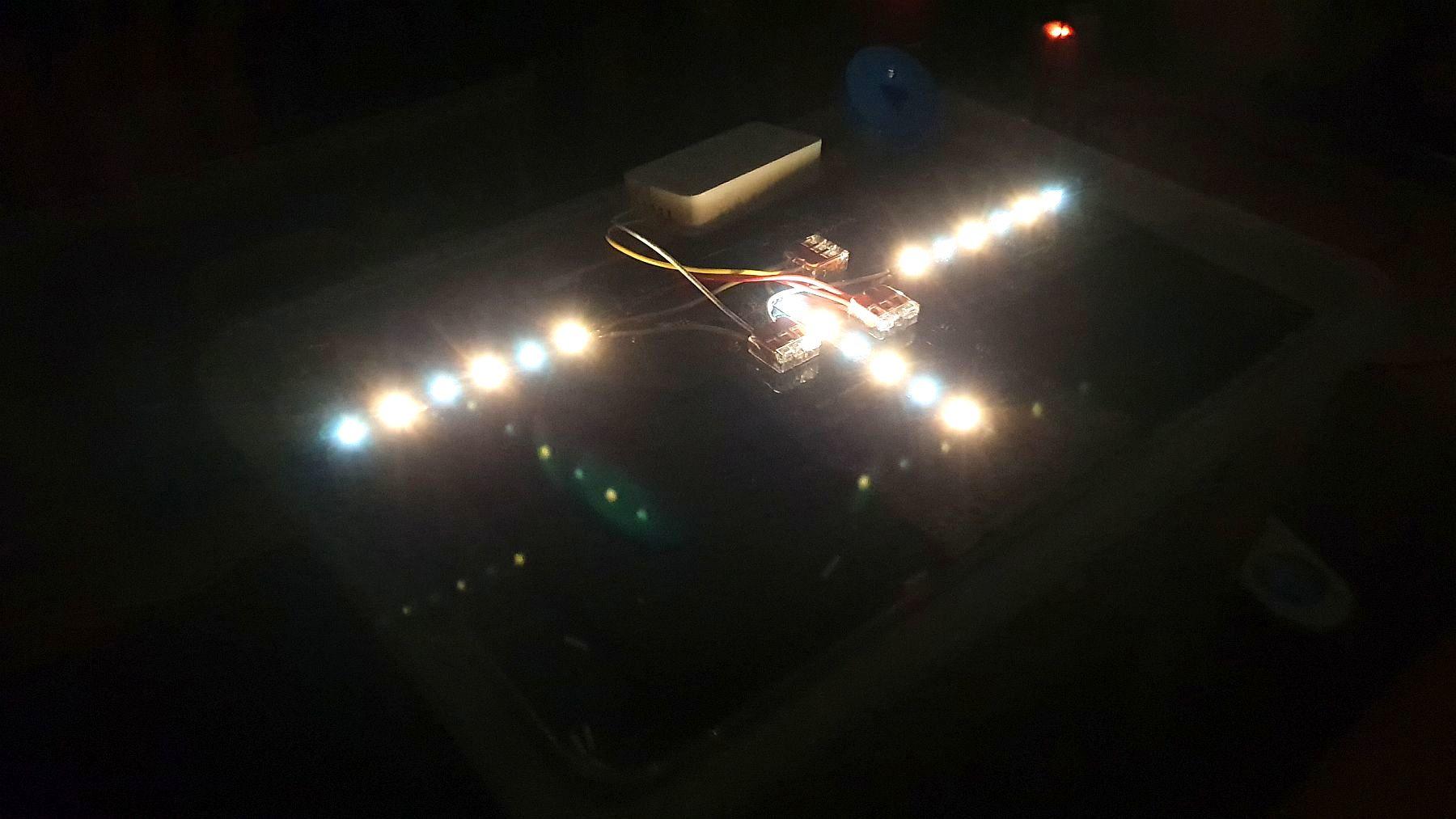

Soweit fertig kam dann die heiße Phase.....der erste Test. Ich habe gebetet und gehofft das alle Stripes leuchten, idealerweise auch alle Phasen (Warmweiß, Kaltweiß, Neutralweiß) und im besten Fall auch alle synchron. So sah das ganze dann im ersten Test aus.

Gott sei Dank lief alles wie erwartet. Dimmen, Warmweiß, Kaltweiß usw, alle Funktionen liefen wunderbar. Nun konnte ich mein Projekt langsam fertigstellen und das Bild an die gewünschte Stelle im Wohnzimmer aufhängen. So sieht das ganze unter verschiedenen Bedienungen/ Lichttypen aus:

Am Tag ohne Beleuchtung

Abends mit warmweißer Beleuchung

Abends mit kaltweißer Beleuchtung

Abends mit Zimmerbeleuchtung

Ich weiß nicht wieso, aber die Handycam verfälscht irgendwie die Dimensionen. Auf den Bildern sieht der Raum sehr klein aus. Um grob eine Vorstellung zu bekommen wie groß das ganze ist, der Tisch ist 1,60m breit, die Deckenhöhe beträgt 2,50m, der Tornado ist 2,25m und die Breite von Tür bis Fenster ist 3,70m. Auf Bildern sieht der Raum gefühlt nach max. 2m aus. Wie auch immer, so sieht das ganze Abends und am Tag aus. Den Tornado kann ich in dem selben Farbschema leuchten lassen wie das Bild (alles per Fernbedienung). Meiner Freundin und mir gefällt das Bild sehr gut. Schönes Unikat geworden.

Bearbeitet 3. Dezember 2018 von Sk0b0ld

[Norbert Bortels]

"Wir sind die Borg". Echt geniale Mainboard-Wand die sich in meinem Räumchen auch gut machen würde :)...





Sehr coole Arbeit .Daumen hoch.

[Sk0b0ld]

@Norbert Bortels, danke. R4 Mainboards wären mir ehrlich gesagt lieber gewesen, aber an die kommt mal ja leider nicht so einfach und günstig ran ?, vor allem nicht in der Anzahl.

Ein paar PC Teile habe noch über.... mal gucken was man damit noch so anstellen kann. ?️

[Sk0b0ld]

Da es aktuell etwas ruhig ist im Forum, habe ich mir gedacht, dass ich wieder mal eins meiner Projekte poste. Vielleicht ist für den ein oder anderen was interessantes dabei. Zwar geht's diesmal nicht um Notebook-Hardware, aber es bleibt bei PC-Kram. ?

Auf Grund von personeller Umstrukturierung daheim, musste ich mein mein Büro etwas verlagern. Im neuen Büro waren alle Wände noch weiß und irgendwie hat noch gewisse Deko gefehlt, was den Raum wohnlicher macht. Irgendwie haben mich die PCBs der Grafikkarten angesprochen. Also besorgte ich mir über ebay Kleinanzeigen ein paar gebrauchte Grafikkarten, teilweise kaputt, teilweise noch in Ordnung und fing mit dem Projekt an.

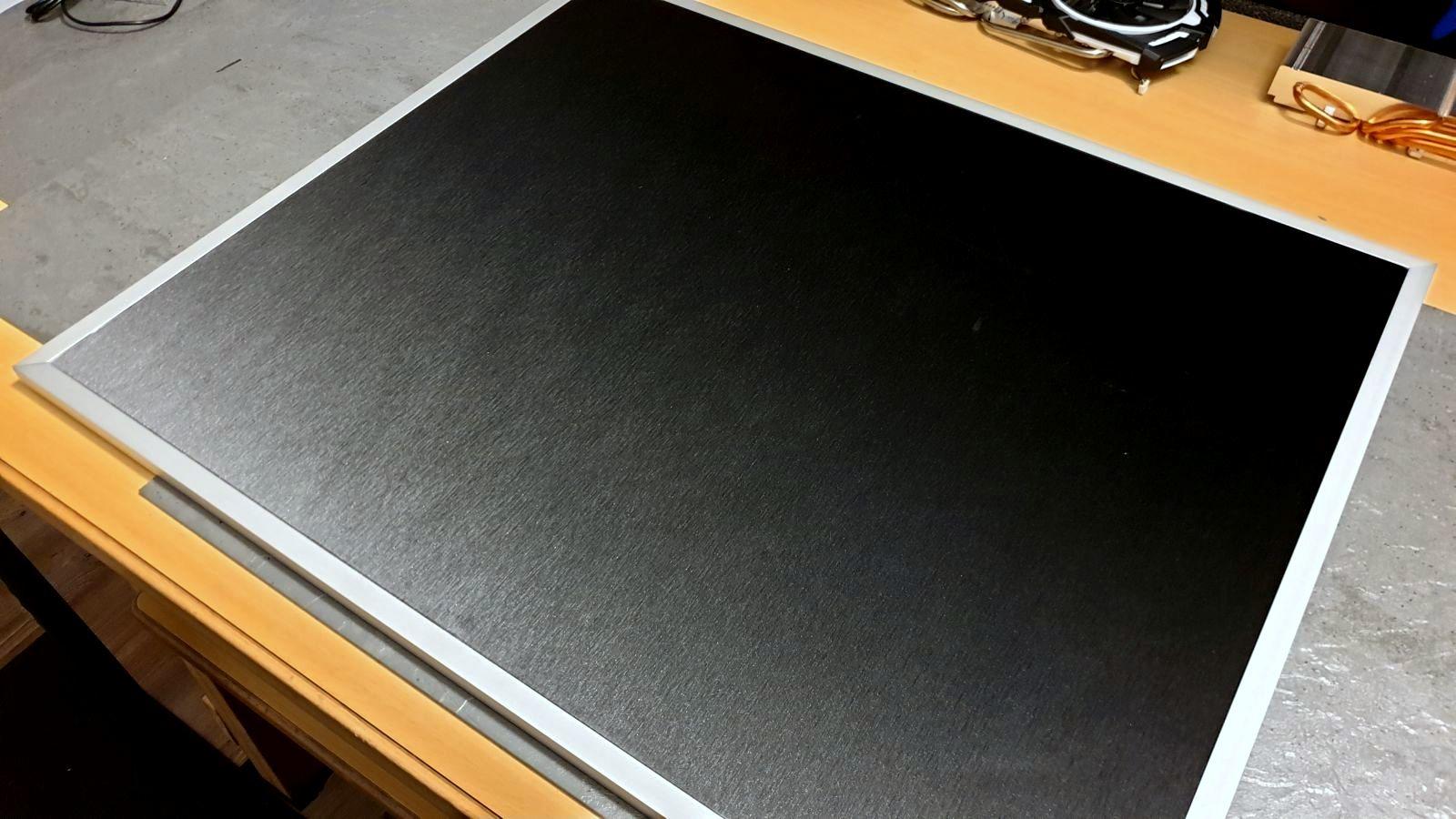

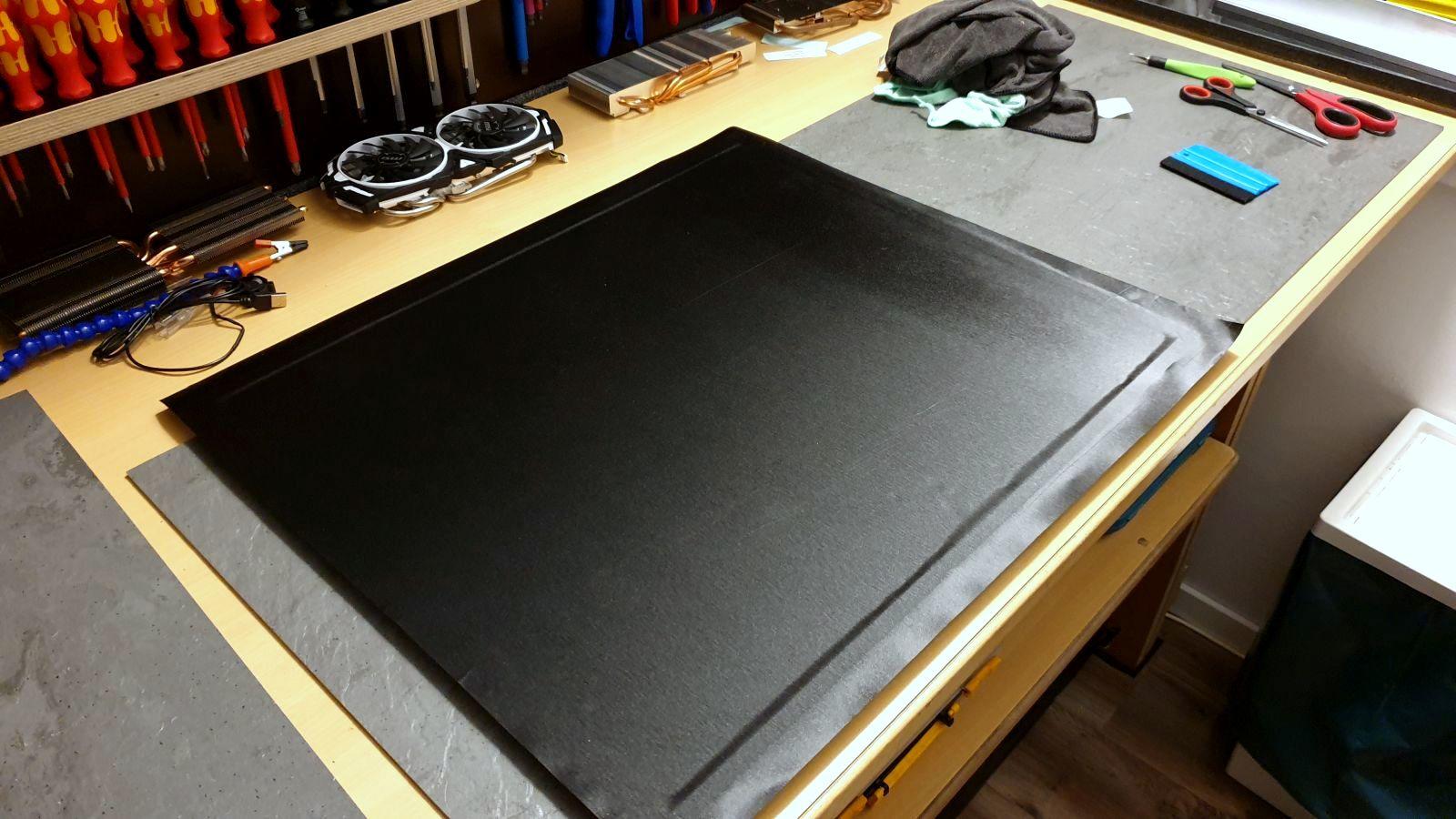

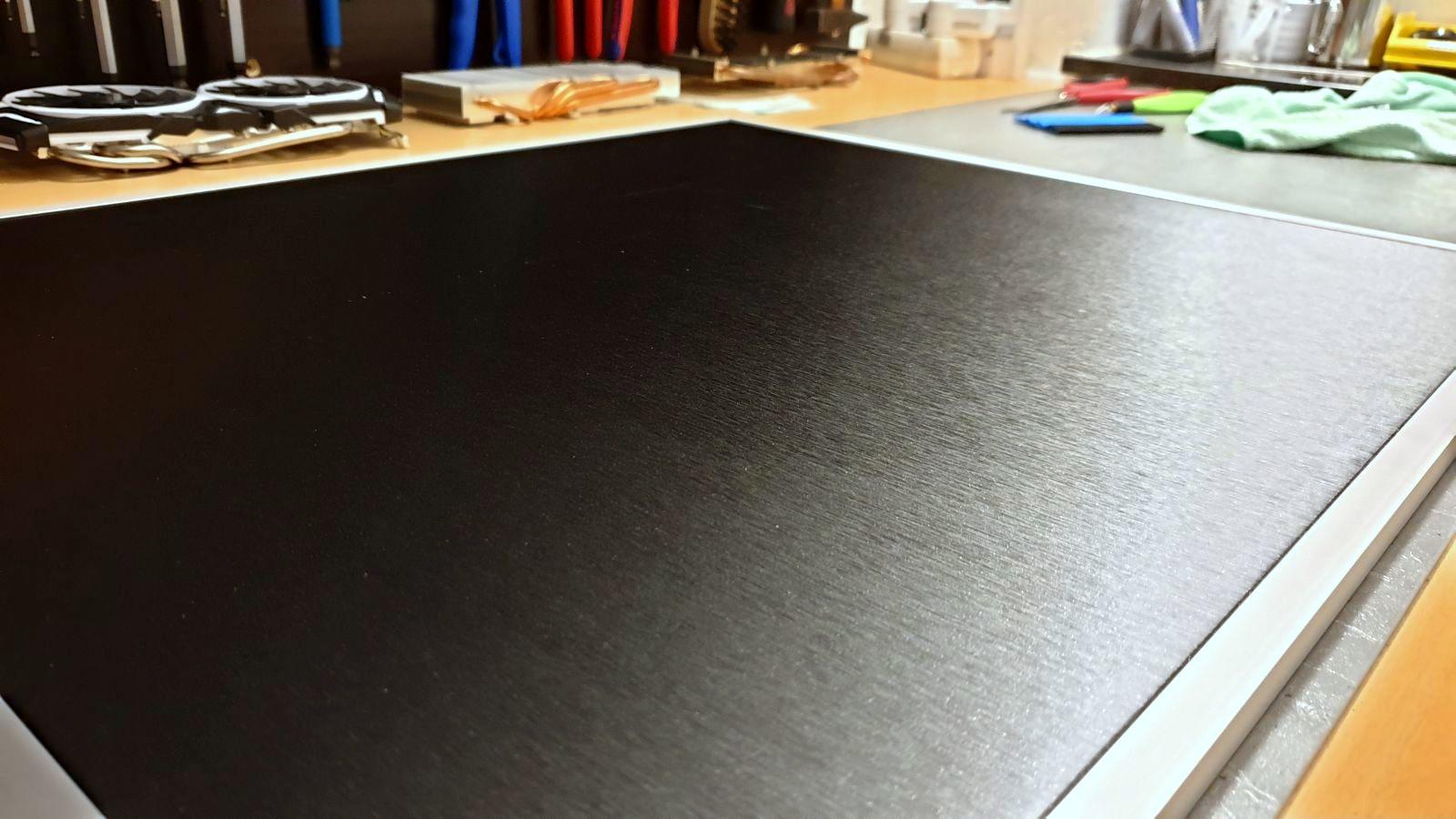

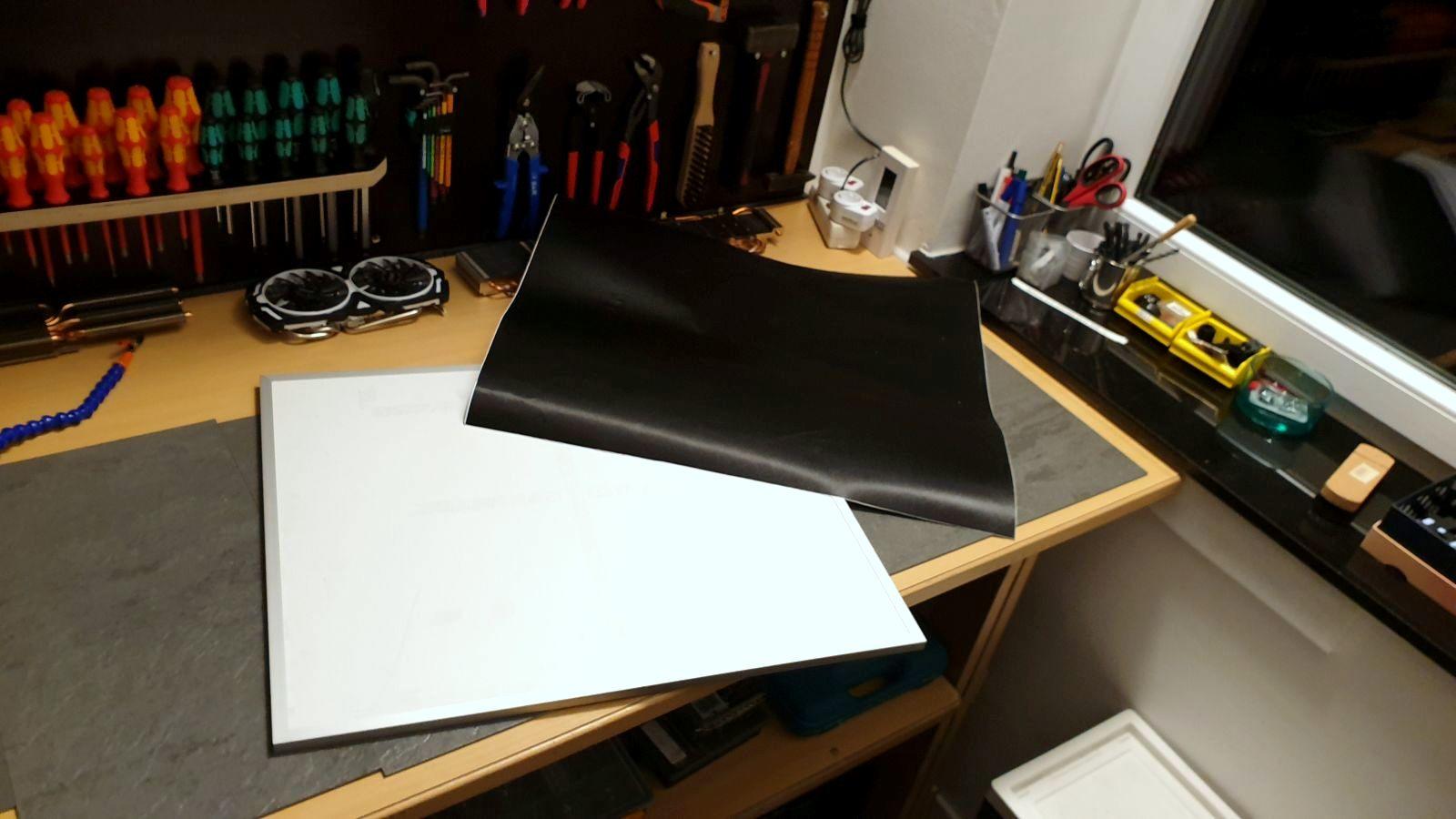

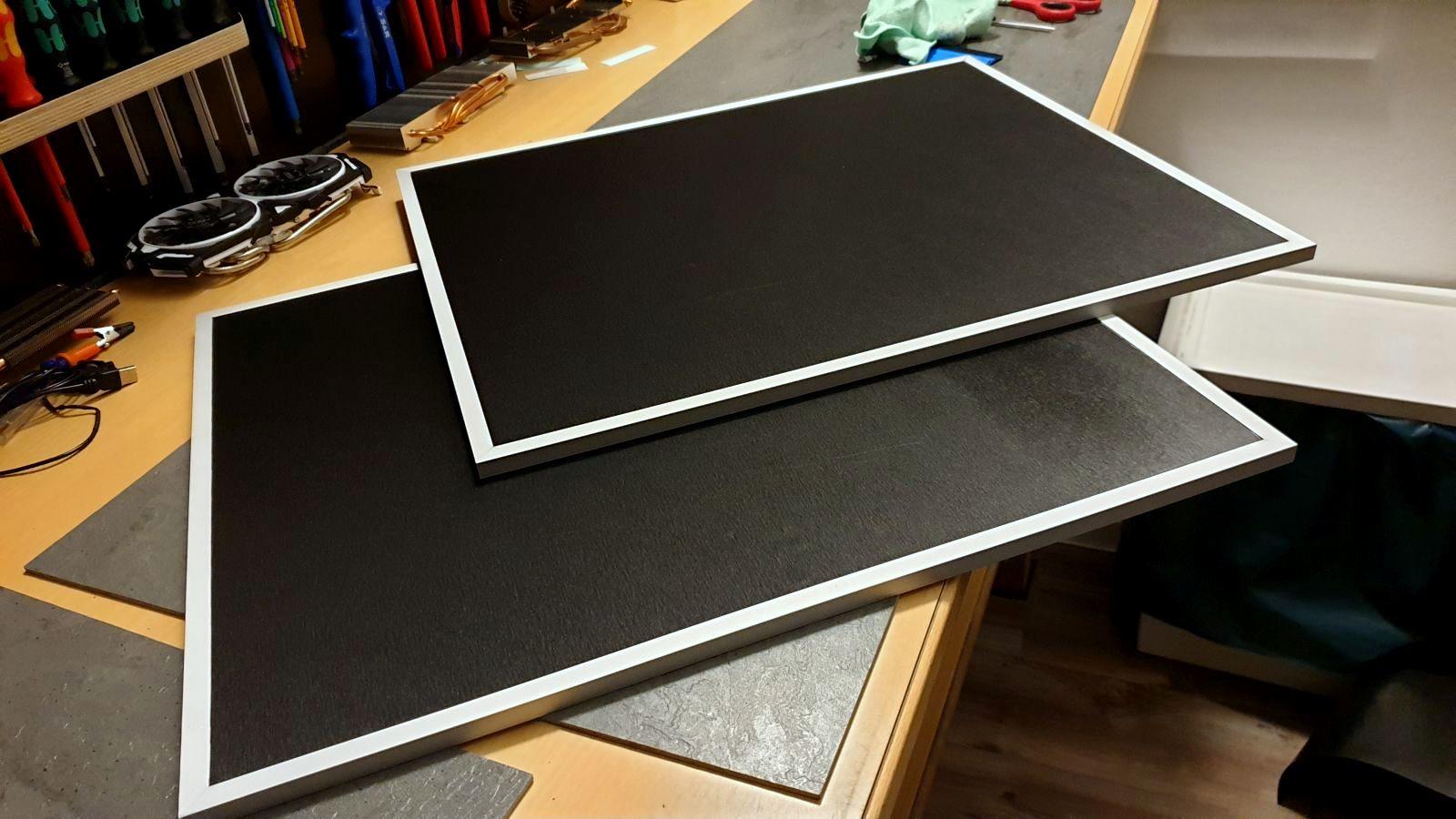

Angefangen habe ich mit alten weißen Bildern (so 'ne Art White-Board), die ich schwarz foliert habe. Die genaue Bezeichnung der Folie ist "Alu schwarz gebürstet". Die Folie habe ich schon bei diversen anderen Projekten verwendet. Von daher ging das Folieren recht schnell und einfach.

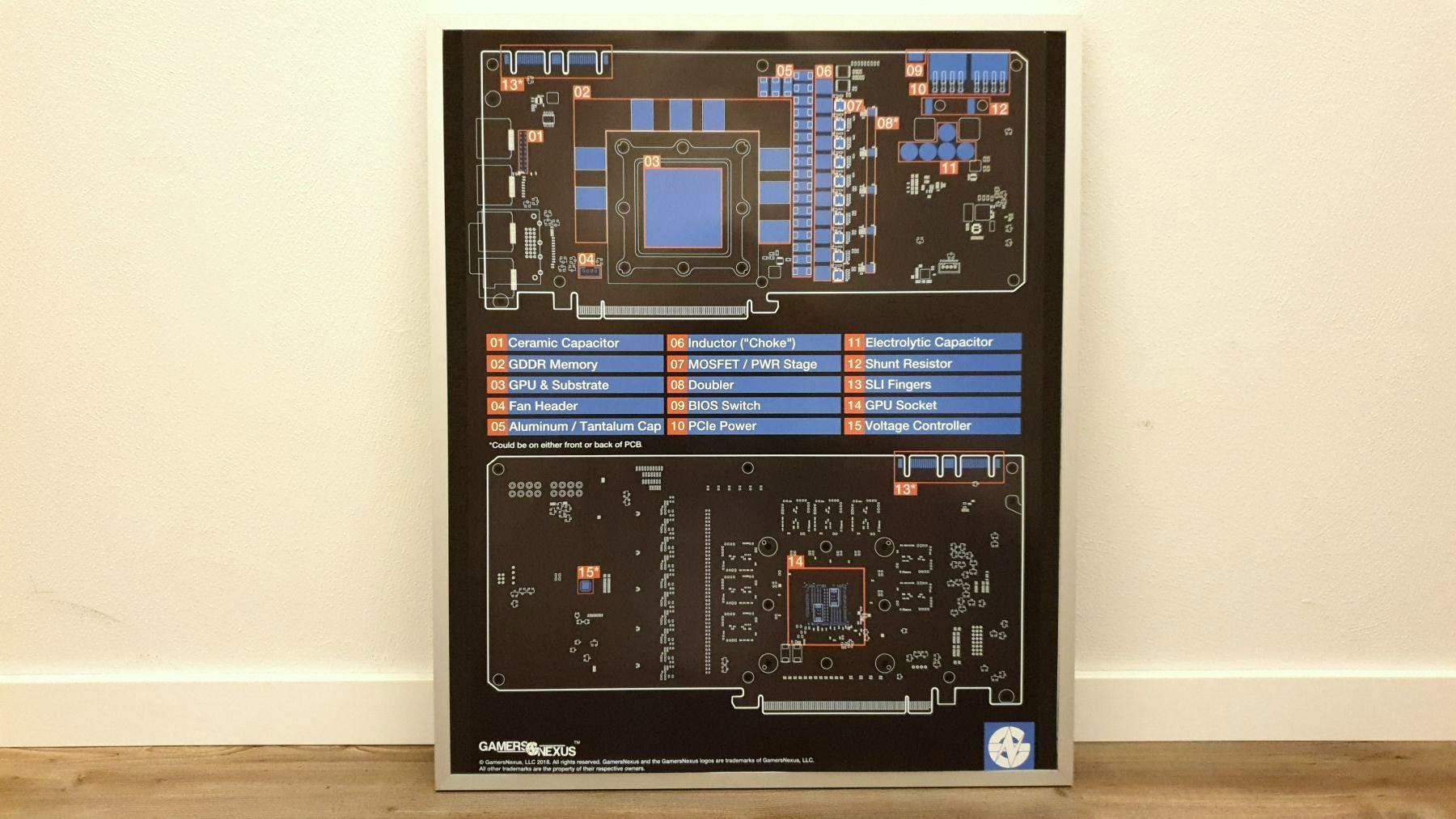

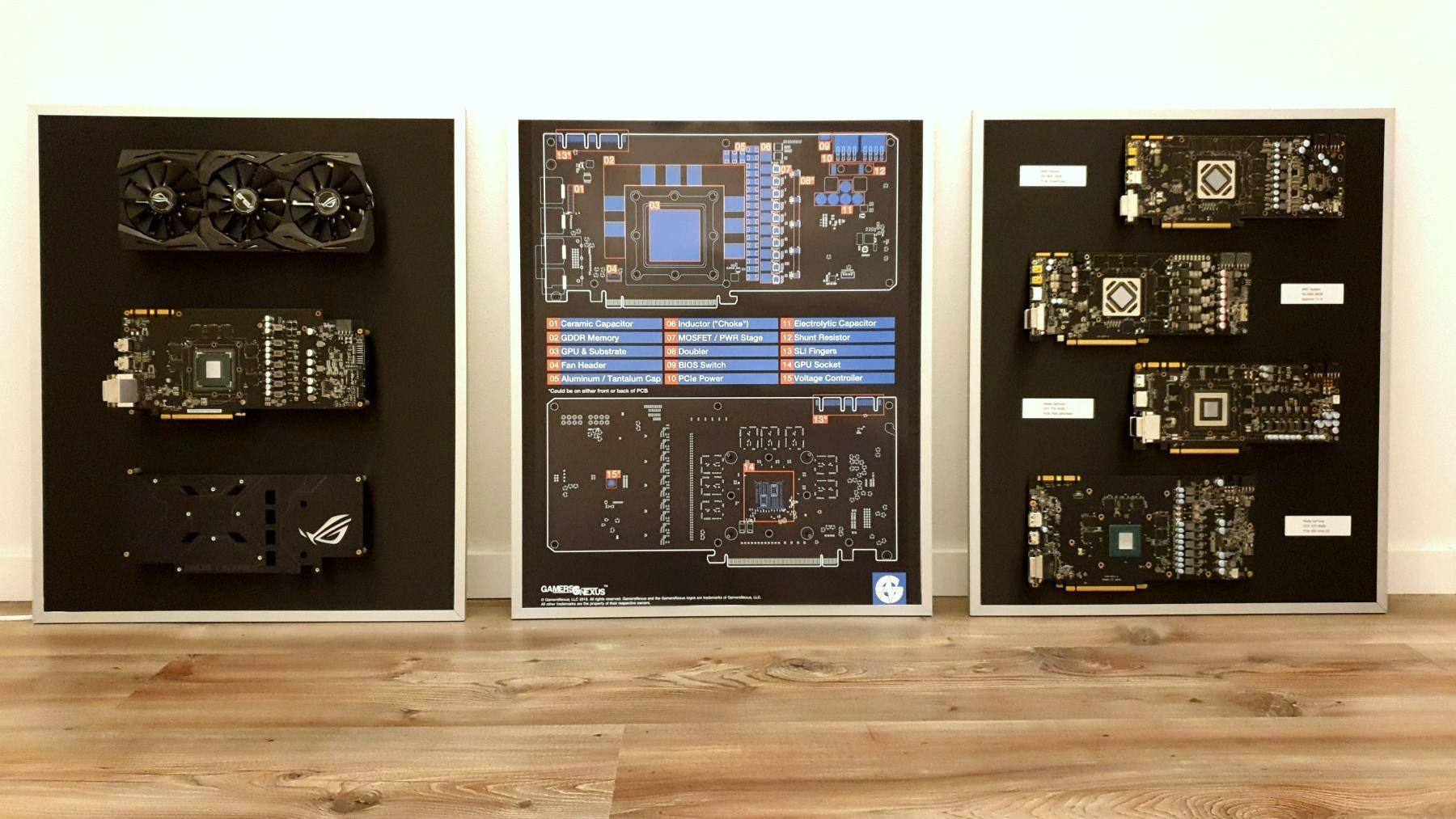

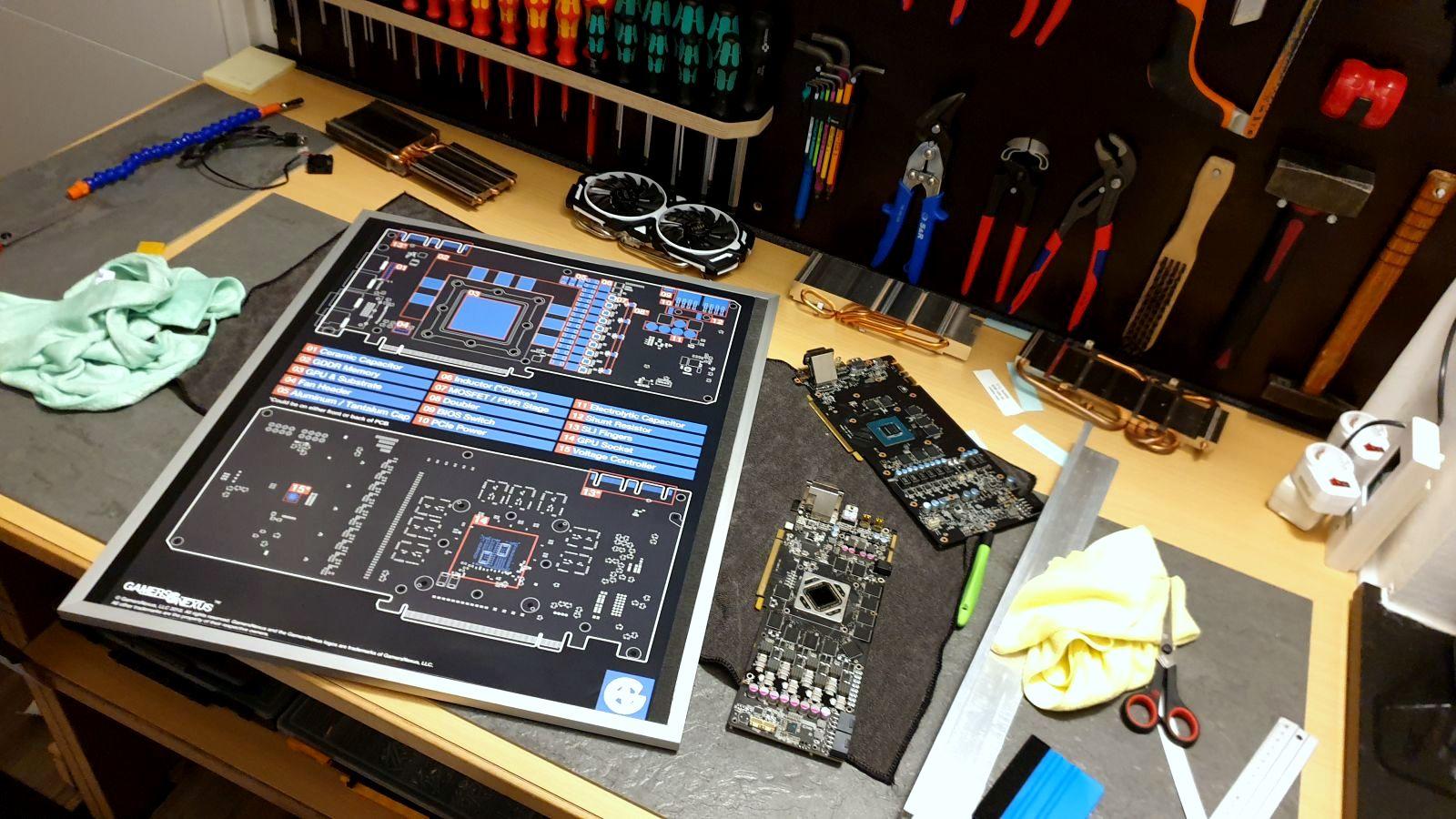

Insgesamt habe ich drei von den folierten Bildern fertig gemacht. Nun konnte ich mit dem ersten Bild anfangen. Das erste Bild ist nur ein Poster, was die Komponenten einer Grafikkarte beschreibt. Das Poster habe ich vom Gamers-Nexus Shop.

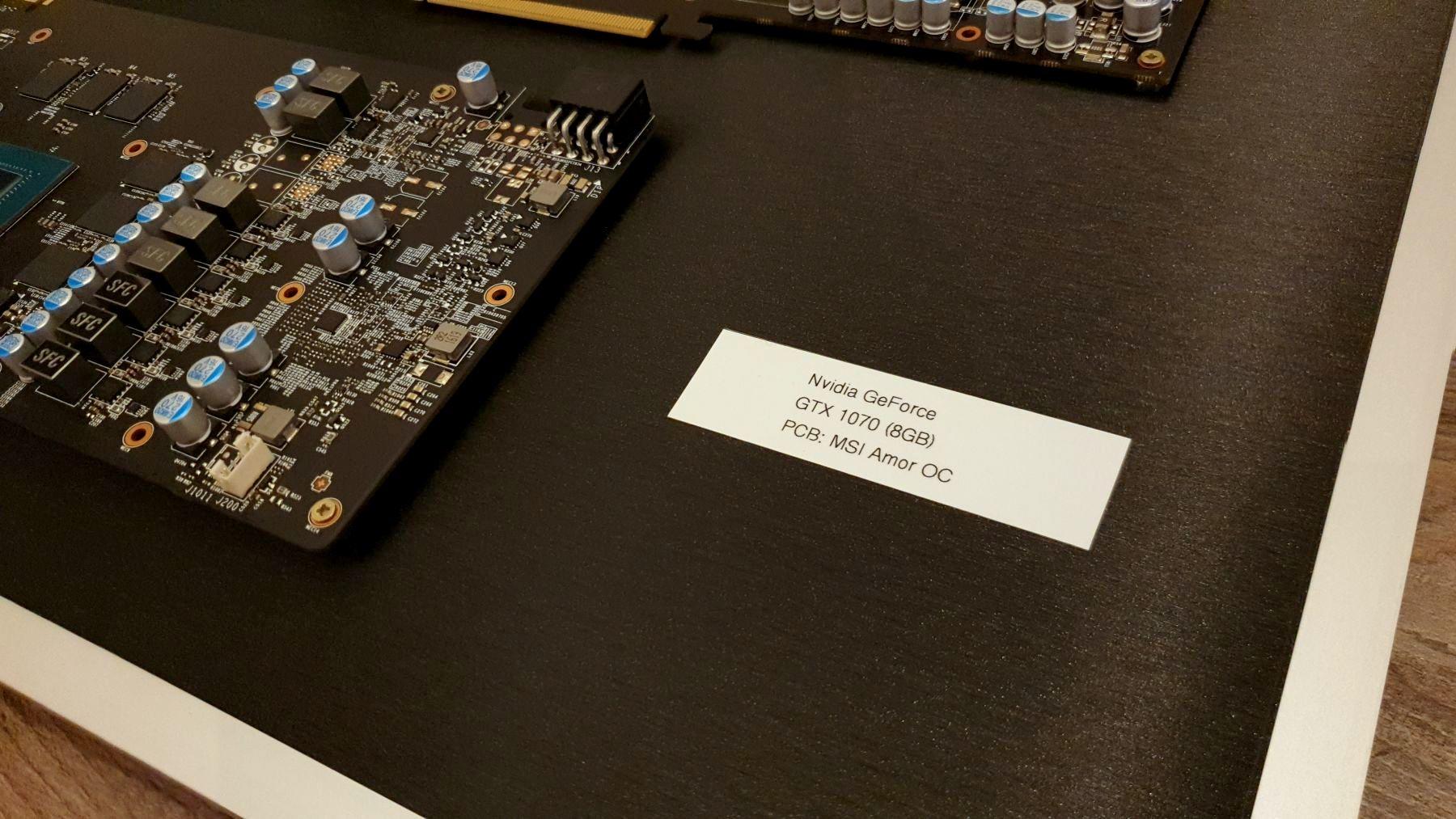

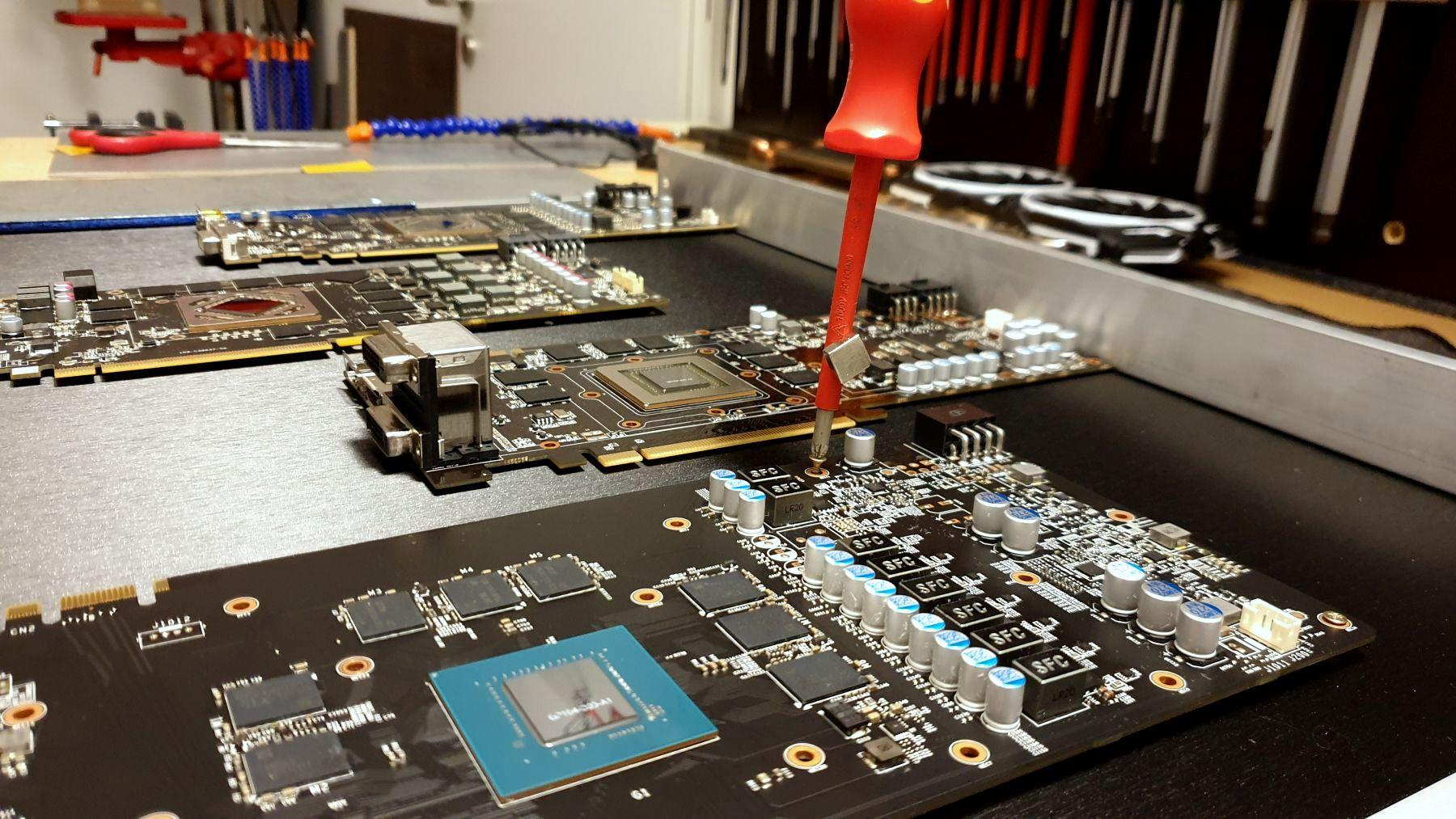

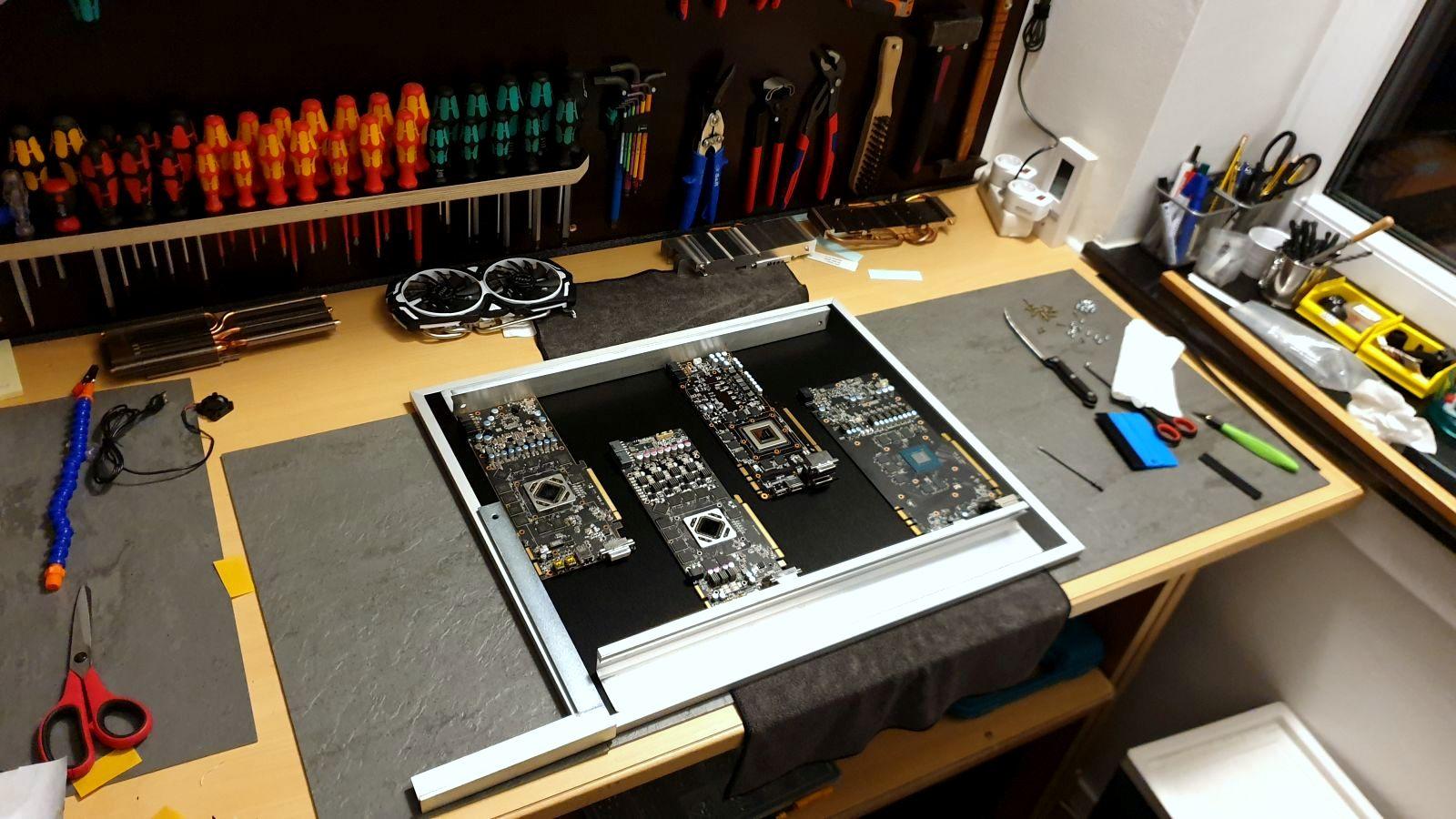

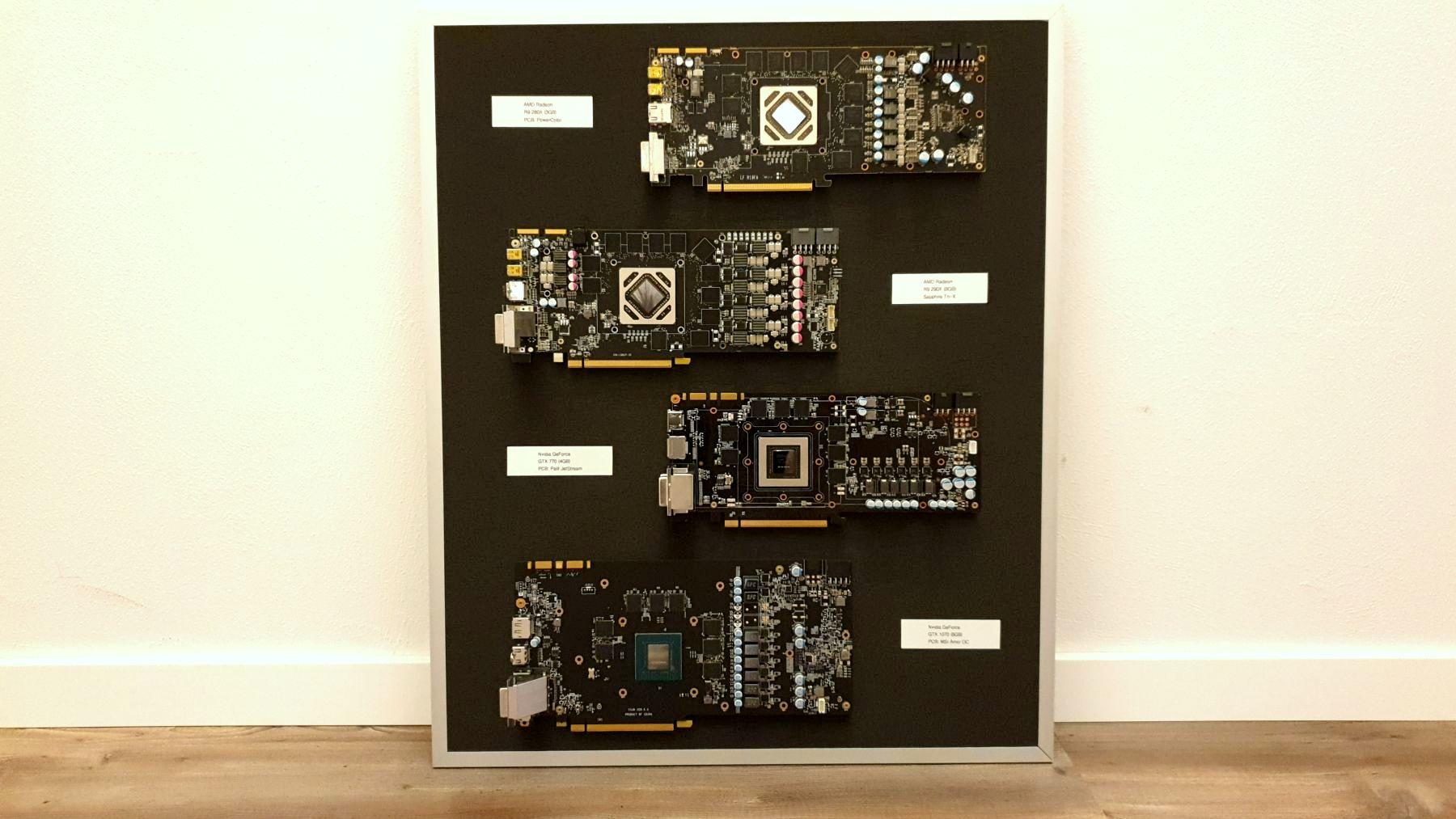

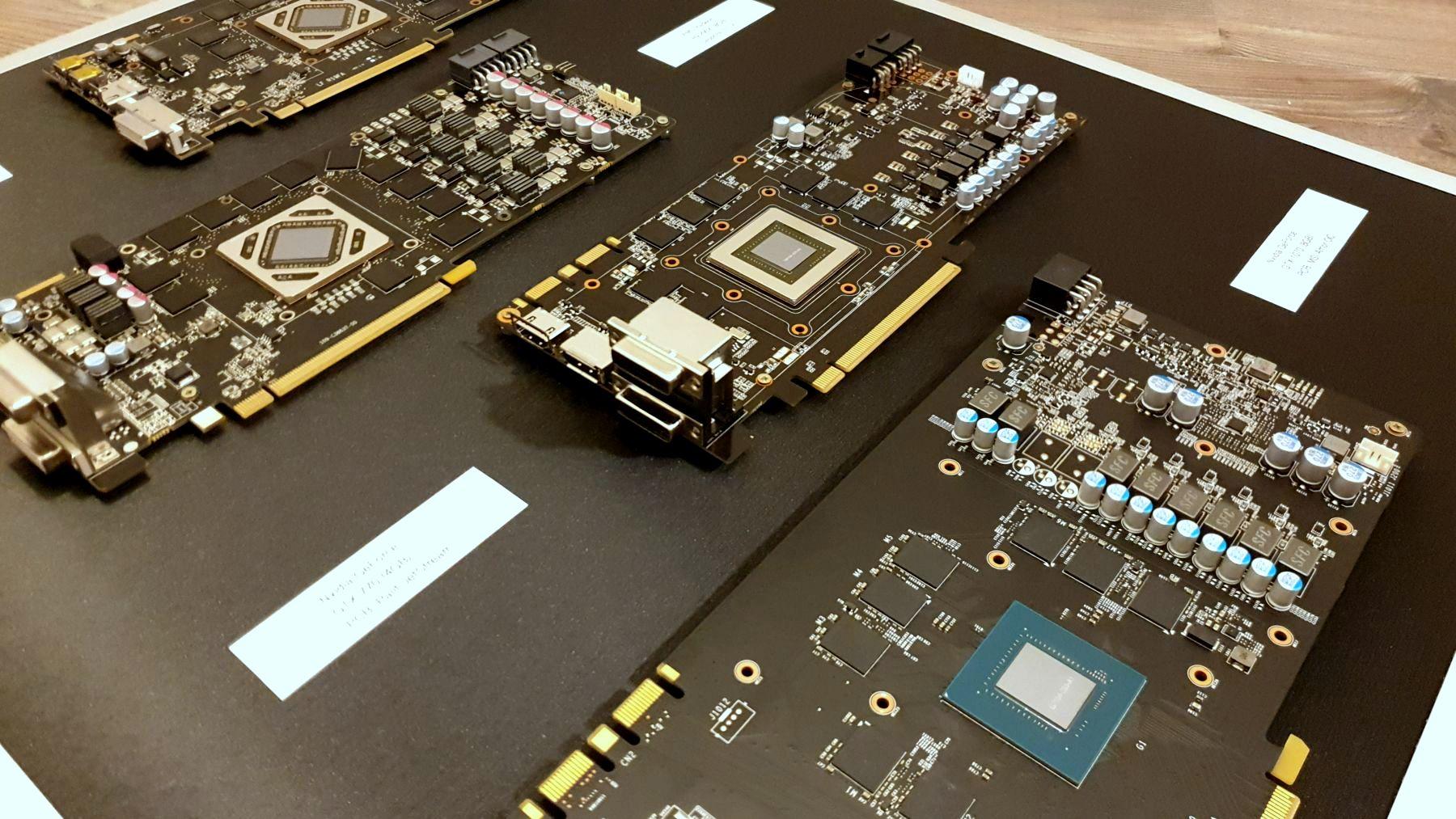

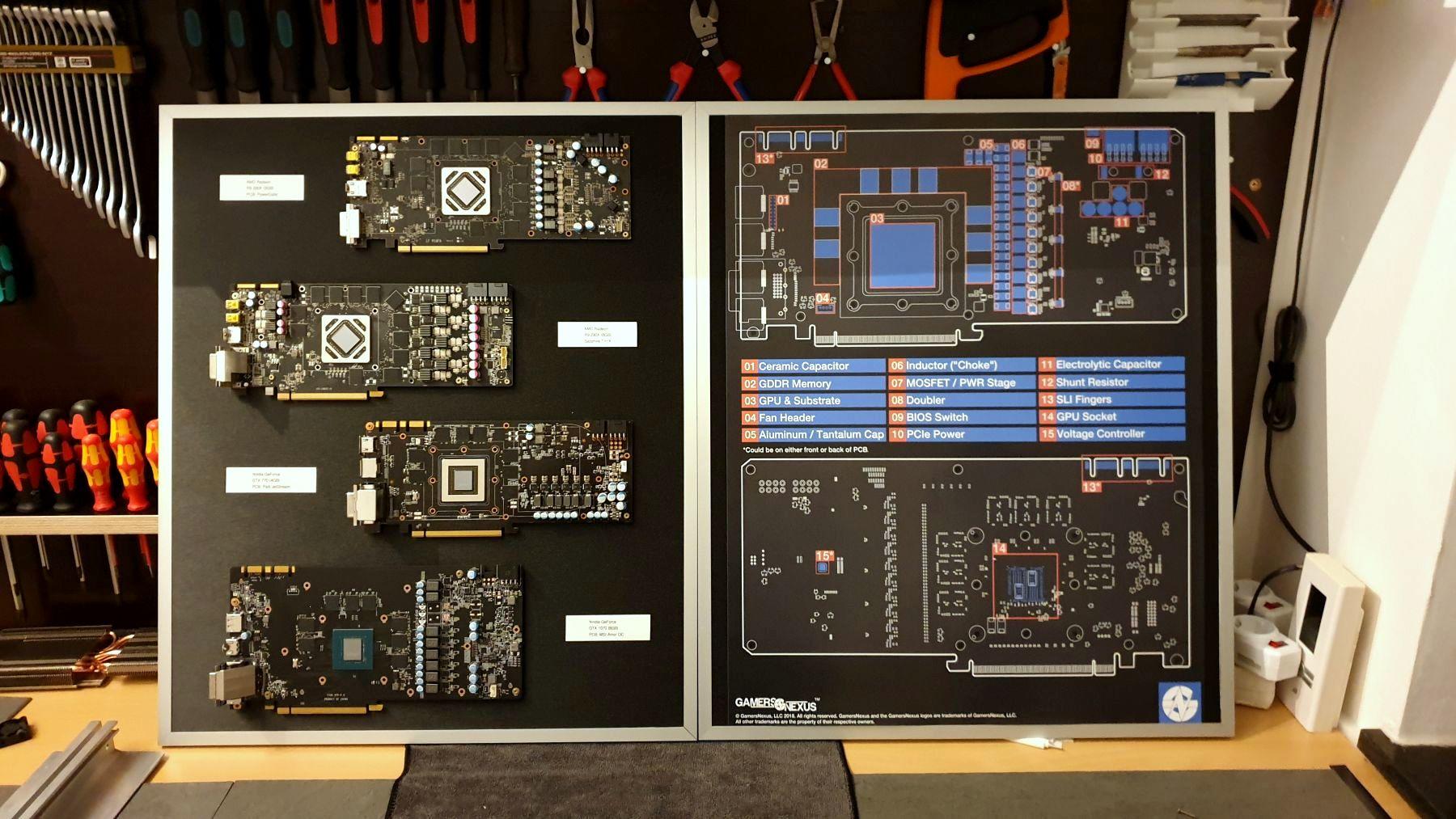

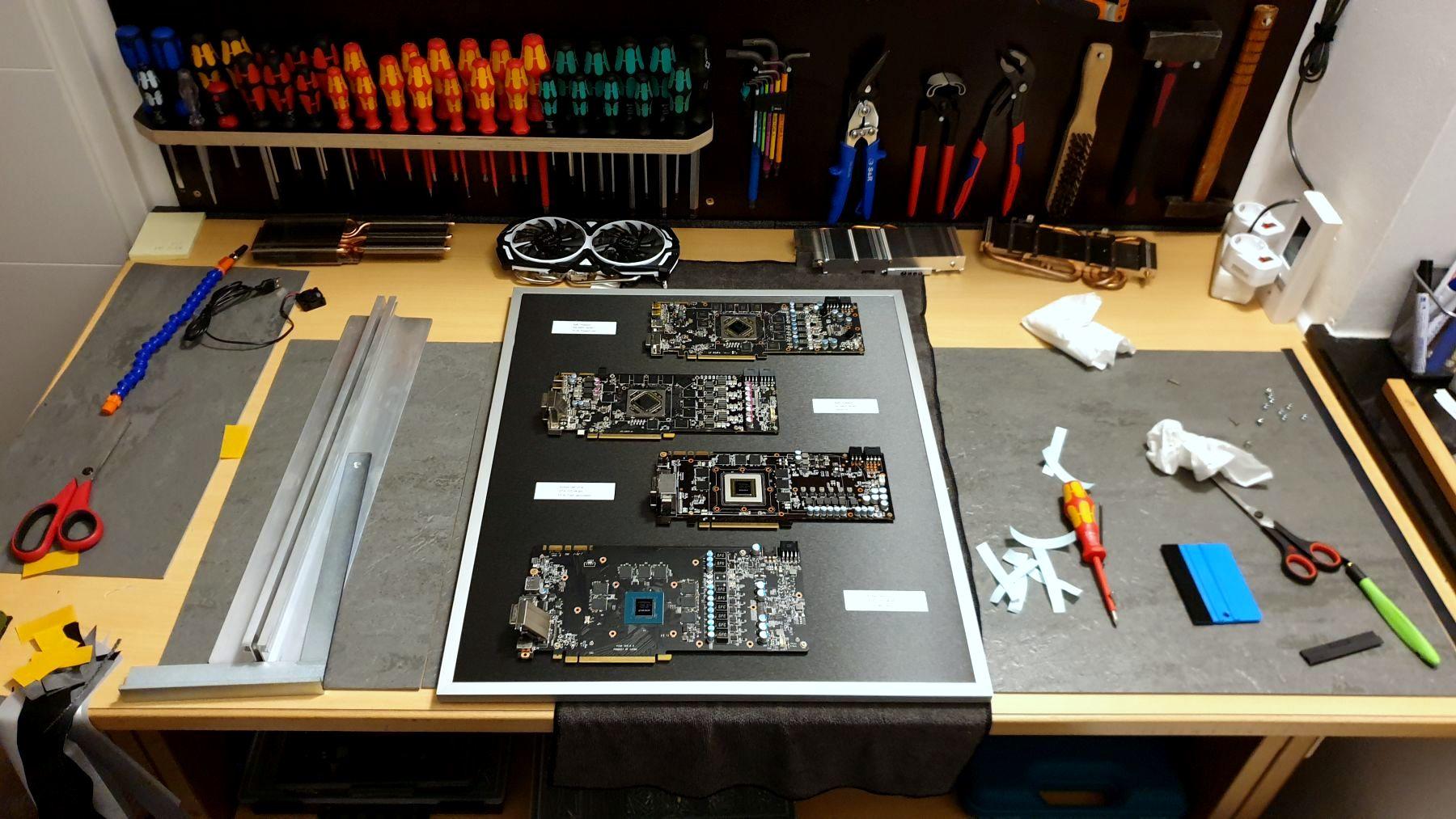

Das zweite Bild war da schon ein wenig aufwendiger. Denn diesmal brauchte ich zu dem Poster auch passende Hardware. Schließlich wollte ich den direkten Vergleich zu erklärender Zeichnung und Hardware. Ich entschied mich für zwei AMD und zwei Nvidia Grafikkarten. Anschließend wurde alles sauber ausgerichtet, vermessen, beschriftet und mit kleinen Abstandshaltern montiert.

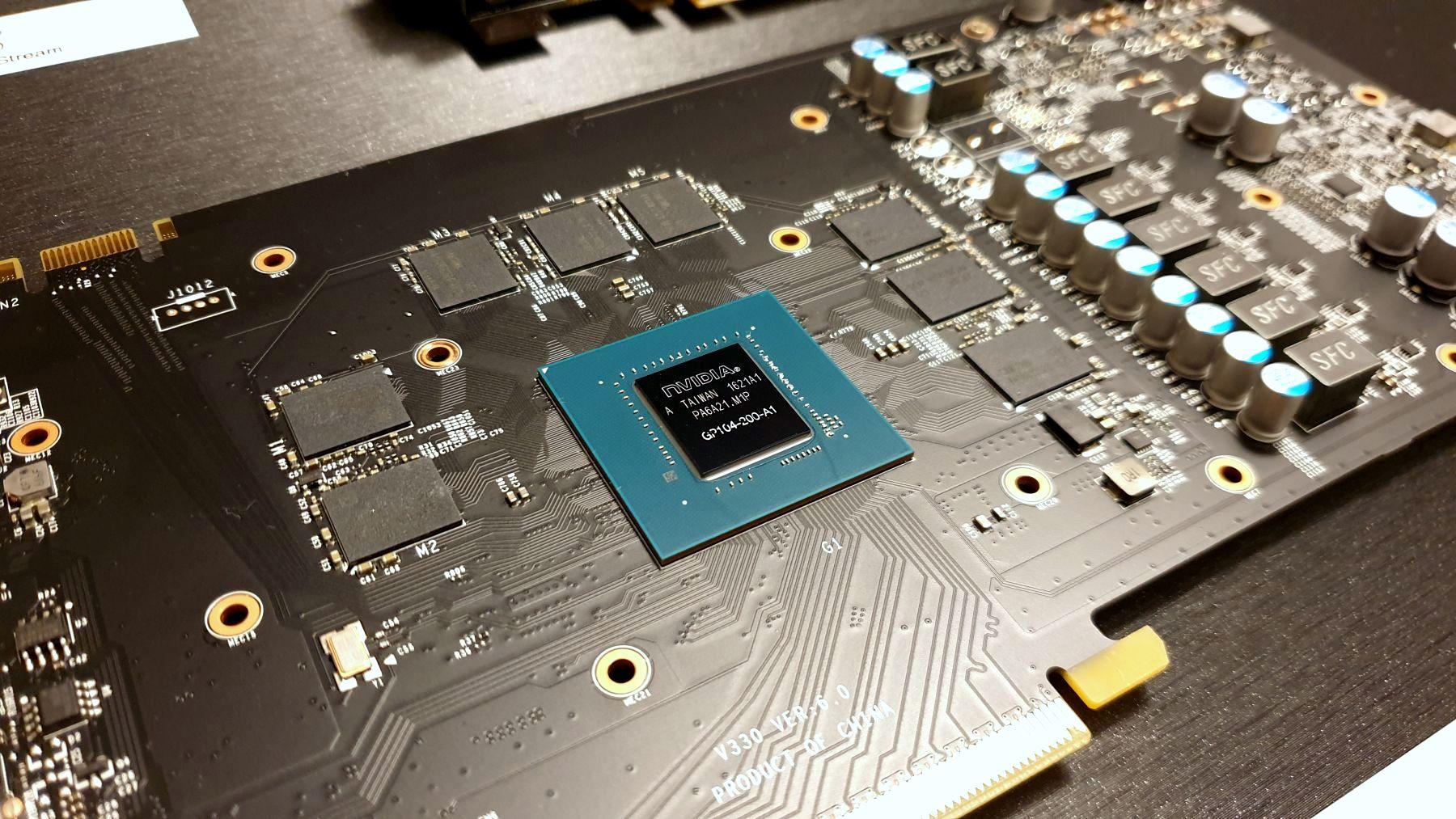

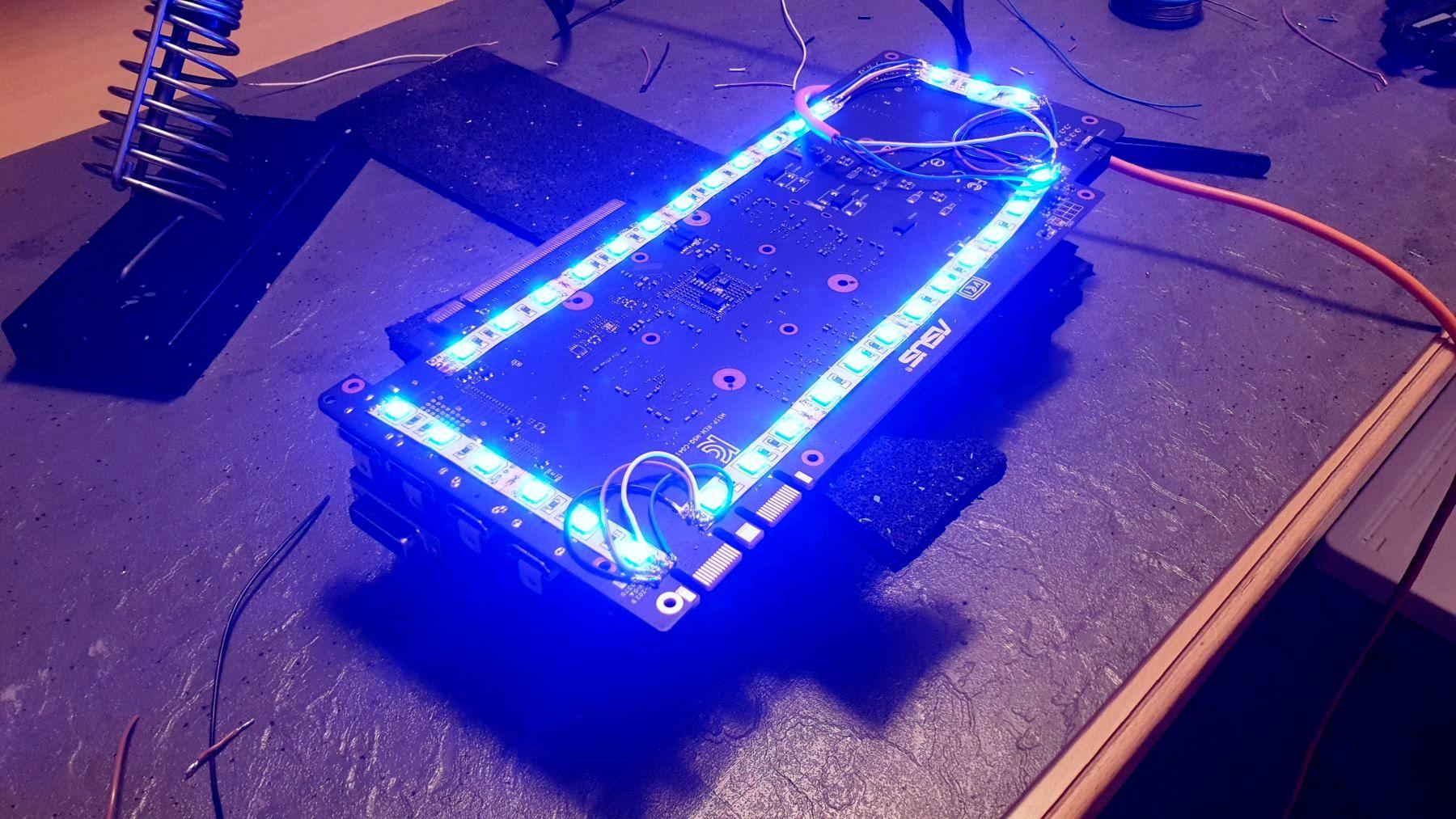

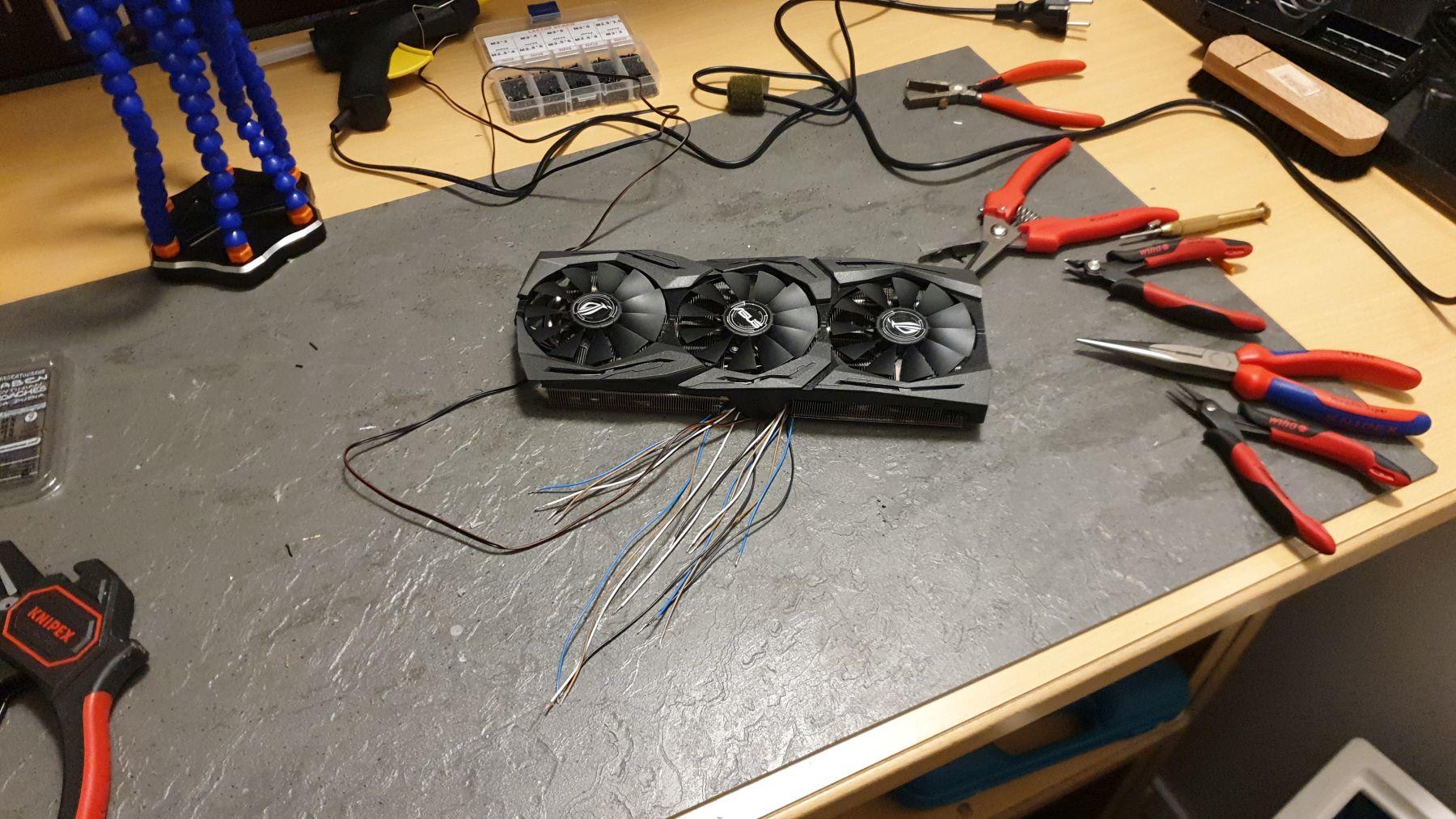

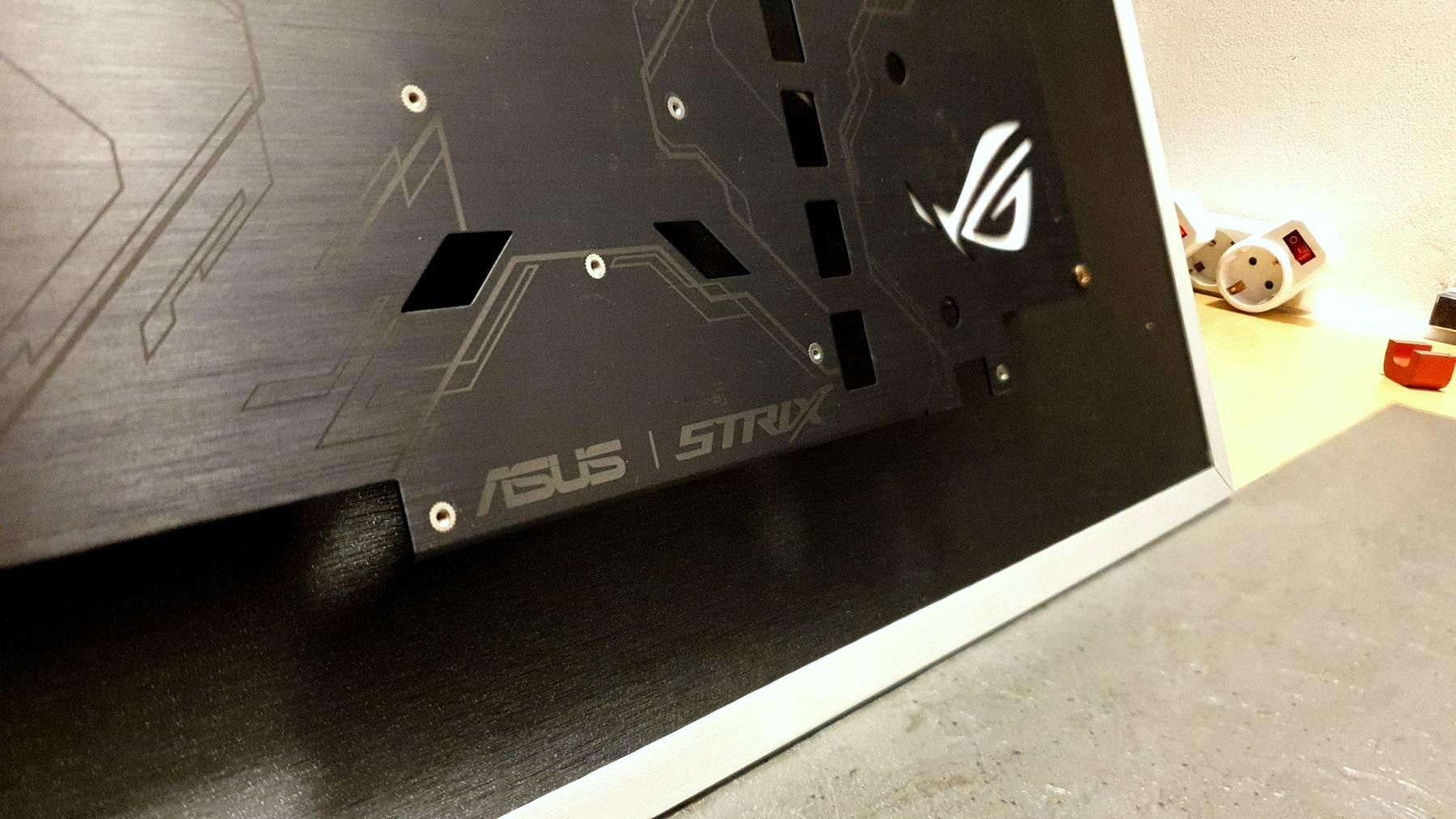

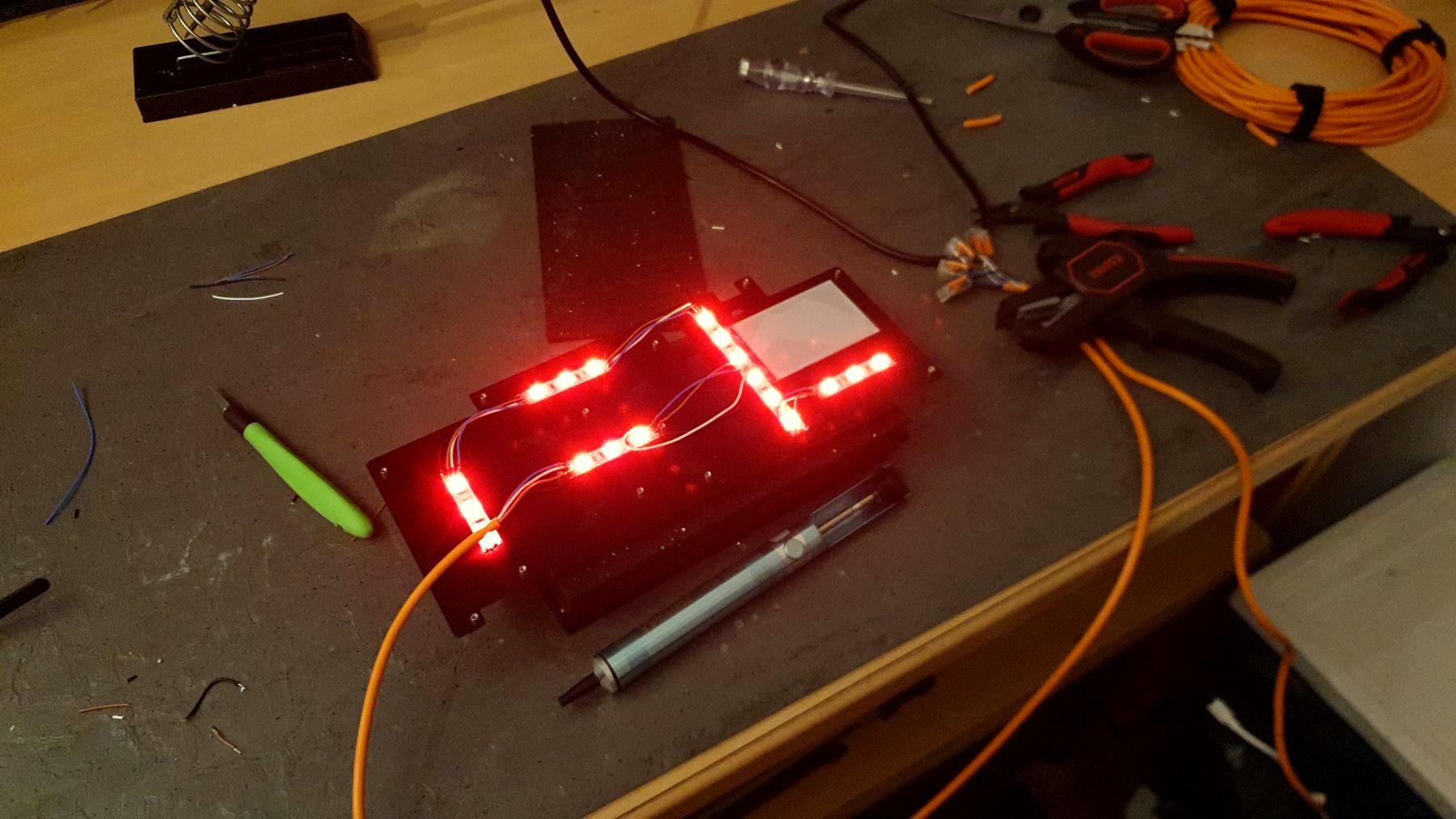

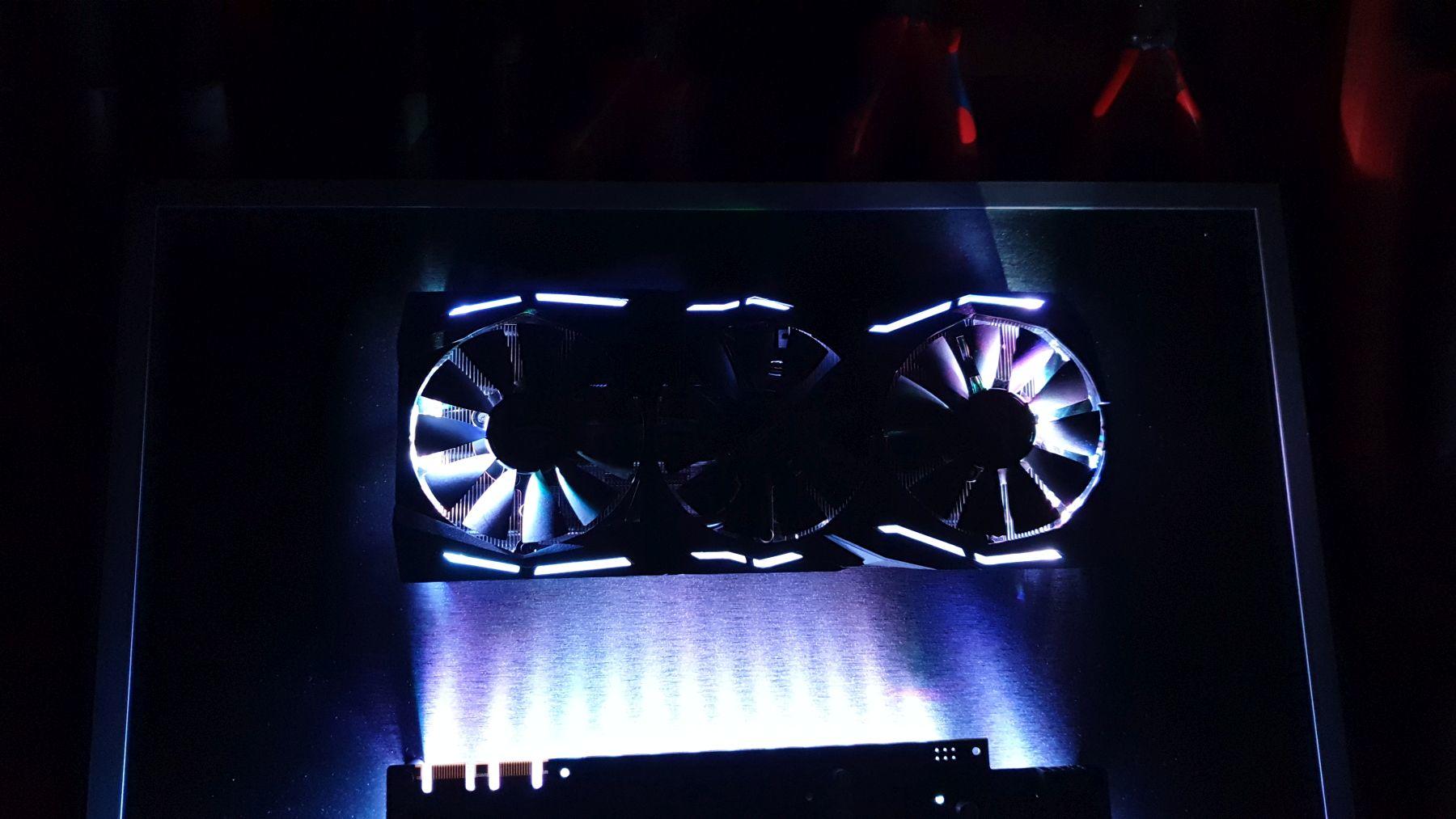

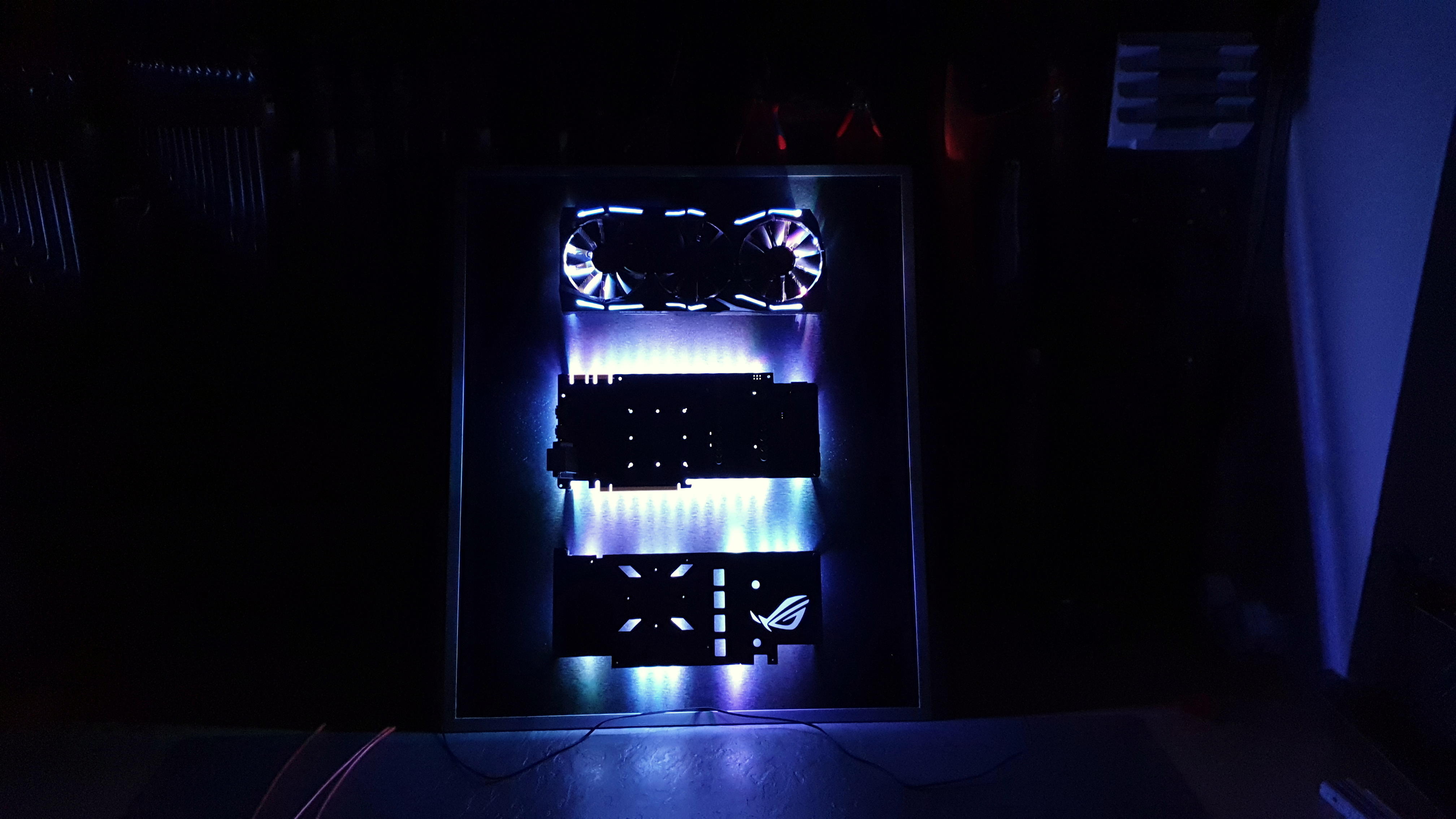

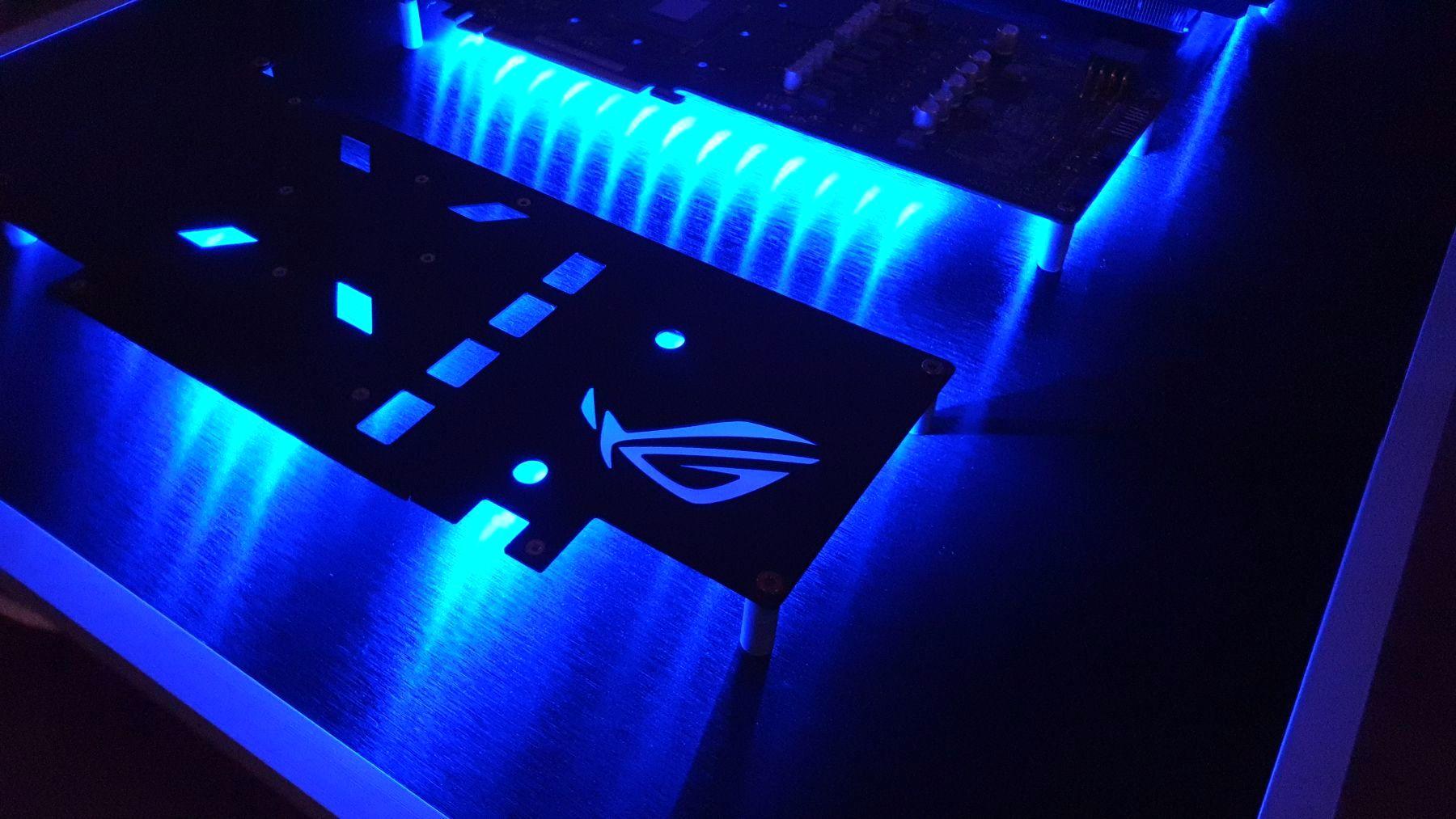

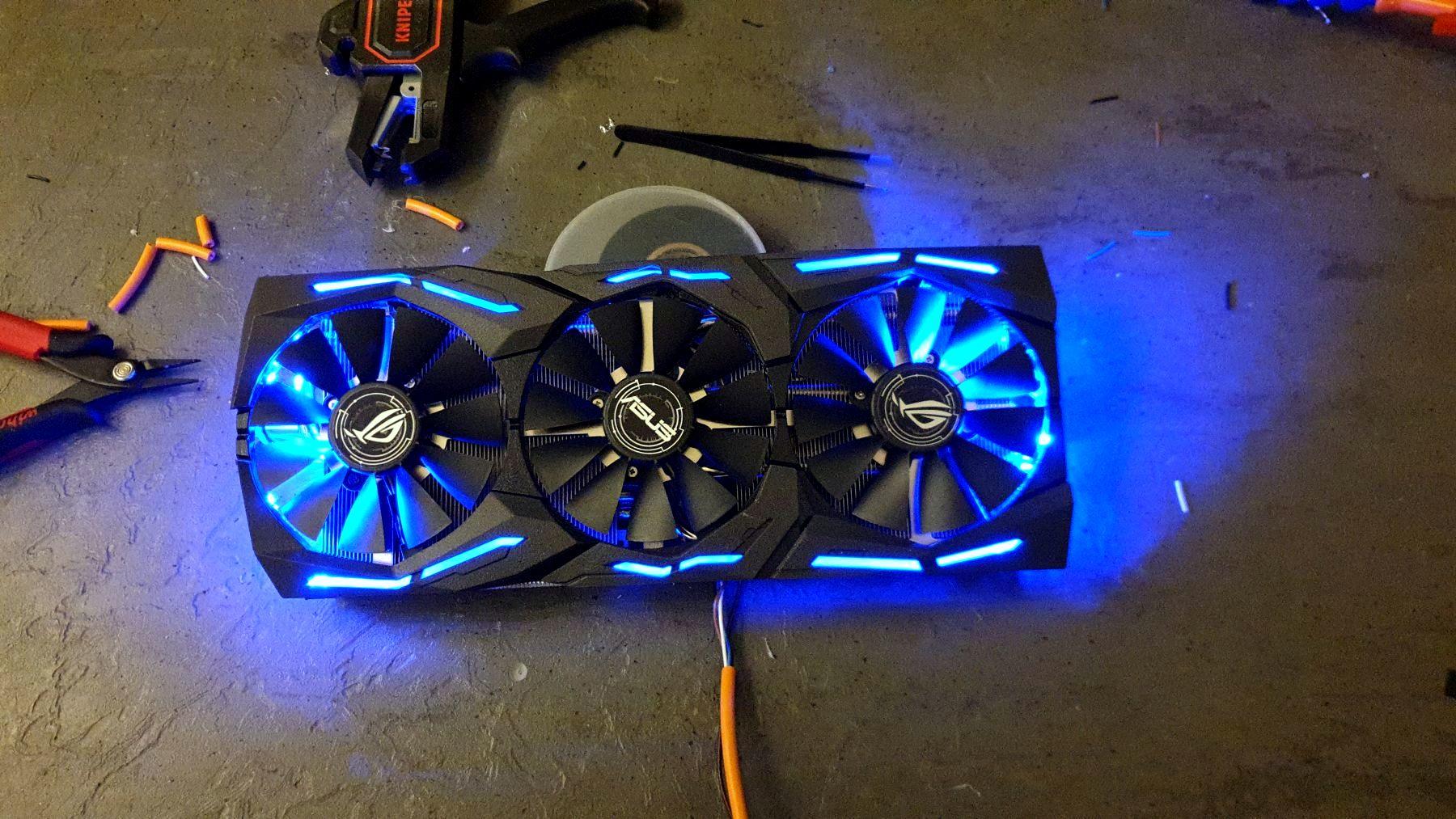

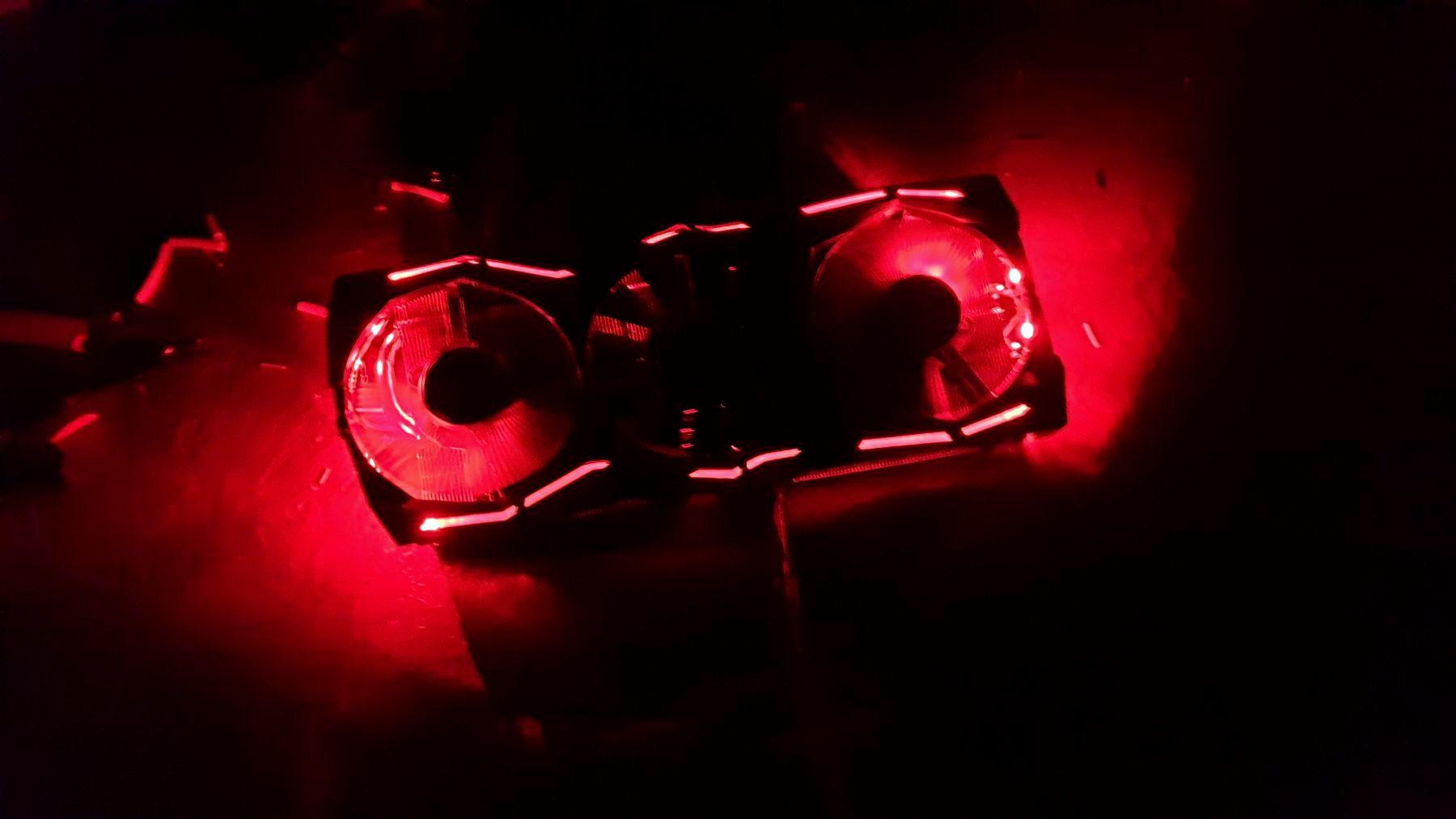

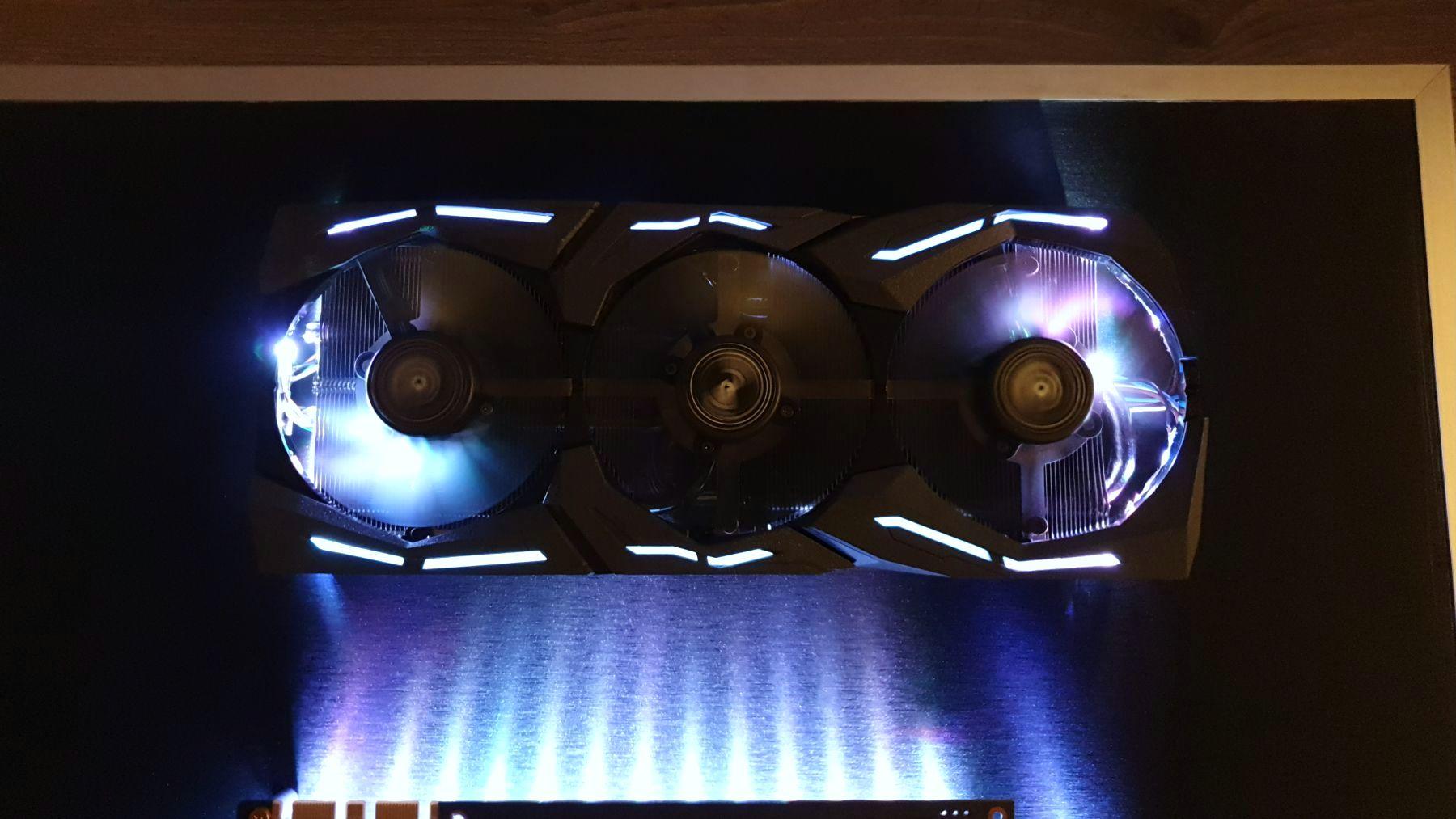

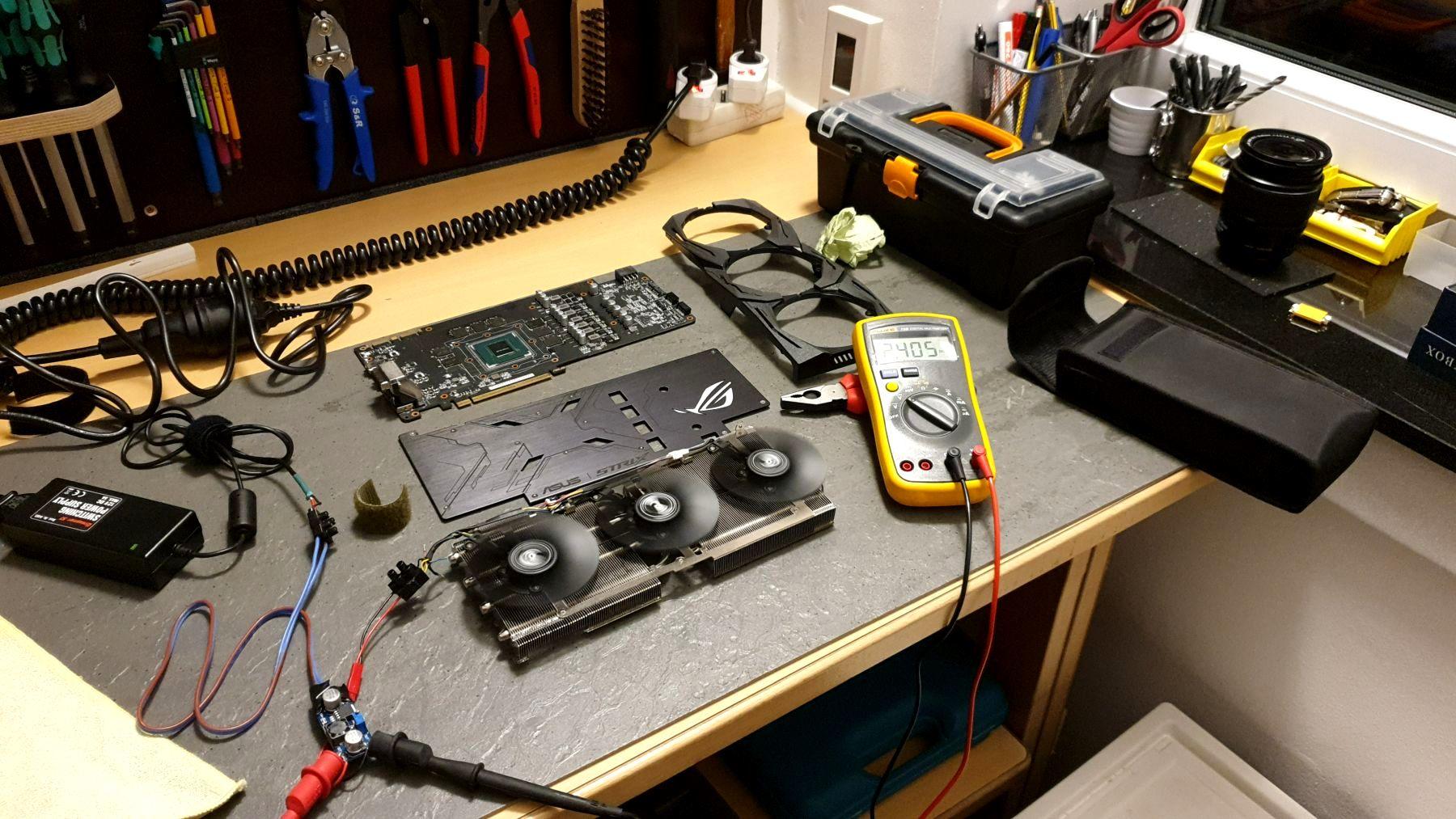

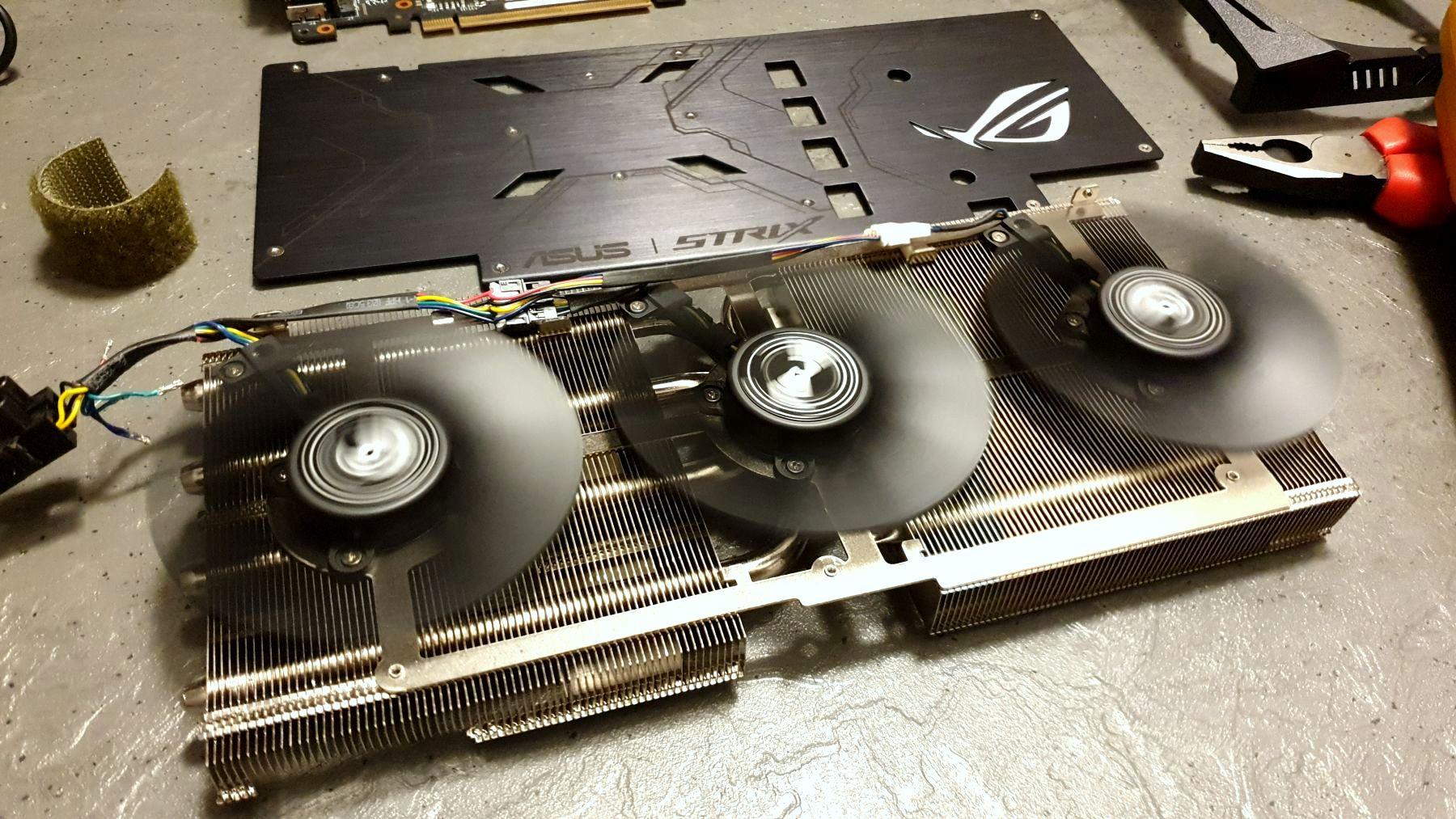

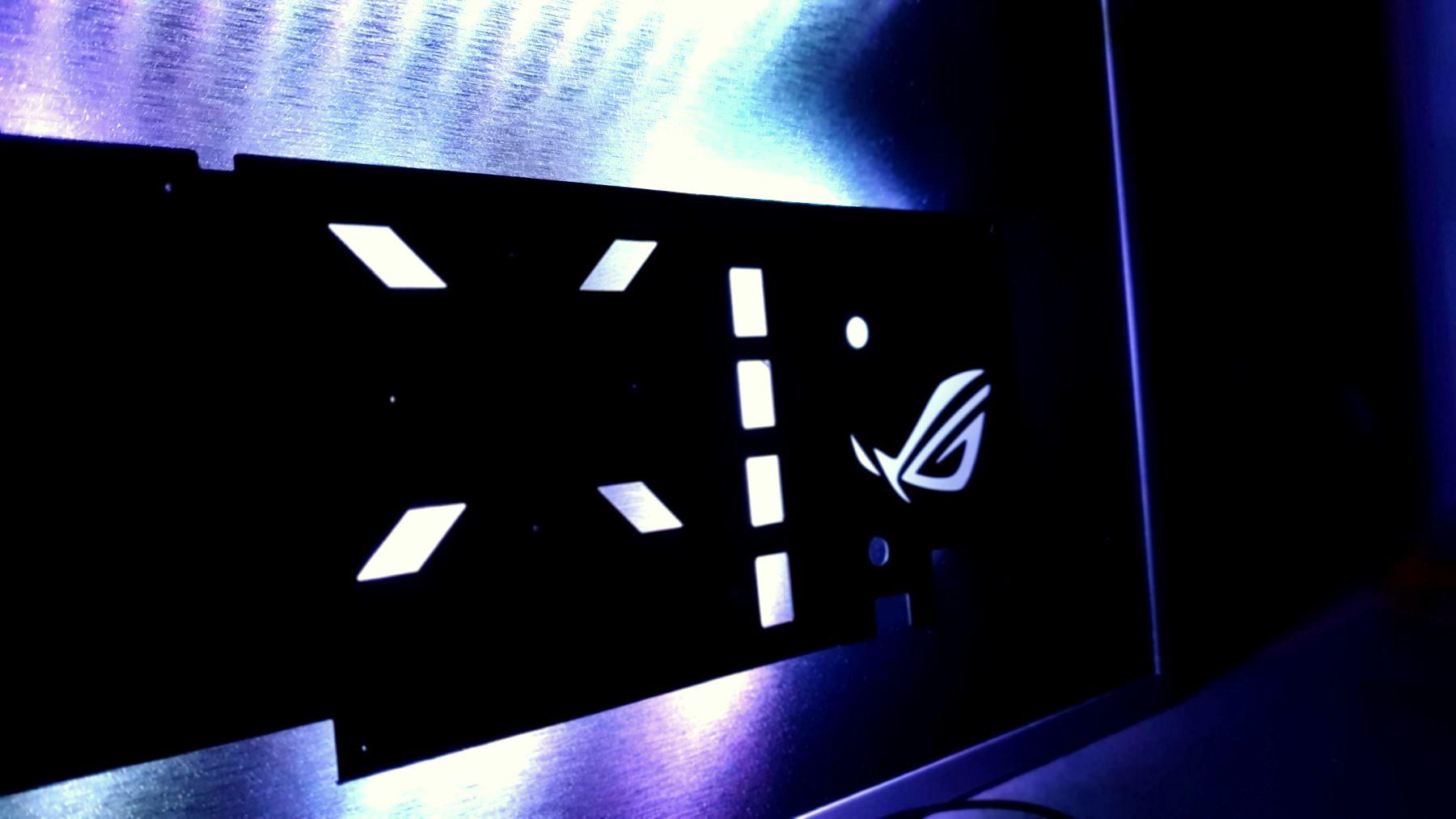

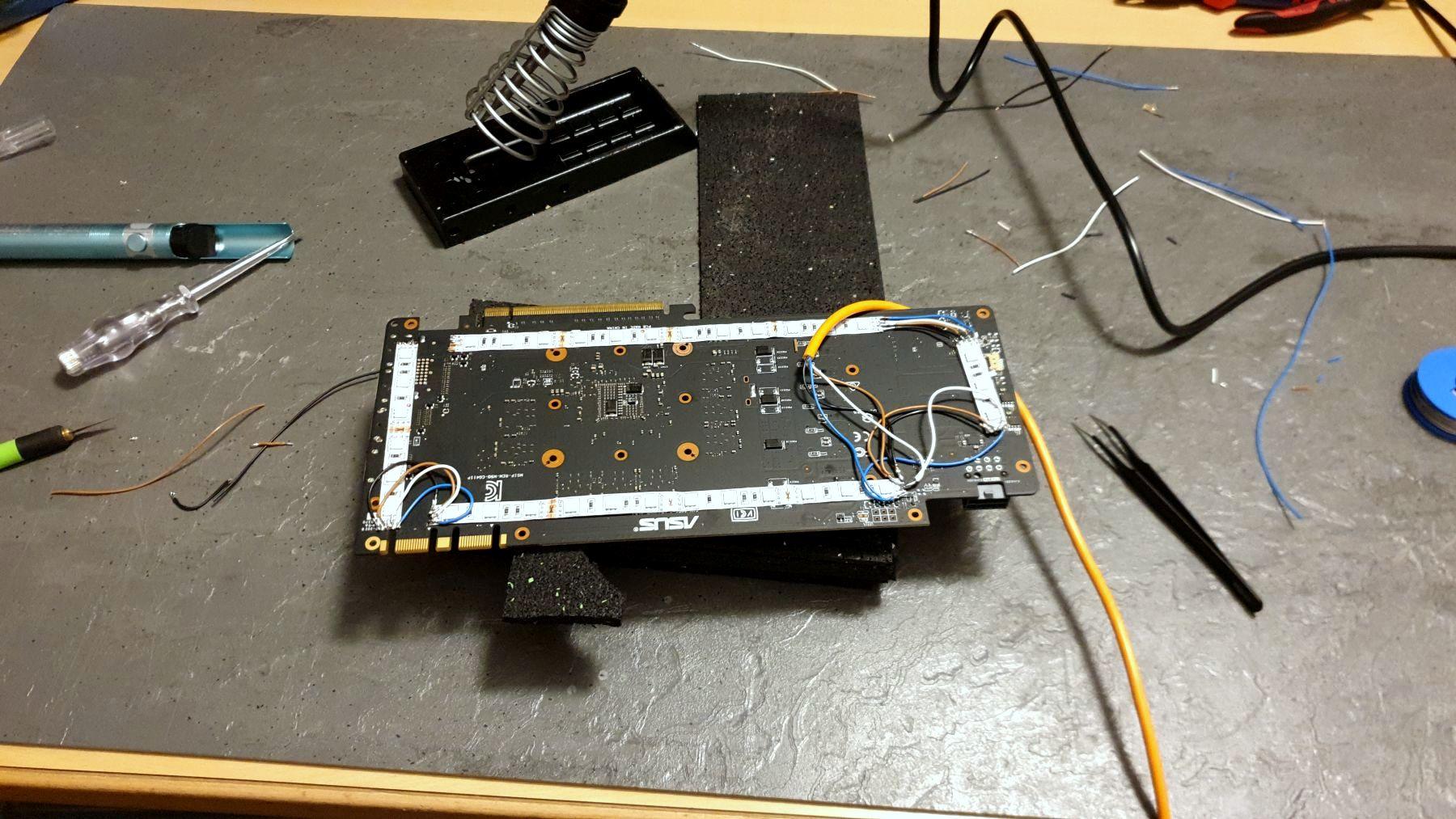

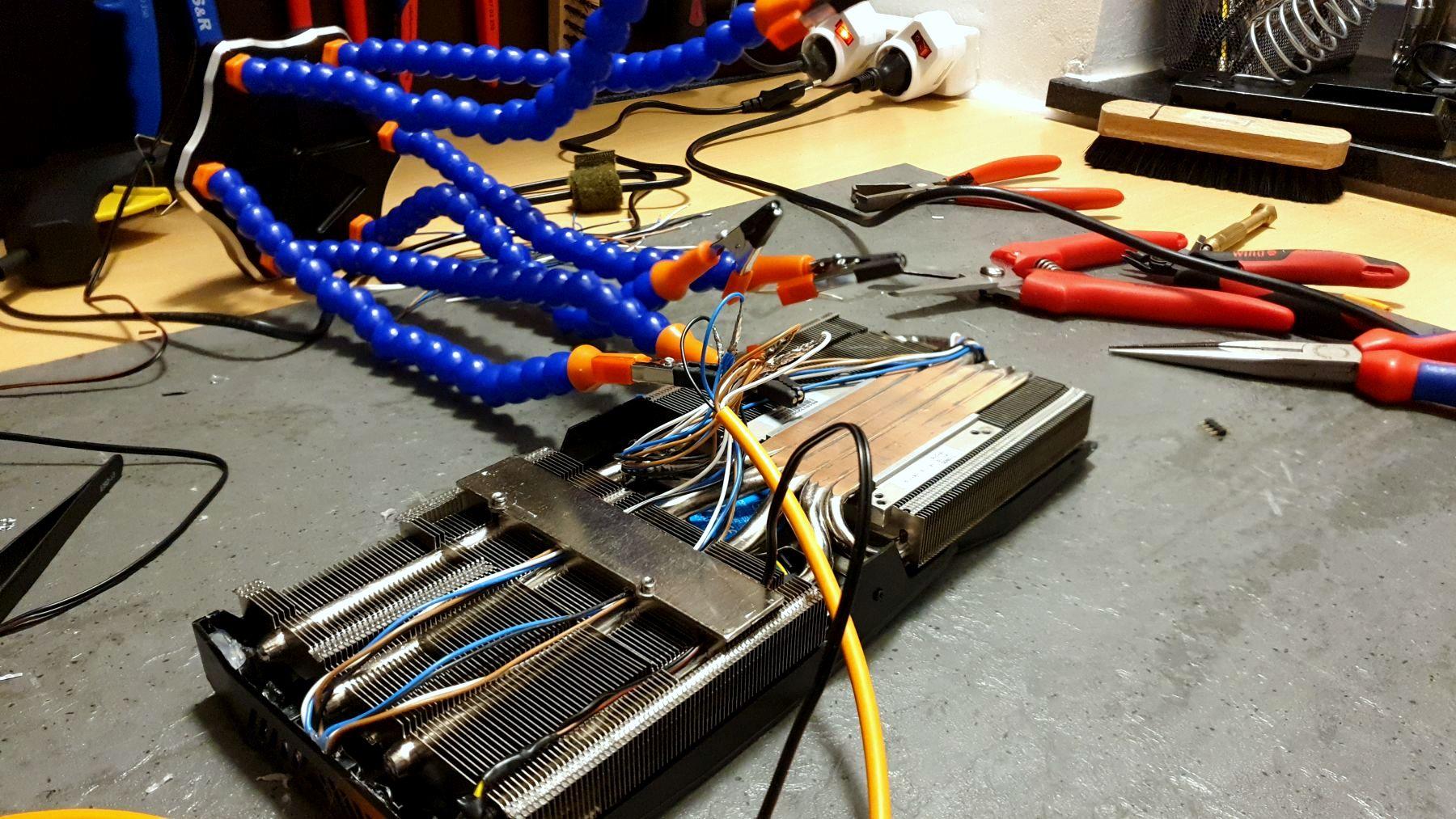

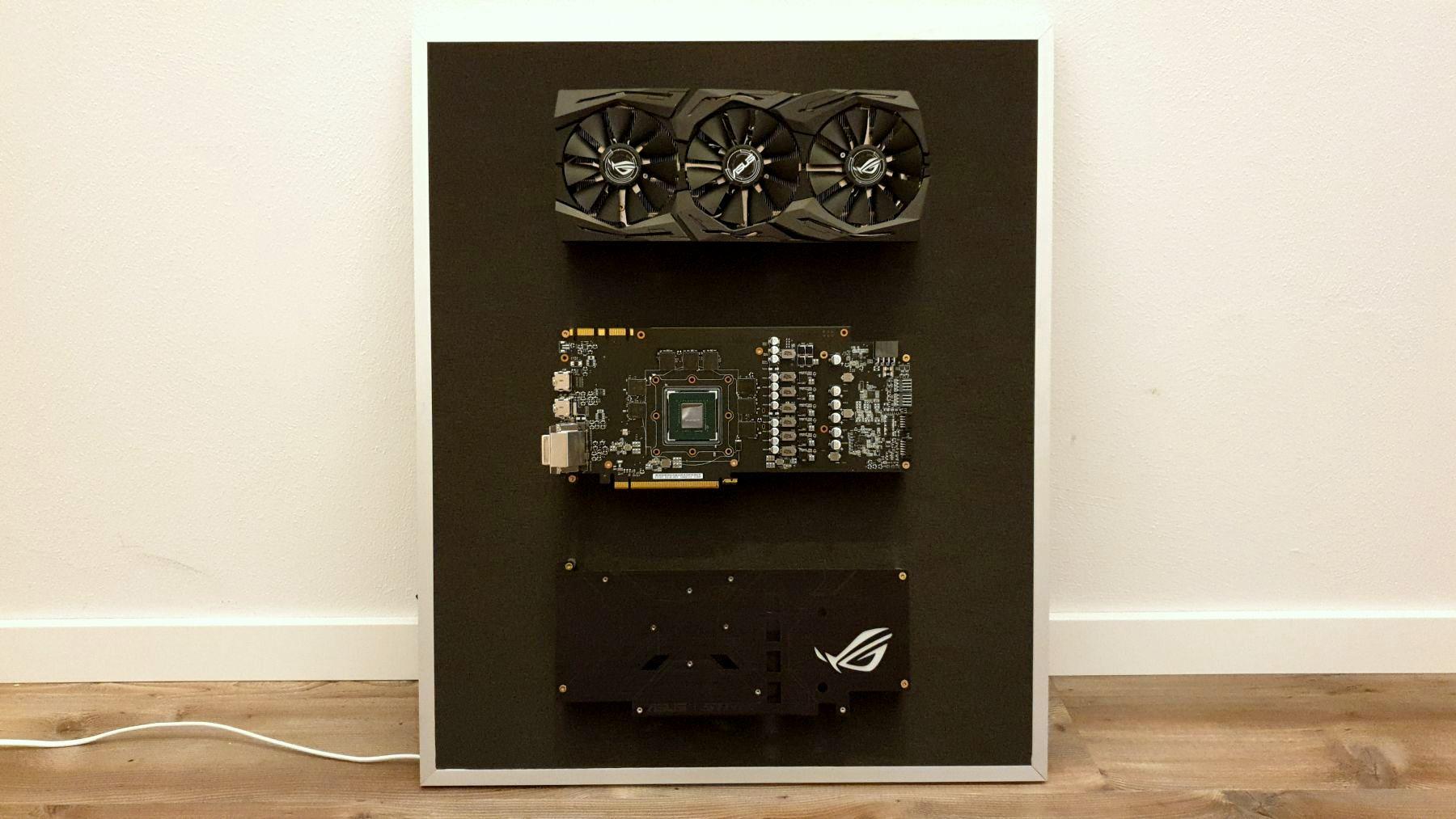

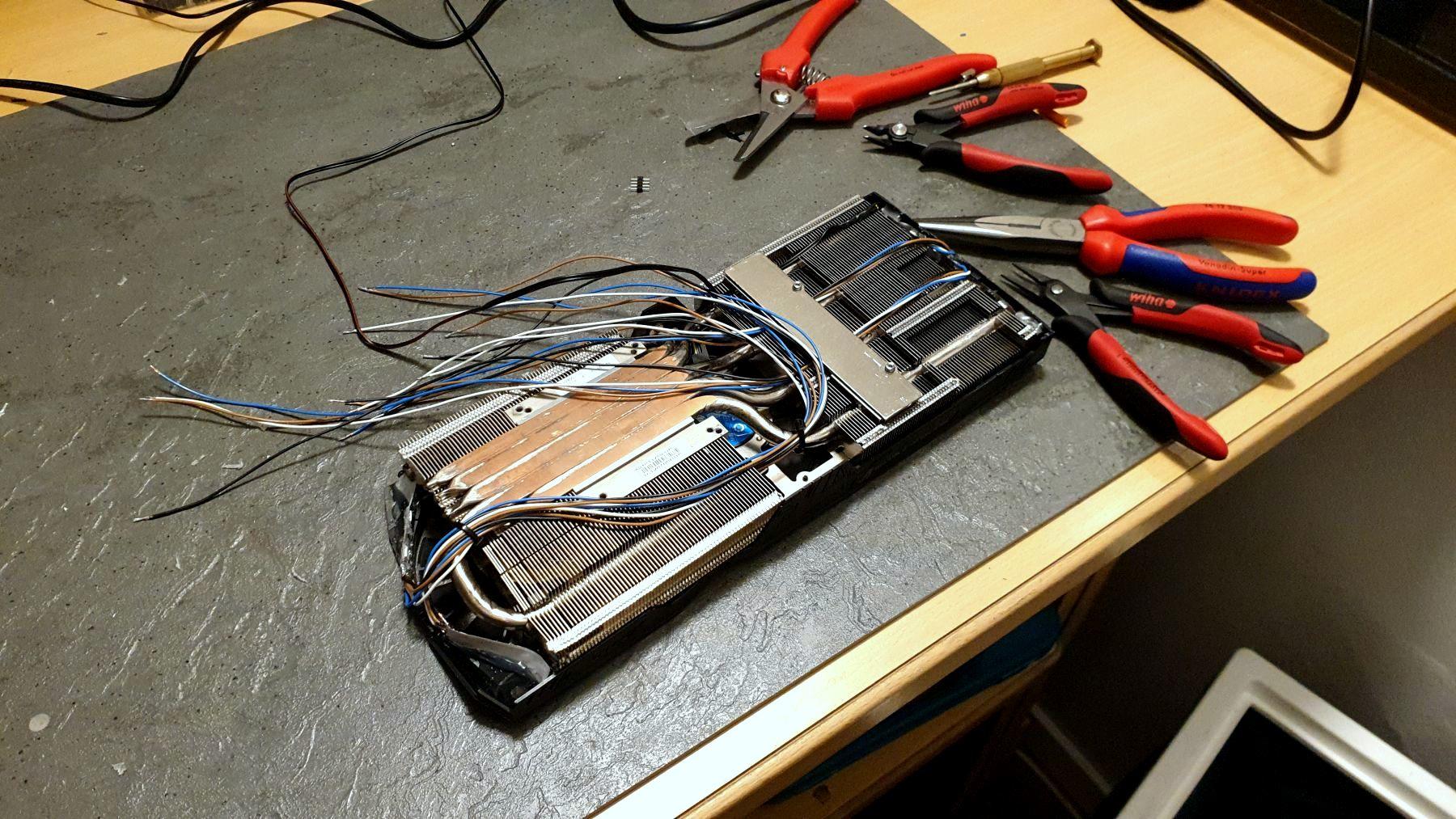

Das dritte Bild war mit Abstand am schwierigsten umzusetzen. Die Grafikkarte, eine GTX 1070Ti Strix, sollte sowohl noch leuchten, als auch noch drehen. Die Lüfter bei geringer Drehzahl zum drehen zu bringen war noch recht einfach. Die RGB Stripes aber zu verlegen und vor allem zu verlöten war ne echt mühsame Arbeit. Zumal ich nicht gerade wenig löten musste, da ich alles regelbar haben wollte. Hier mal ein paar Einblicke vom Arbeitsumfang:

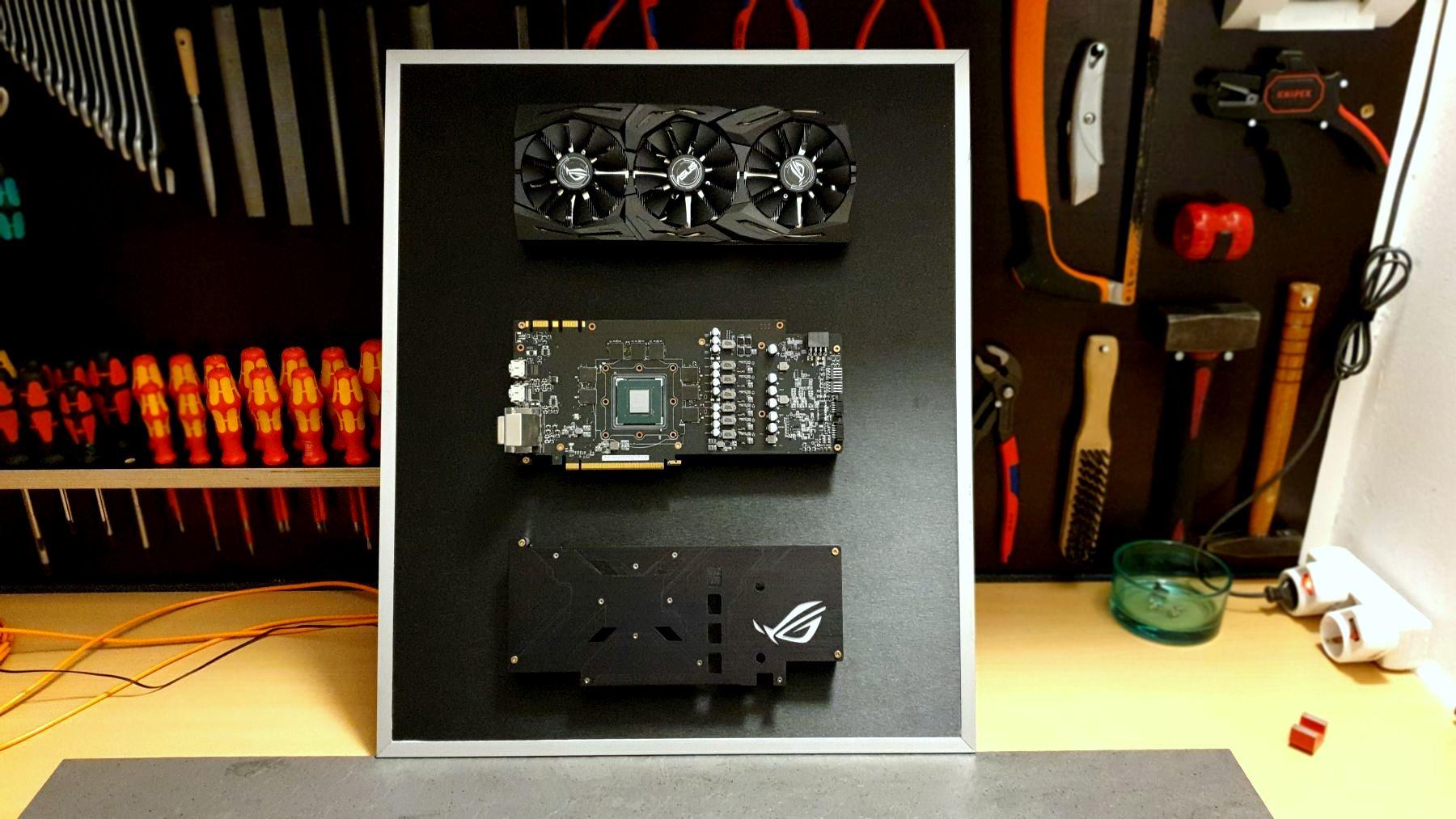

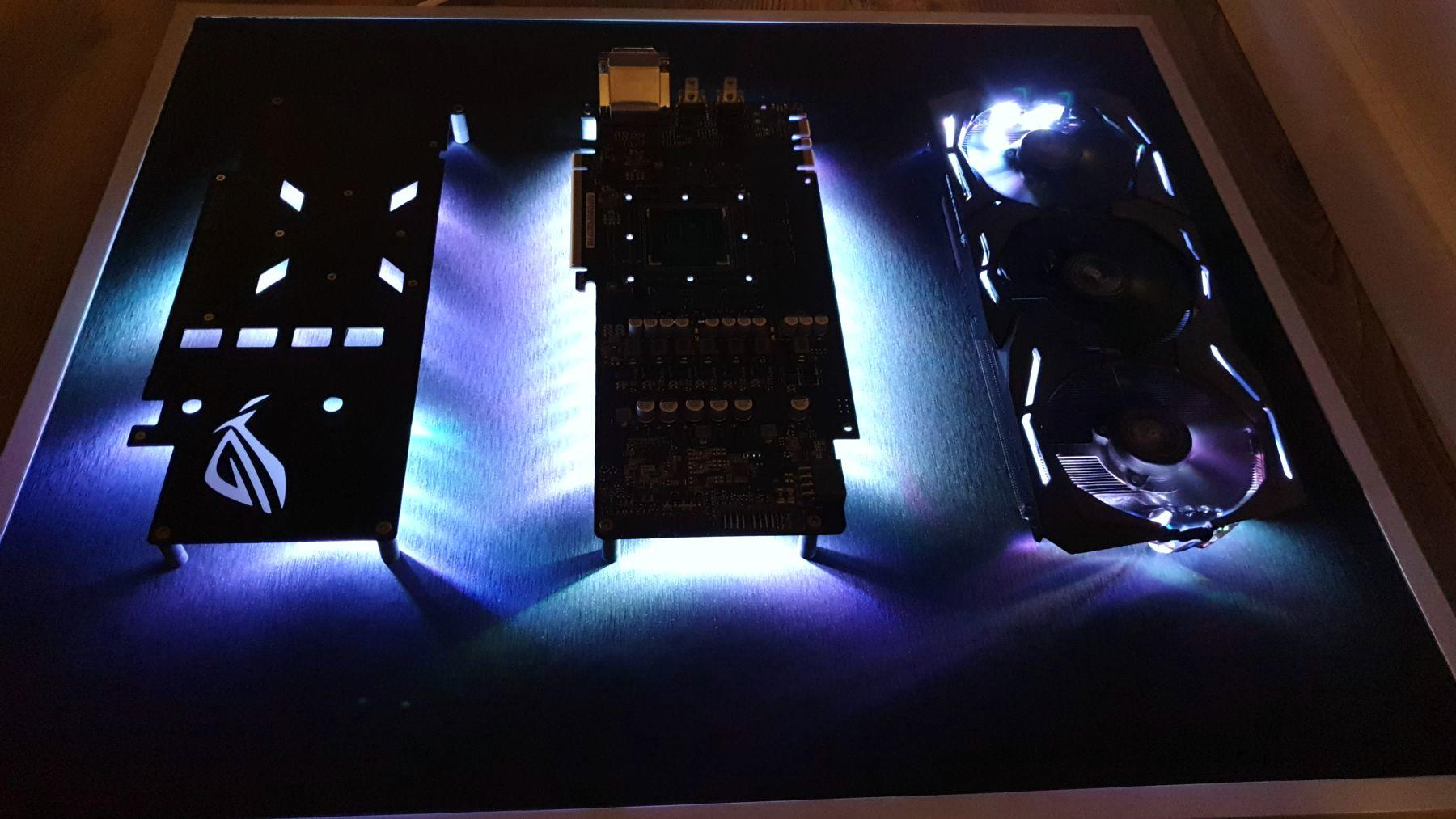

Nach den ganzen Tests und der Fixierung der Kabel und Stripes konnte ich mit der Montage weitermachen. Da ich auch hier für die Beleuchtung einen kleinen Abstand brauchte, habe ich mir die selben Abstandhalter gebaut, wie schon bei dem Notebook-Bild. So schaut das fertige Bild aus:

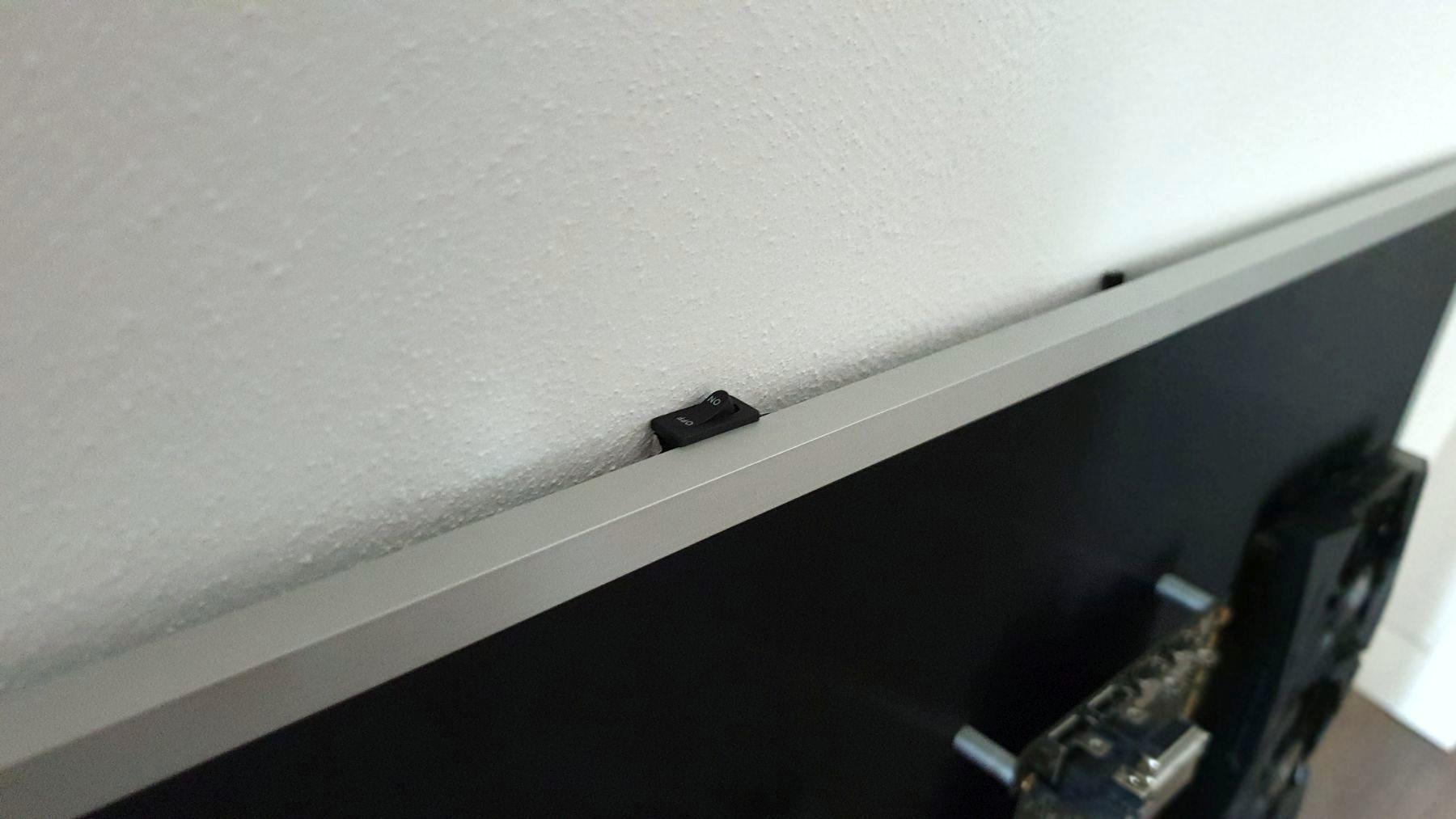

Die Lüfter kann ich sowohl zusammen mit der Beleuchtung laufen lassen, aber auch manuell jederzeit über einen kleinen Kippschalter ausstellen. Die Drehzahl ist so hoch, dass sich die Lüfter gerade noch so dauerhaft drehen. So erzeugen sie keine Geräusche und verbrauchen fast kein Strom. So der Kippschalter (und drüber der IR-Empfänger) aus:

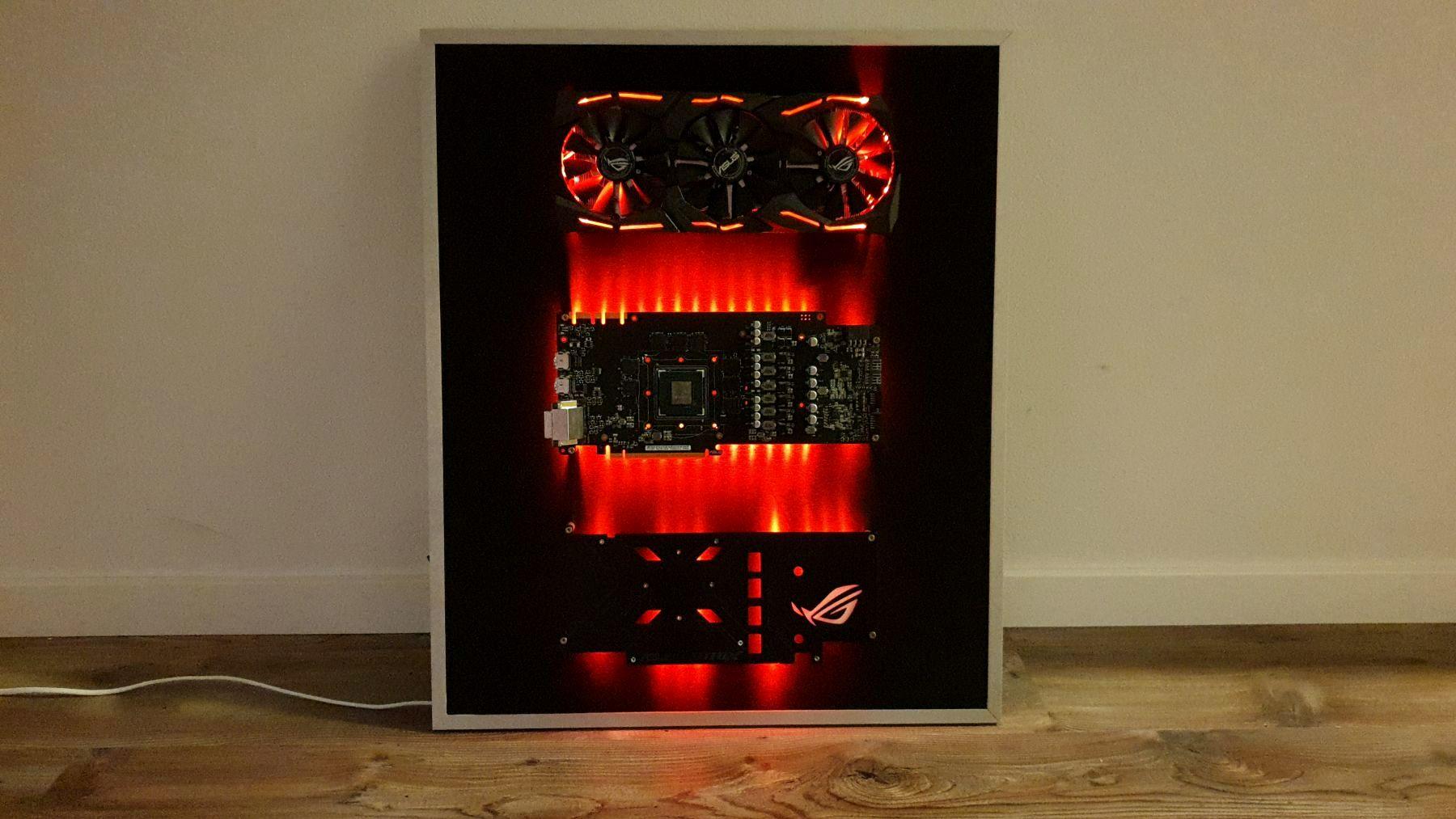

Aktuell betreibe ich das Bild über einen eigenen Stromeingang und einer IR-Fernbedienung. Ich kann es aber auch an meinen PC anschließen und die Beleuchtung synchron mit dem PC, Tastatur usw. leuchten lassen. Theoretisch könnte man auch die Lüfter ans Mainboard anschließen und sie darüber steuern. ? Das war mir dann aber auch doch zu viel des guten. Man muss ja nicht gleich übertreiben.

Bearbeitet 26. April 2019 von Sk0b0ld

[broly1988]

Omg ich bewundere die Sachen die du machst ? die sehen alle Mega geil aus



[AggiToxi]

Das ist Kunst!  Einfach toll. Verkaufst du sowas auch?

[Sk0b0ld]

Danke für's Feedback.



vor 10 Stunden schrieb AggiToxi:

Verkaufst du sowas auch?

Habe ich eigentlich nicht vor. Gefällt mir nach wie vor immer noch ganz ganz gut.

(sorry, verschrieben^^)

---

Bearbeitet 18. Juli 2019 von Sk0b0ld

[Basilo]

Sehr kreativ, weiter so. Aber was machst du denn mit den Bildern? Hängst du dir die alle in den Keller?

[Sk0b0ld]

vor 18 Stunden schrieb Basilo:

Aber was machst du denn mit den Bildern? Hängst du dir die alle in den Keller?

Ne ne, ganz sicher nicht. Für'n Keller würde ich nicht so einen Aufwand betreiben. Das Graka Bild mit der beleuchteten 1070 Strix und der technischen Zeichnung hängen in meinem Büro und das Bild mit den 4 Grakas und das große Mainboard-Bild hängen im Wohnzimmer. Das hat sich meine Frau so gewünscht und die interessiert das ganze Computerthema null. Sie fand's (und tut's immer noch^^) halt irgendwie ganz schick. Auch vom Besuch habe ich bislang immer sehr positives Feedback bekommen. Vielen gefällt es, weil nicht die klassischen 0815 Familienfotos (oder Katzenkalender) an der Wand hängen, sondern einfach mal was anderes und selbst-gebautes. Deswegen, gibt kein Grund zum verstecken.





[Sk0b0ld]

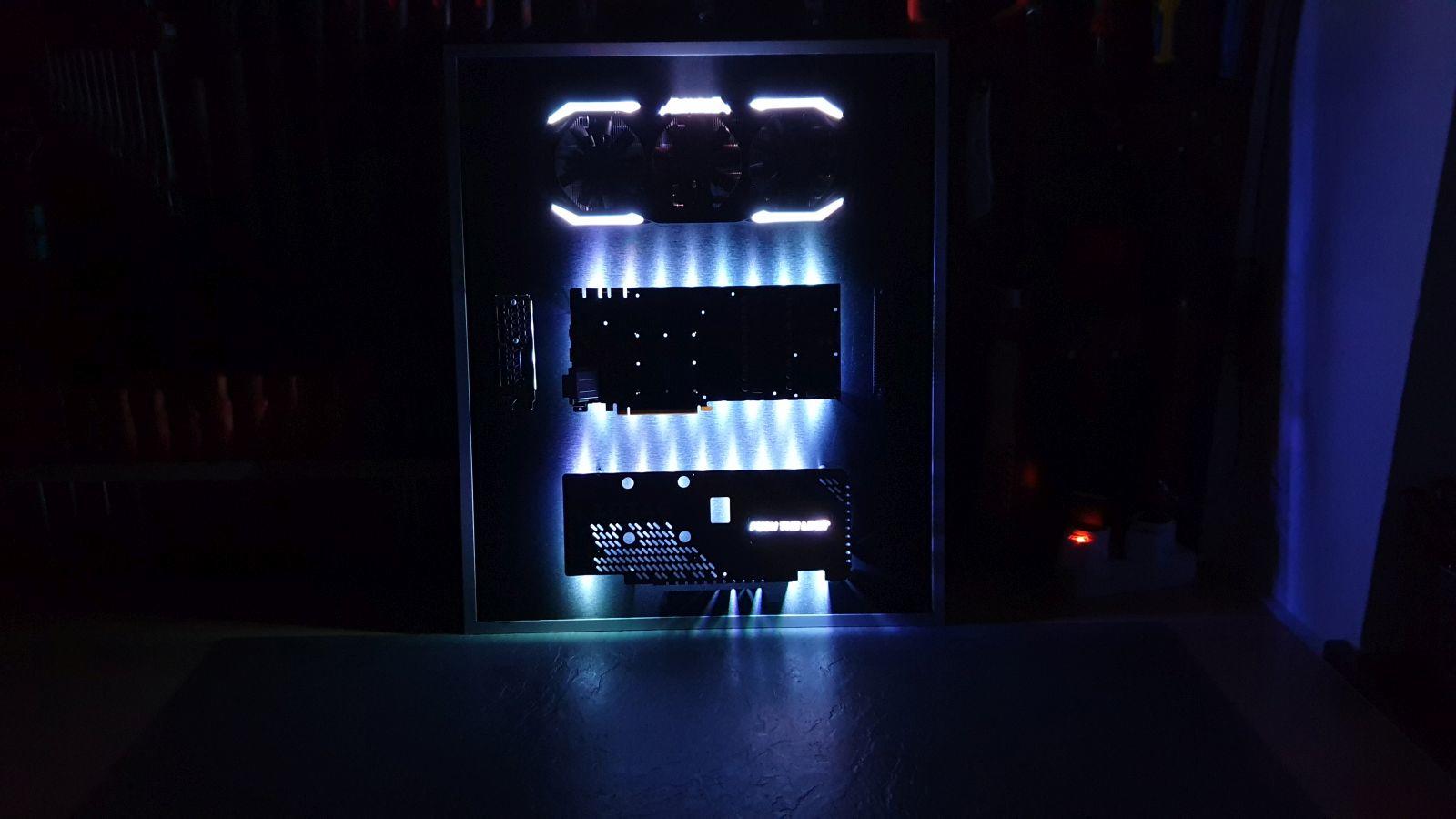

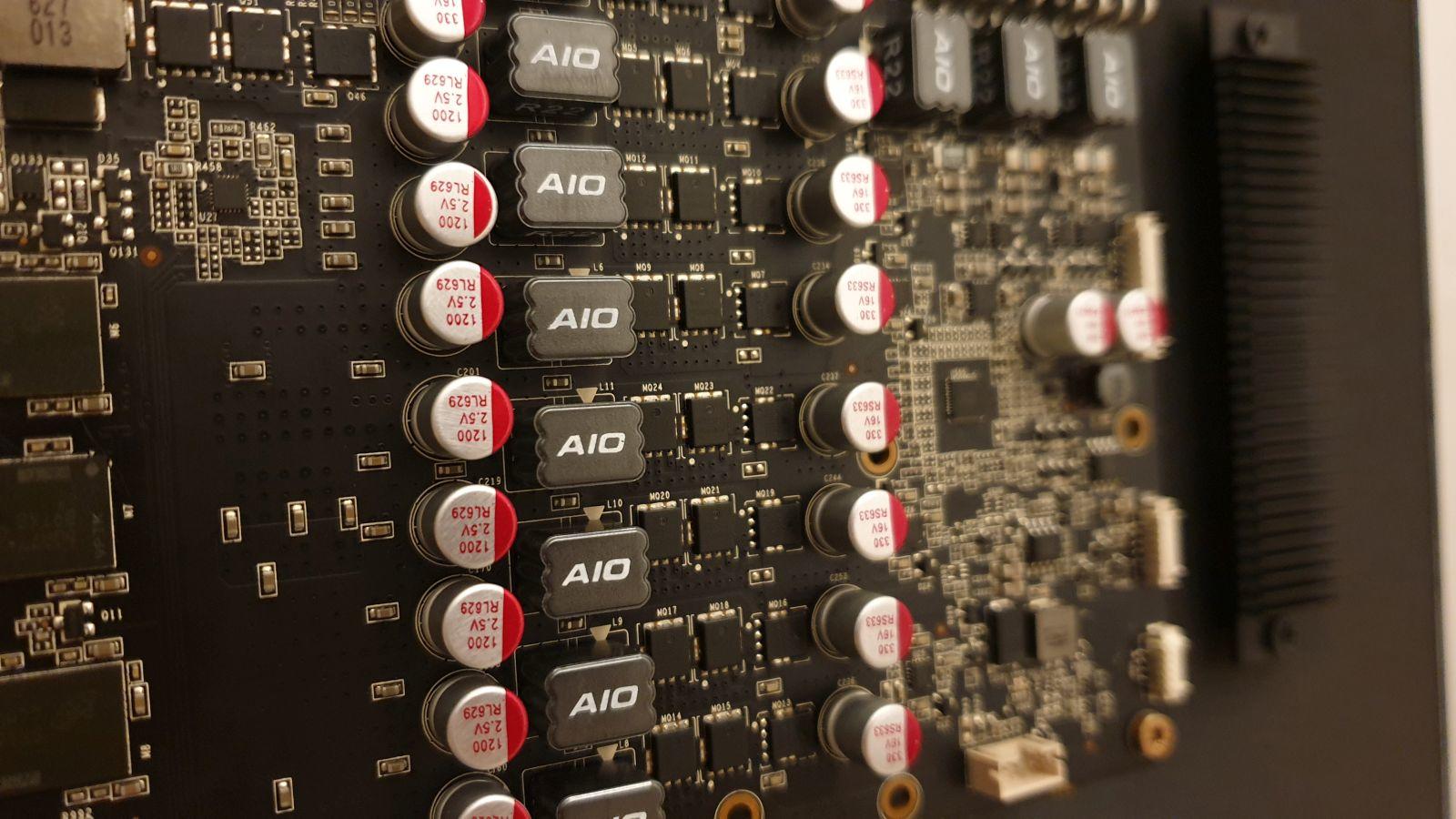

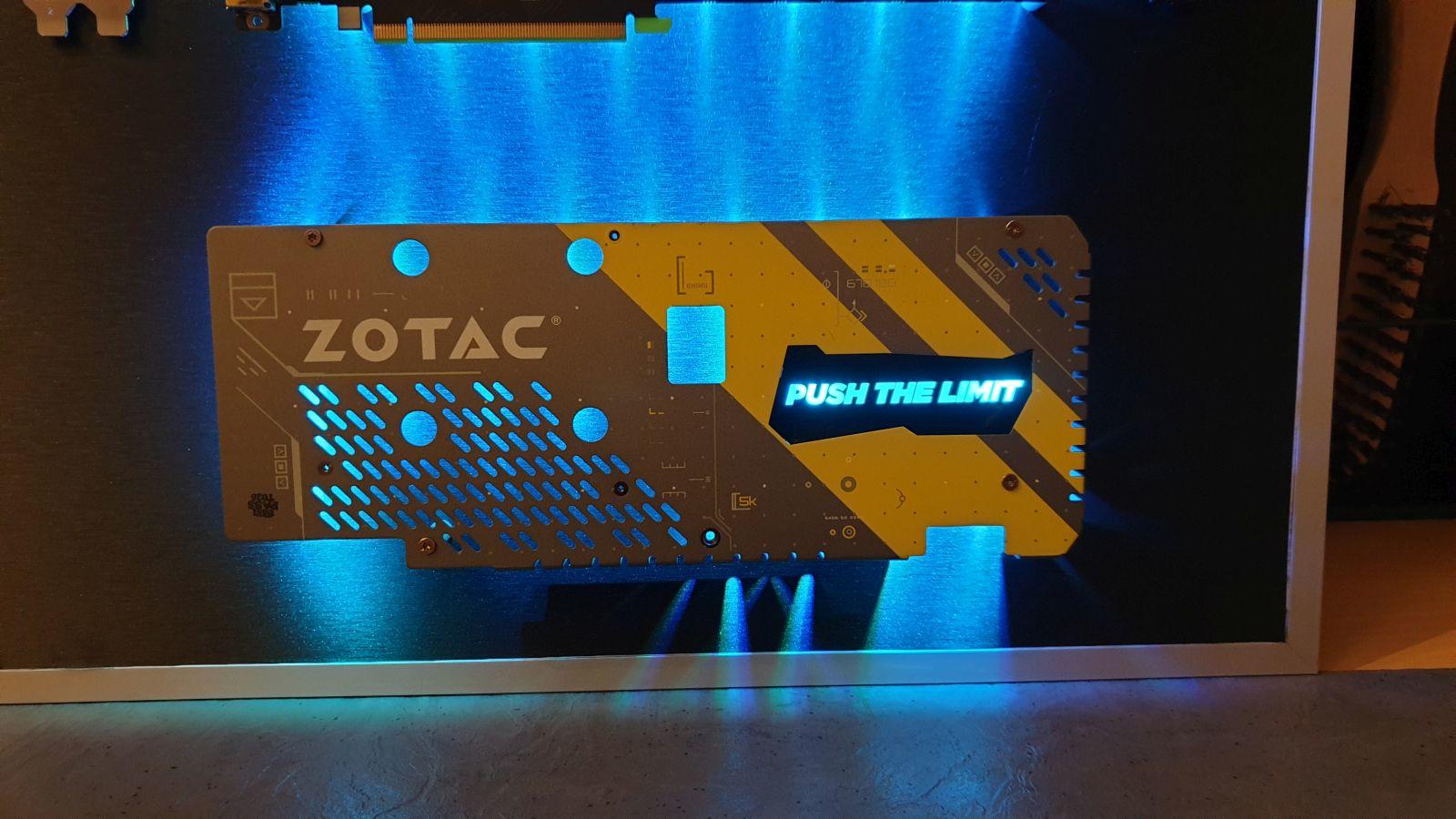

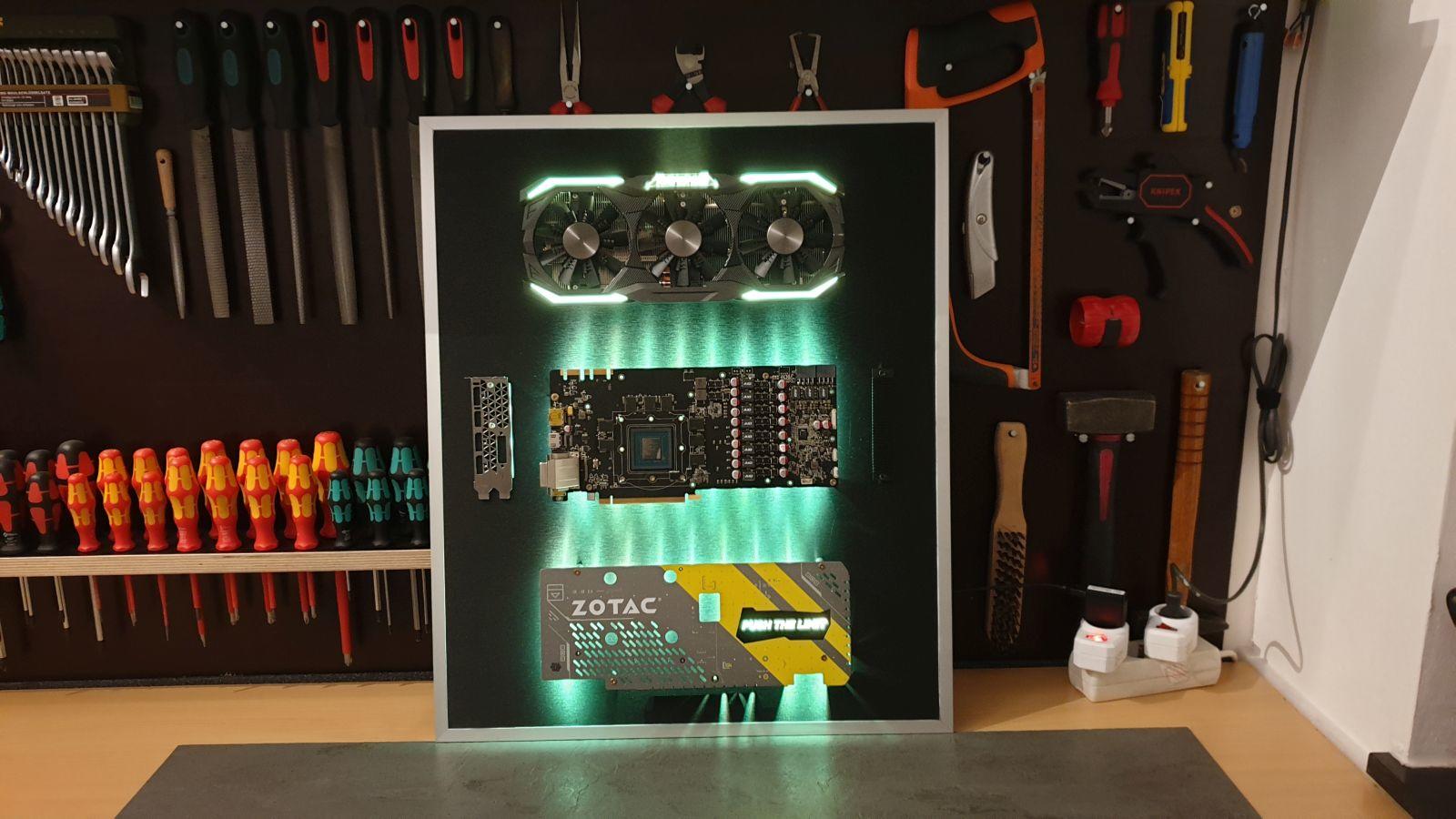

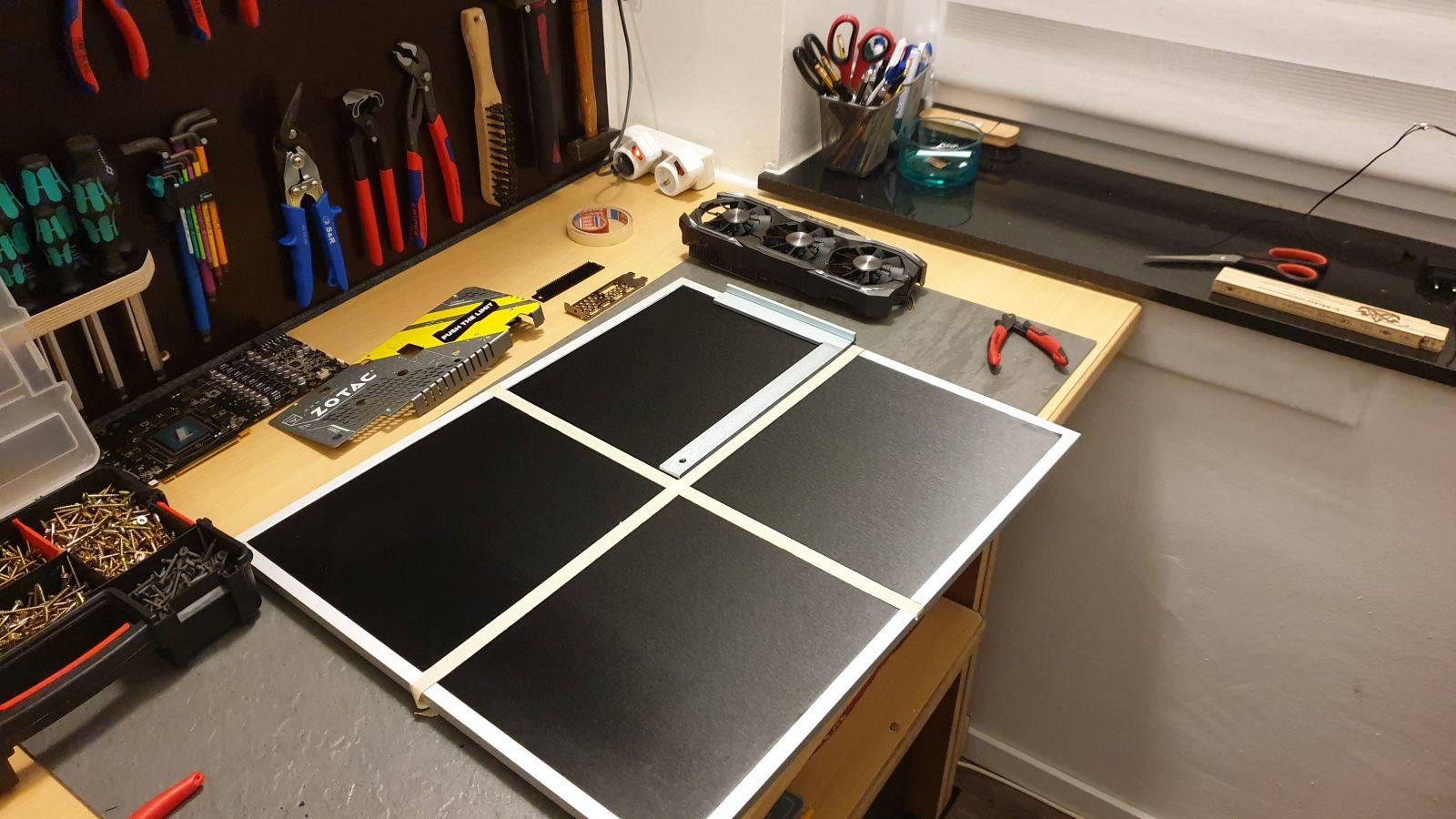

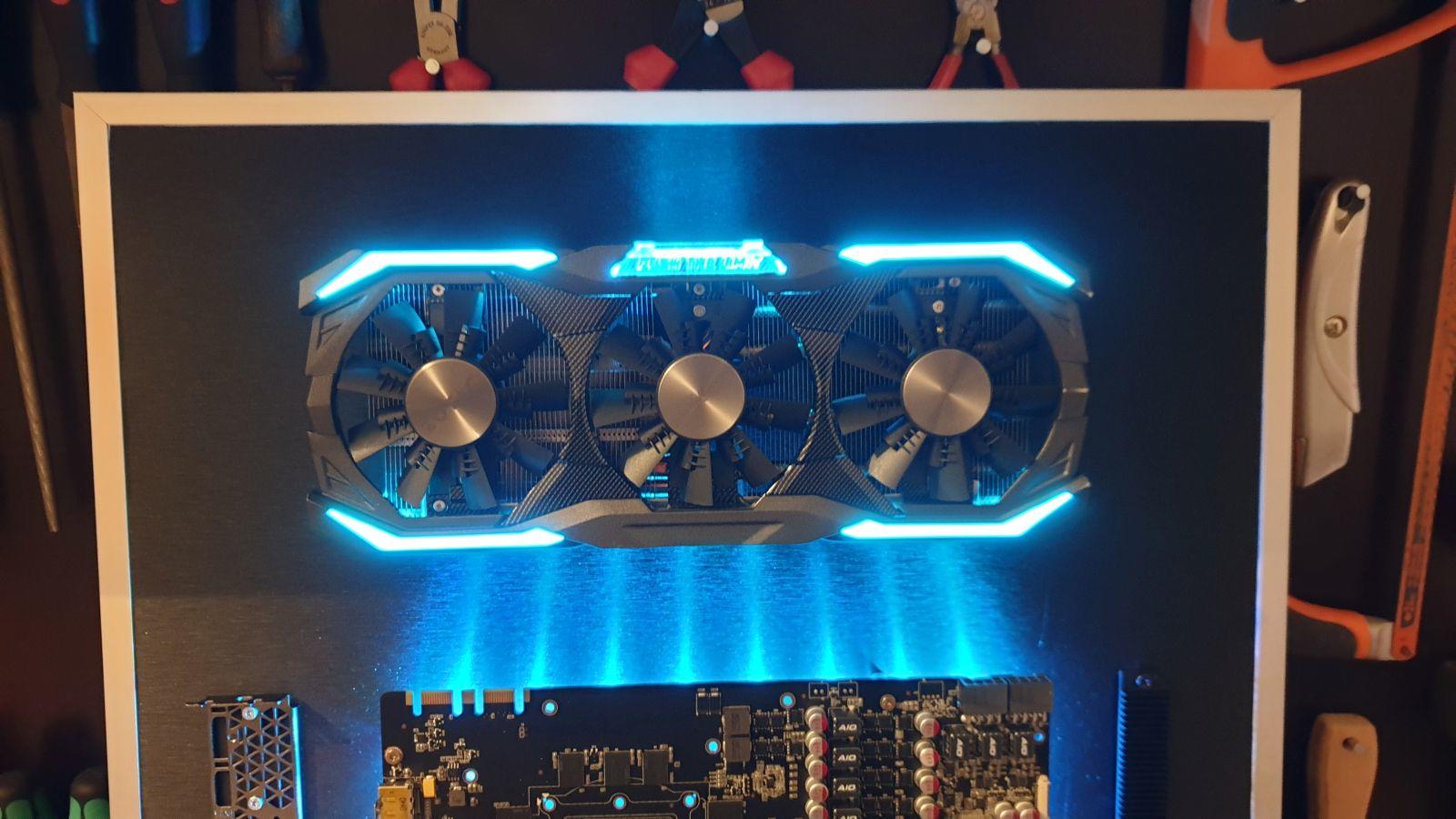

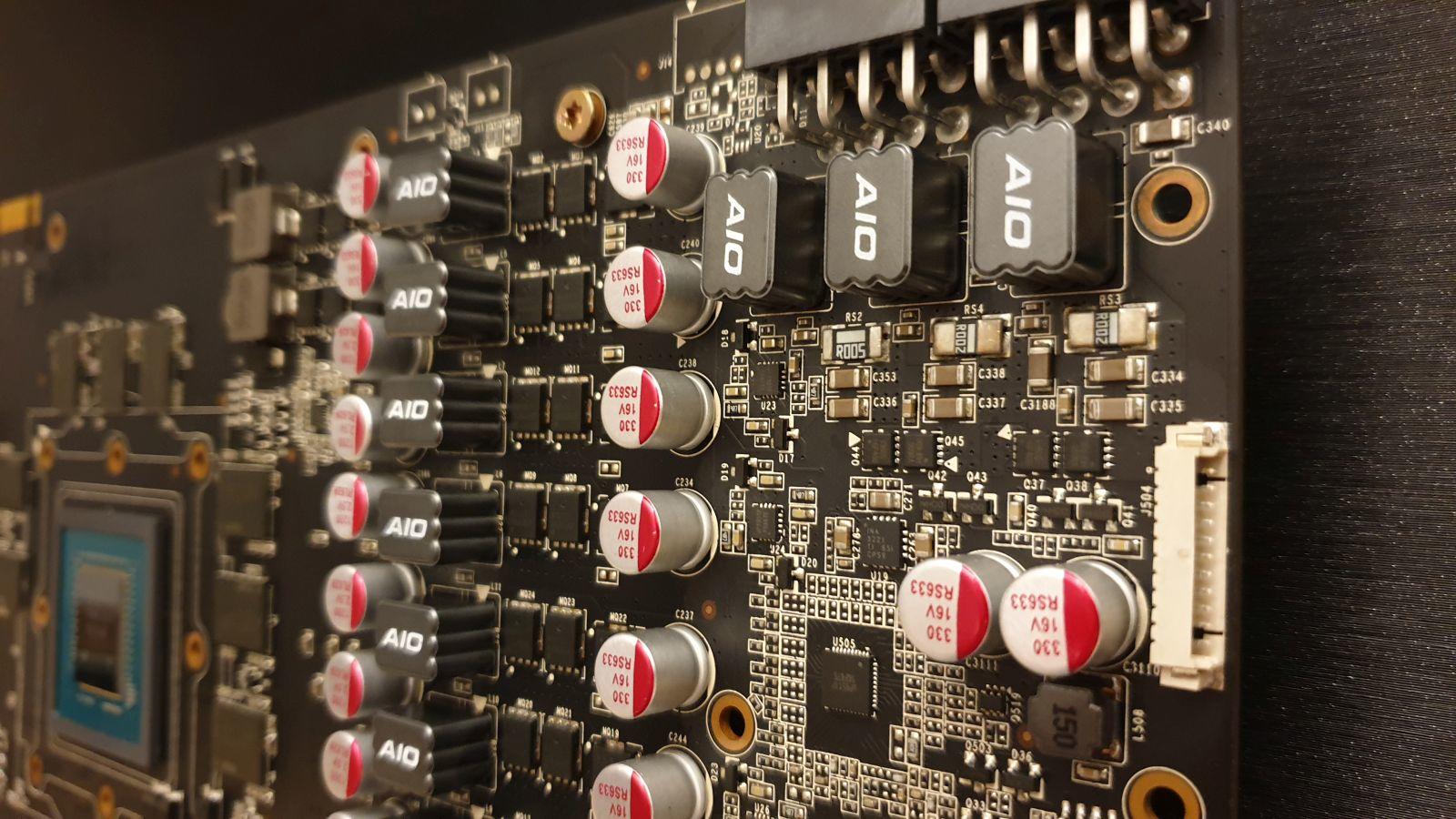

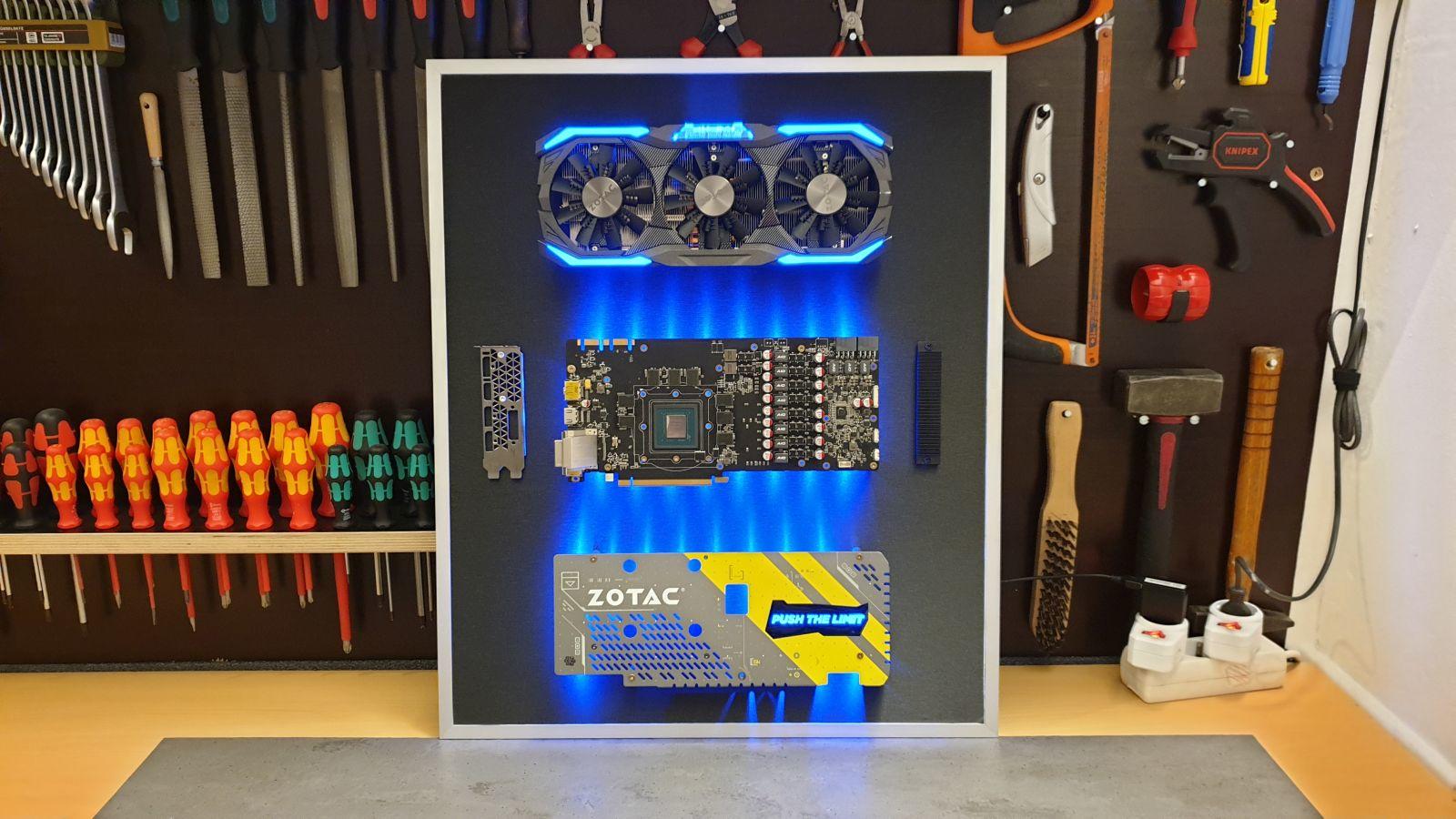

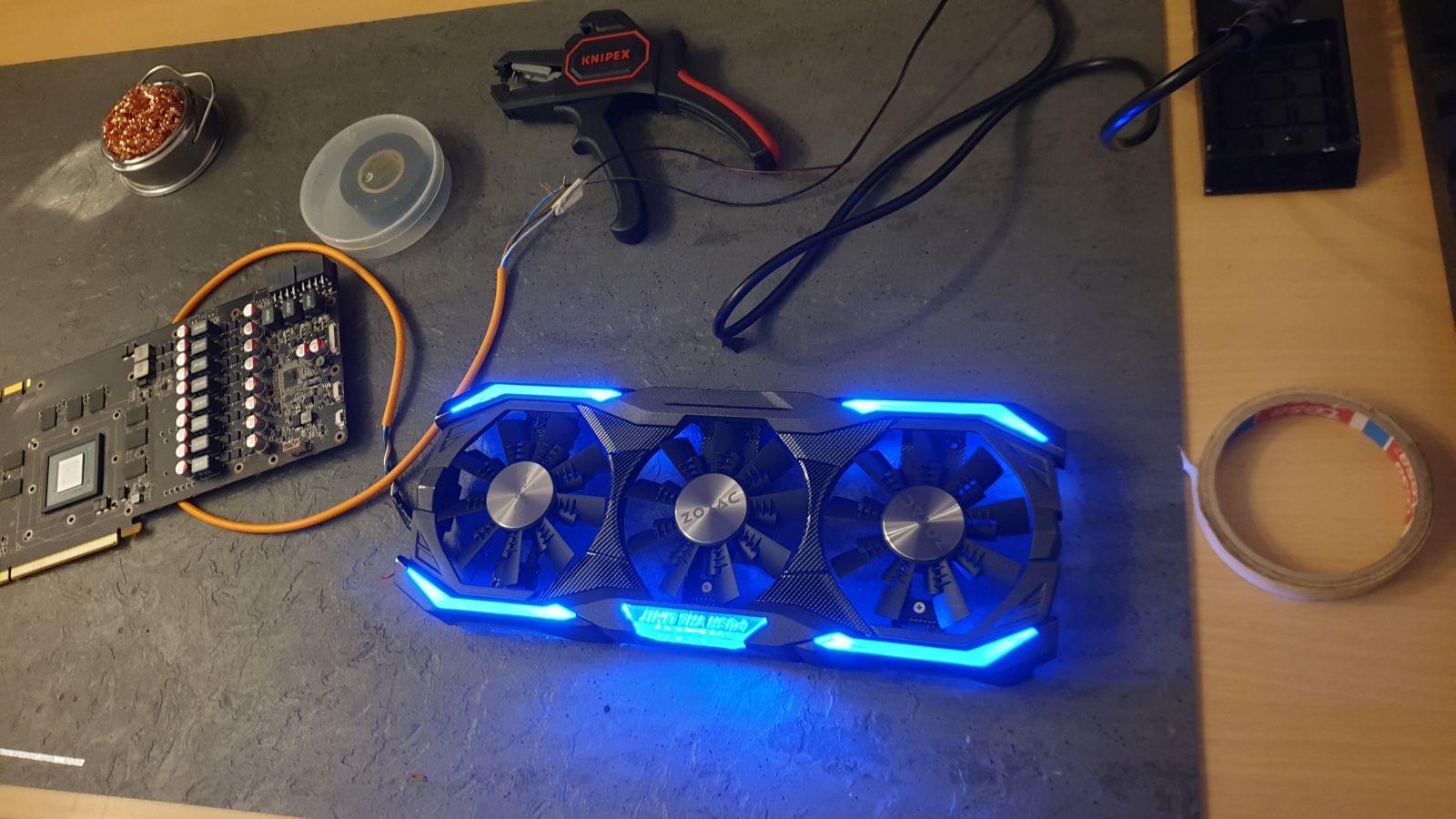

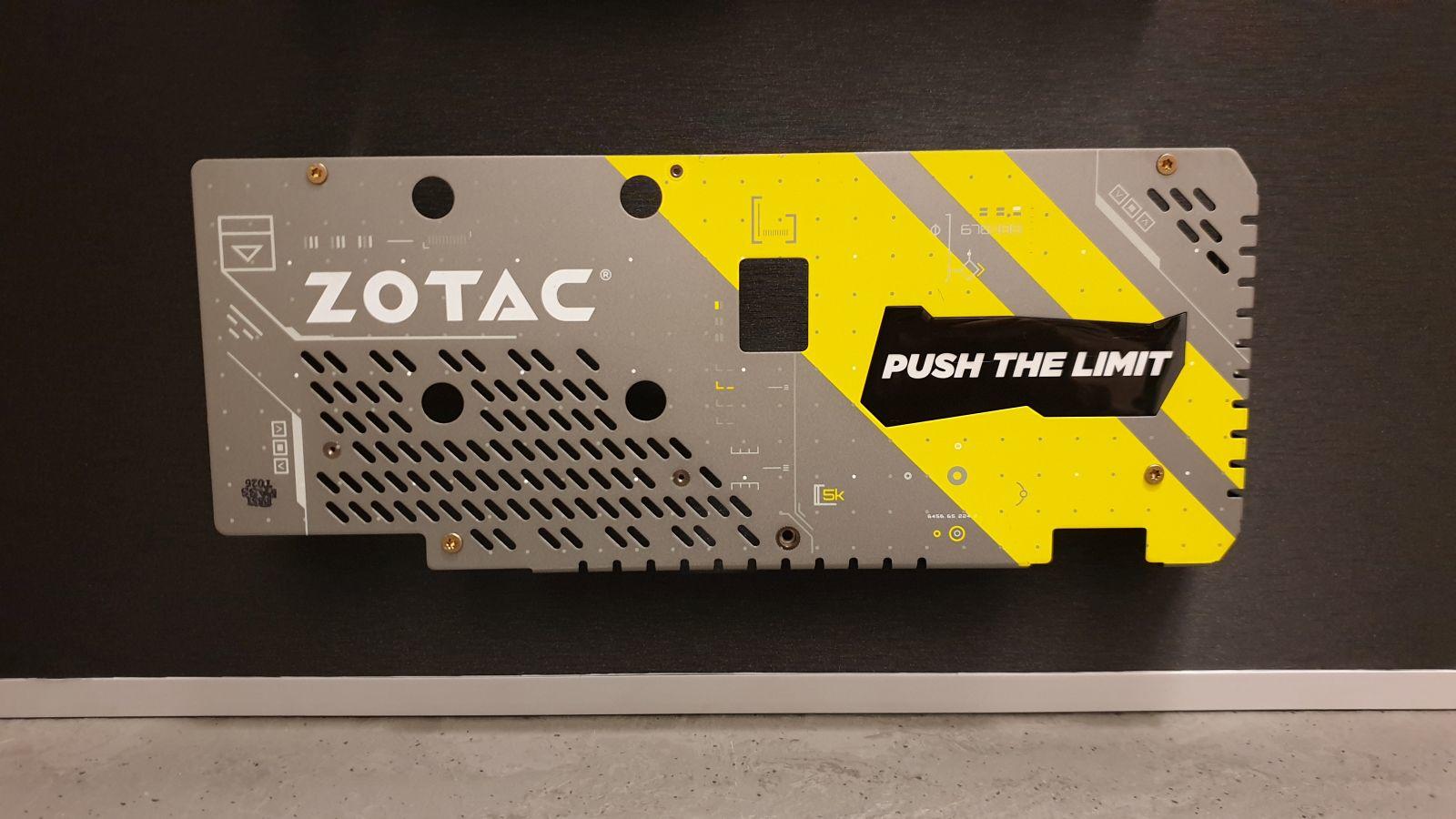

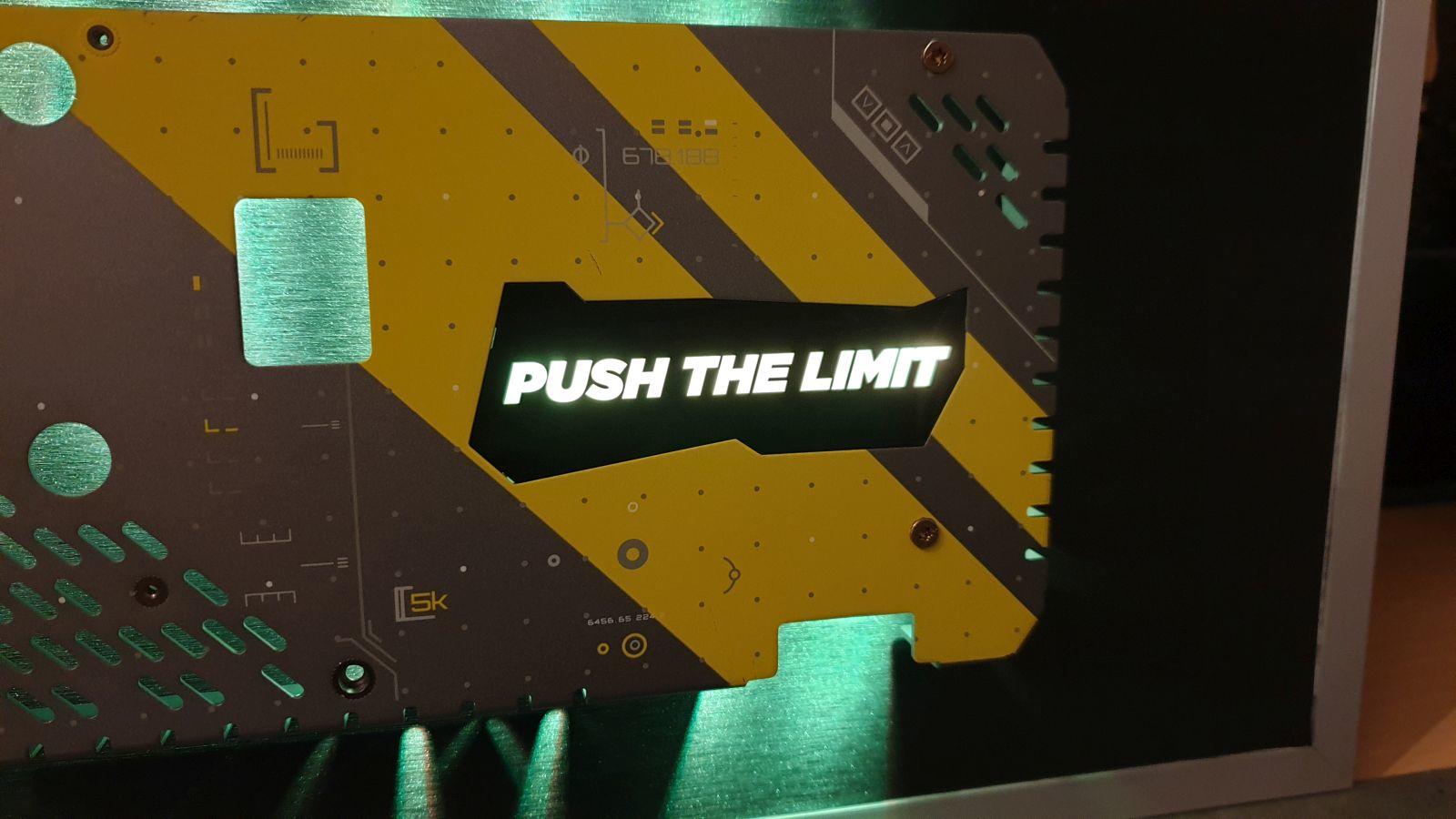

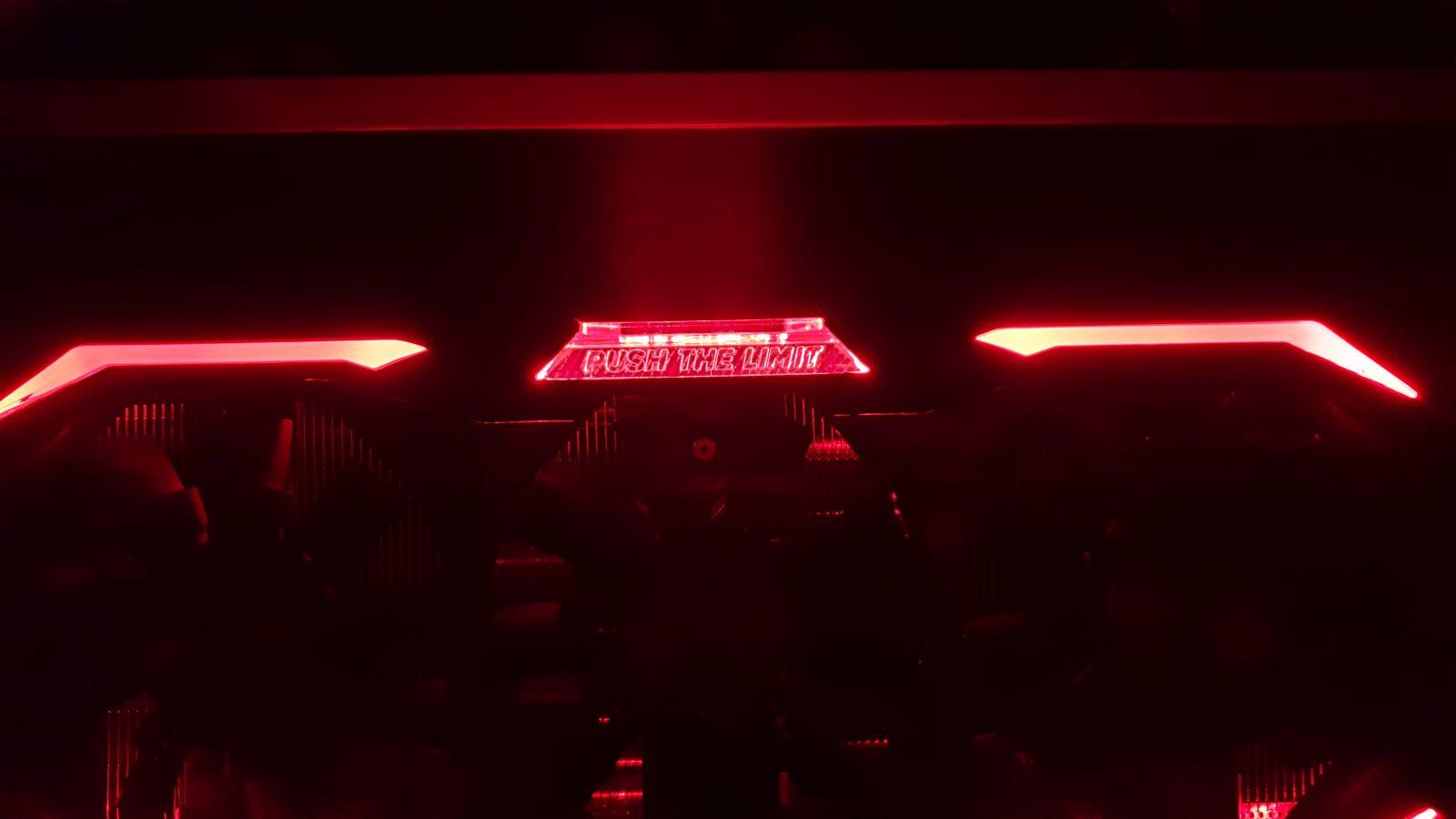

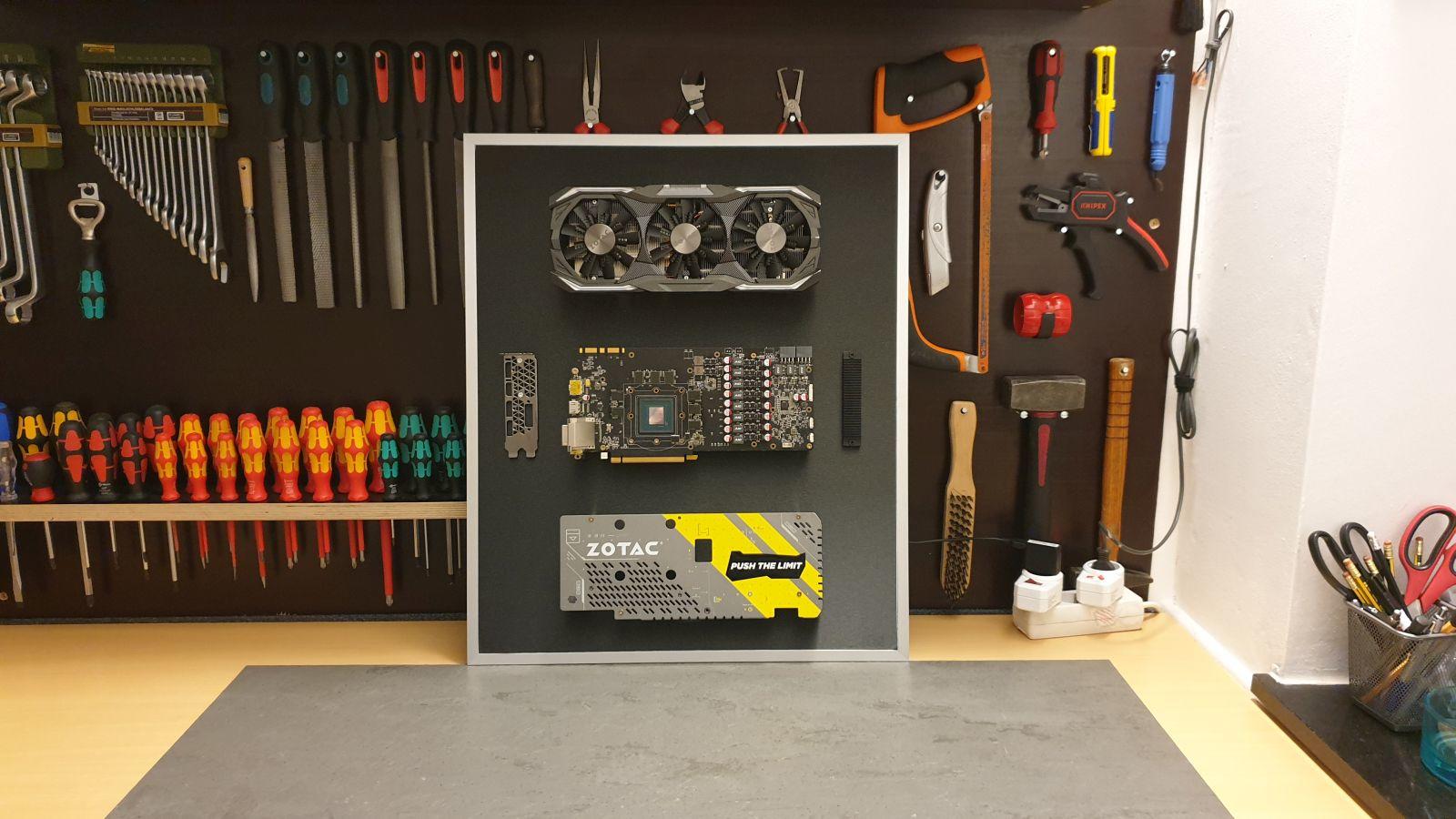

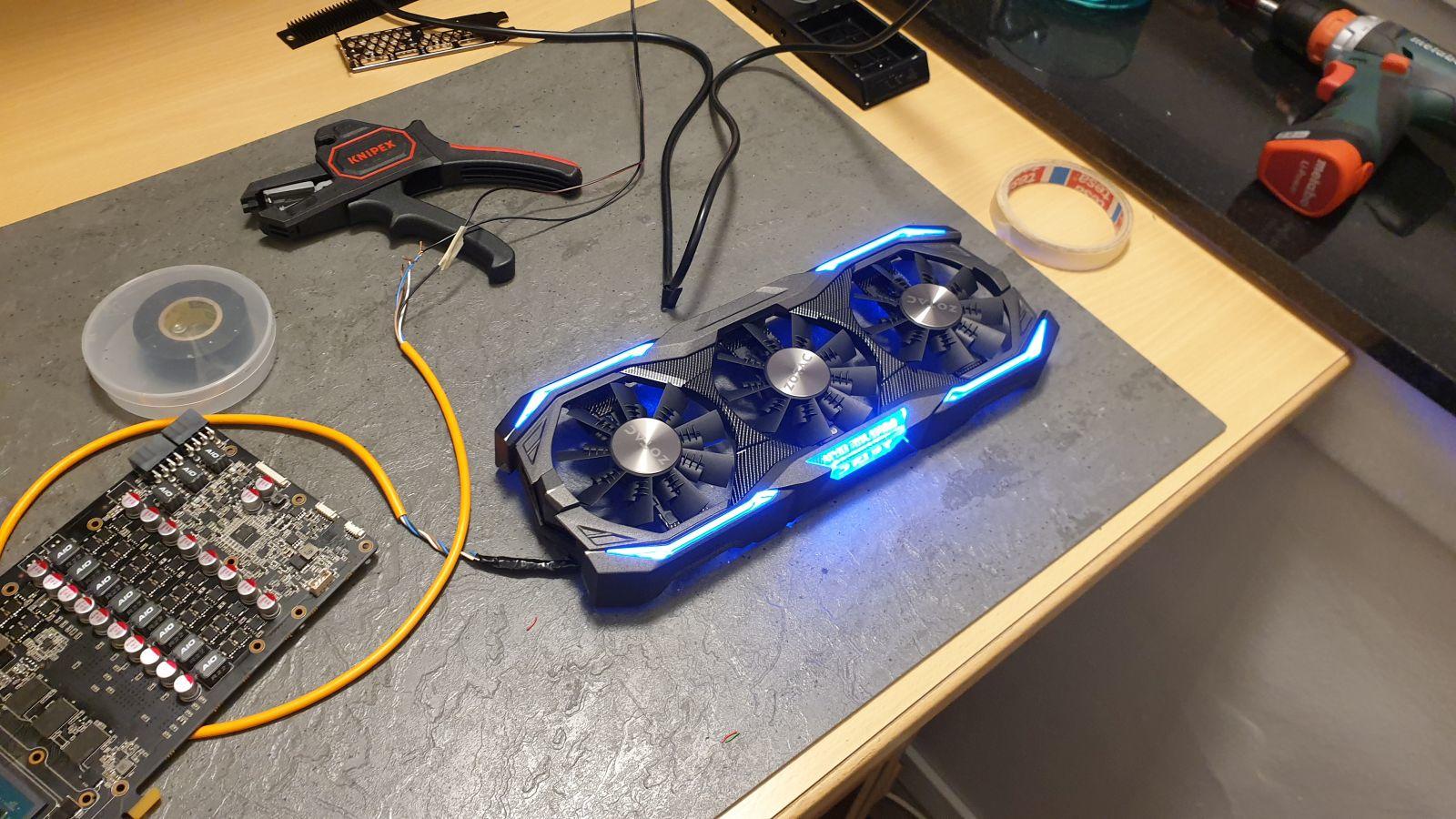

Da das Wetter ungemütlich wird, habe ich in meiner Werkstatt noch weiteres Bild fertig gemacht. Diesmal mit einer Zotac GTX 1080 Amp Extreme. Für mich eine der schönsten 1080.

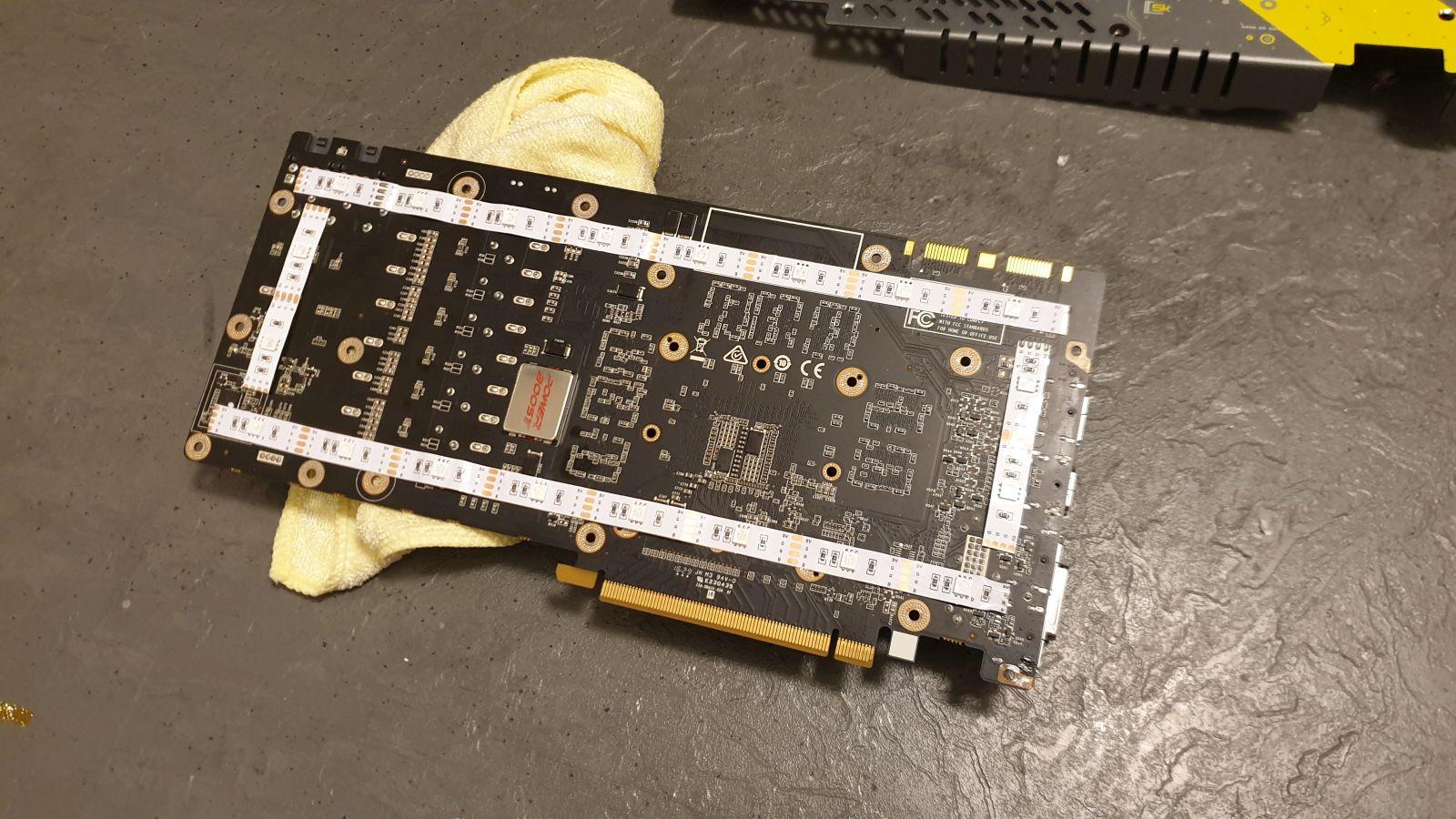

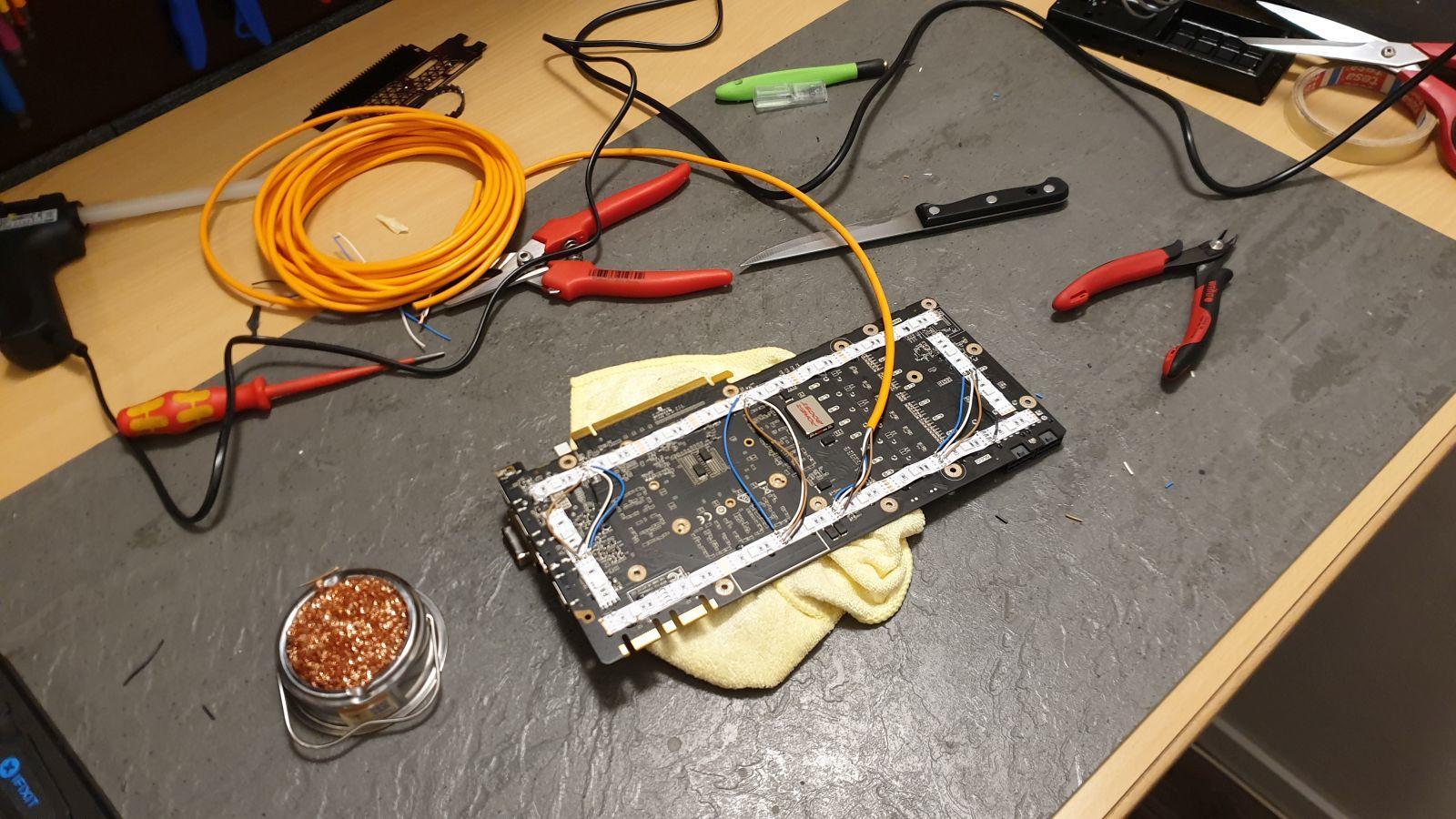

Diesmal habe ich die Steuerung  etwas schlauer gemacht und zwar läuft die Beleuchtung auf 5V mit USB-Anschluss und die Fernbedienung benötigt keinen Kontakt zum IR-Empfänger. Man kann's also direkt an PC oder Notebook anschließen. Oder halt via. USB-Ladegerät (Handy) an 230V Hausnetz.  Eine Lüftersteuerung habe ich mir bei der Karte gespart, aber grundsätzlich wäre es wie bei der Asus schon möglich gewesen.

Ehrlich gesagt spiele ich mit dem Gedanken die Bilder zu verkaufen, weil mir der Bau dieser Bilder wirklich Spaß macht. Mit dem Geld könnte ich mir dann neue Projekte einfallen lassen. Vielleicht mal irgendwas mit'm Mainboard oder 'nem großen Luftkühler als Lampe oder so.

[K54]

Probs für solch einen Aufwand ?

[Nuestra]

Respekt
