All Powerful M17X R4 Upgrade CPU / GPU

[wackaman]

Am 11.11.2019 um 11:36 schrieb MrUniverse:

Dein Piepen deutet leider auf das Mainboard hin.. ?

https://www.dell.com/community/Alienware-General-Read-Only/Alienware-Beep-Codes-Table/td-p/5588971

Der Link lässt sich nicht öffnen.
Ich glaube das auch nicht, sondern denke, es ist die Grafikkarte (AMD HD7970m)
Wäre es das Mainboard selbst, würde das Laptop auch mal abstürzen, sich aufhängen, usw...
Das macht es aber nicht, habe Montag, gestern und heute, jeweils 4 Std Prime95 genutzt.
Small FFTs
Inplace large FFTs
Blend
Custom:
Mit Haken an Run FFTs in Place,
Naja, wie man das halt, bekannt durch Desktop OC so macht...
Keine Probleme, rennt und rennt.
Ebenso Graka Benchmarks.
Naja, was halt so da ist...
Läuft alles. Jedes Game läuft.
Keine Bild- oder Pixelfehler.






[wackaman]

Moin.
Hab das Laptop gestern Nachmittag ausgemacht, Vodafone hatte ja eh Störung...

Heute früh ging es normal an.
Also mal direkt Dell Support aufgerufen und den Schnelltest und danach den erweiterten Test durchgeführt.
Einen Fehler stellte das Tool fest:
Microsoft ACPI-Kontrollmethodenkompatibler  Akku Batterie Lebensdauertest

Mit Battery Infoviewer nachgesehen, Bat. Abnutzungszustand Rest 59%...

Ansonsten alle Tests bestanden.
Hier gibts den Test. https://www.dell.com/support/home/de/de/debsdt1/product-support/servicetag/0-K1ZtYUZHYkRBMkI1NWs4c0kwU21yZz090/diagnose

Bei dem erweiterten Test wird die komplette Hardware getestet.
Mainboard
CPU
Ram / Rom
Akku
Chipsatz
USB Schnittstellen
Sata und eSata
Grafik Intel und danach die externe Graka (bei mir HD7970m) verschiedene Optionen und Tests
Smart HDD
Bios Bat
Power Status
Ladegerät / Netzteil
Kamera, die zeigte Fehler an, wohl weil ich die abgedeckt habe?
Display, HDMI
Soundkarte
HDMI Sound
u.v.m.

Im übrigenl, eine Seite vorher wurde ein Link gepostet zur Alienware Piep Code Tabelle.
Was soll das denn für eine Tabelle sein?
Ist doch nur durchnummeriert Laptops von 1 -7 und das wars.
Diese Piep Codes kenne ich ganz anders als hier gezeigt.
1 Mainboard oder CMOS Error.
(Was 1? 1 mal Piep? und dann???)
Ich kenne das eher so:
6x Piep - Pause - 1x Piep längere Pause, wiederholend. (meine das war mal ein Fehlercode von meinem pc vor zig Jahren. Ram Error.)

Hauptmerkmal des Fehlers hier an meinem Laptop scheint mit dem Display zu tun zu haben.
Schalte ich das Laptop ein und der Bildschirm bleibt schwarz, dann fängt es an zu piepen.
Schalte ich das Laptop ein und der Bildschirm wird grau, dann startet das Laptop.




Bearbeitet 14. November 2019 von wackaman

[wackaman]

So, endlich eine GTX 980m 8GB GDDR5 in meiner Nähe gefunden. Wird aber als G-Sync angeboten.
Ich meine hier gelesen zu haben, dass das aber egal ist. Wenn der Monitor(?) G-Sync nicht kann schaltet das die GPU/Treiber ab. Richtig?

LG. Wackaman.

[M18x-Oldie]

Soweit ich weiß, ist es leider nicht egal, GSync-Karten laufen nicht problemlos in unserem r4.

[MrUniverse]

Gab's bei der 980m überhaupt schon G-Sync? Dachte erst ab den 10xx Karten. Meiner Meinung nach müssten alle 980m die für Dell oder Clevo waren im Alien laufen.... bei MSI kann es schwierig werden...

[M18x-Oldie]

Ne des gabs ab der 9xxm Serie. Clevo und MSI Karten gabs soweit ich weiß, mit und ohne GSync.

Von Dell gabs nur die aus der Sonderserie des AW18, ohne GSync.

Wenn ich alles noch richtig in Erinnerung hab.

[wackaman]

Hmmm...
Erstmal Danke.

Er sagt, die Karte stammt aus einem Dell...

Das hat er mir über die GPU geschickt:
Platine Aufdruck: MS- 1W0J1
                          VER: 1.0
Schräg rechts darunter: G1

Auf der CPU steht:
Nvidia
Taiwan 1534A1
TGY488.01W
N16E-GX-A1

GPUZ sagt:
GPU GM204 Rev A1
Subvendor Dell
Device ID 10DE-1617-1028-05AA
BIOS 84.04.67.00.11
DirectX 12 (12.1)

Hilft das beim Erkennen, ob es eine G-Sync Variante ist?

LG. wackaman

EDIT:
Wenn ich hier KLICK lese, hat die GTX980m generell G-Sync?
Hier steht das auch so: NVIDIA

Boah, wattn Kack.

EDIT II:
Ich lese gerade im englischem Notebookreview Forum darüber: Hier der Link

English kann ich ja und da wird dann, genau wie Ihr sagt, davon gesprochen, dass es die 980m mit und ohne G-Sync gibt.
G-Sync Karten benötigen ein G-Sync Panel, ansonsten gibts Probleme.
Will man es dennoch nutzen, braucht man ein spezielles Bios "unlock A11" ich habe A14.
In dem Bios muss dann bei Grafikoptionen im Advanced Bios SG-Mode auswählen.

Das ist ja echt alles gespickt mit Kompromissen...
und somit beschissen.

Da kann ich einmal eine Karte, die ich will kaufen, ziemlich in der Nähe, 200km je Weg und dann sowas.
Man bin ich unsicher...

EDIT III:
Bin die ganze Zeit am Lesen, suchen, lesen...
Im MSI Forum dazu habe ich gelesen, die von mir hier angegebene Karte ist eine G-Sync Karte. Das erkennt man an der DeviceID, die mit 10DE.1617 beginnt.
Diese ID zeigt an, Huhu, ich kann G-Sync..
Bei MSI wird auch behauptet, klar laufen die, aber Optimus wird nicht funktionieren, sondern die GTX980m ist ständig aktiv.
Lässt sich weder automatisch noch manuell umschalten.
Angeblich, so wird dort behauptet, gäbe es im englishen MSI Forum jemand, der über ein "selbst gehäkeltes Bios" verfügt, womit G-Sync im Bios der GPU abgeschaltet wird...

Ist ein Link von einem Deutschen Fremdforum, Link erlaubt???? = Frage an die Mods und Admin.


Bearbeitet 28. November 2019 von wackaman

[wackaman]

Moin Kollegen. Ich gebe auf...

[M18x-Oldie]

Schade daß es bei Dir nicht hingehauen hat.

[wackaman]

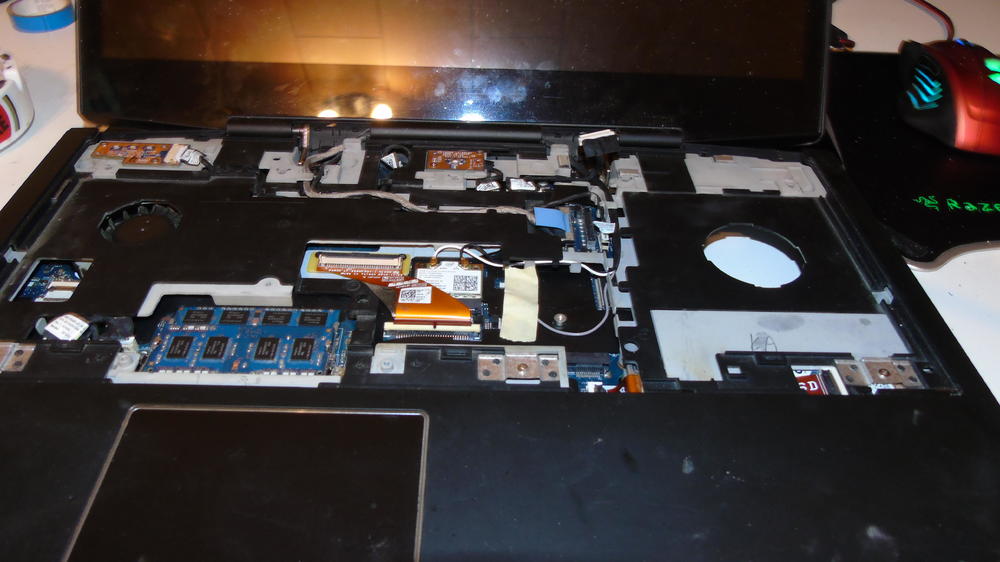

Naja, ich bin noch dran, habs gestern erneut auseinander gebaut, also komplett, dabei fiel mir ein Kabel auf, dass zwar im Laptop Port steckt, aber lose herumflog.

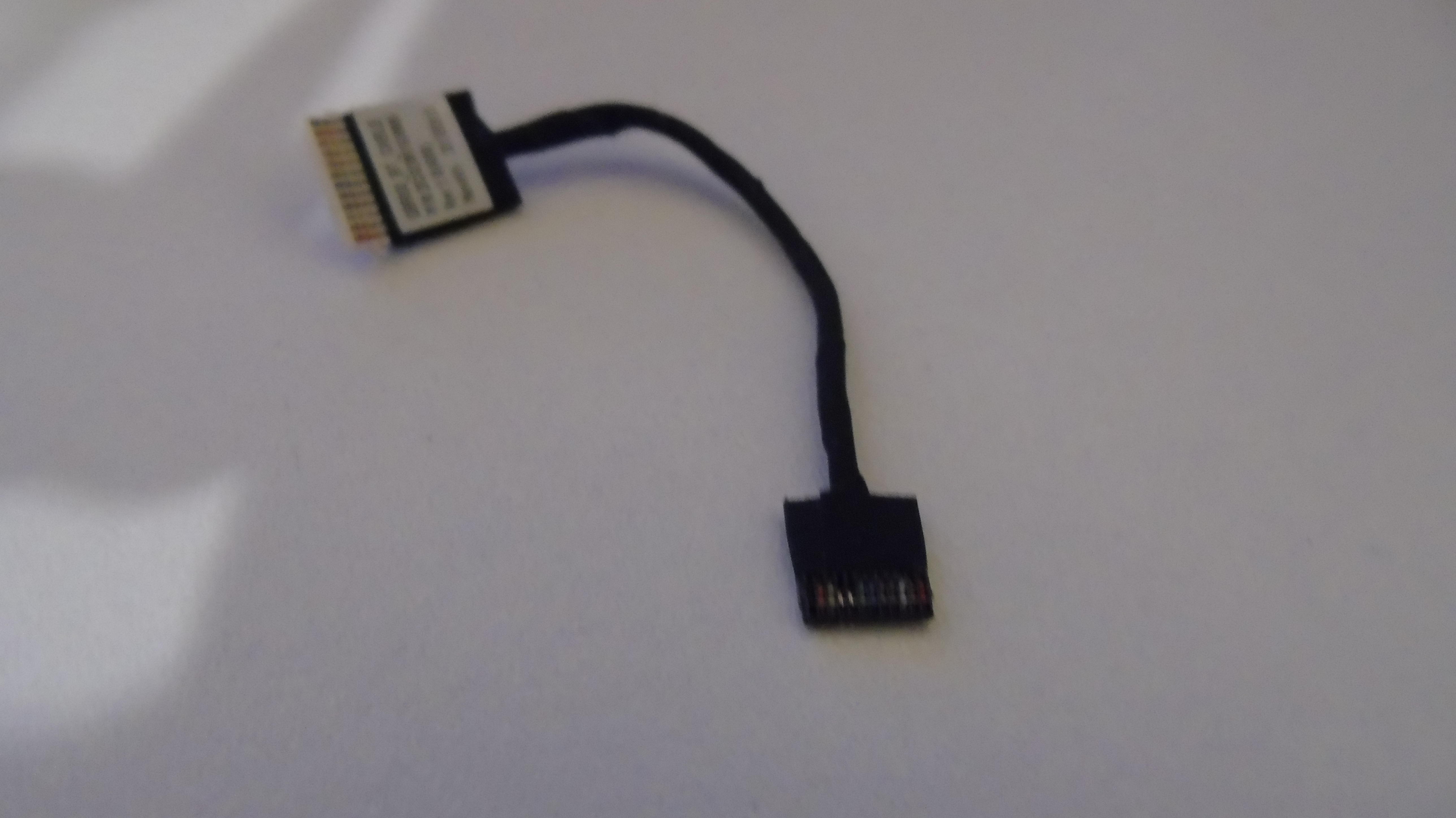

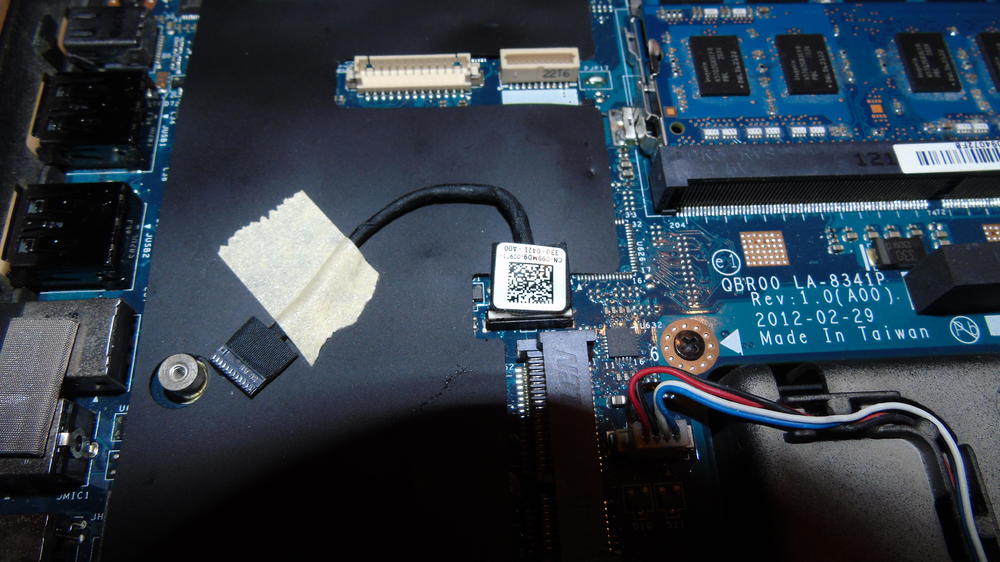

Beschriftung lautet: QBROO (oder 0 statt O) BT_Cable. Es hat einen breiteren weißen Stecker und einen schmaleren schwarzen Connector.
Die schwarze Seite, da sehen die Kontaktflächen echt übel aus. Eigentlich müsste überall Kupfer/Gold zu sehen sein ist aber teilweise schwarz.
Viel besser sieht es aber auch auf der weißen Seite nicht aus. Besser ja, aber dennoch oxidierte Kontakte.
(Ich mach nachher ein Foto, muss erst meine Gute Kamera und Stativ suchen)

Ich habs ja schon paar mal erwähnt, Links vom Mauspad, mittig, da wirds gut warm. Kann das die Ursache sein dafür? Das Kabel lag ja da rum und war mit dem Mainboard verbunden (angeschlossen).
Da ist doch sonst nix, außer den Anschlüssen der Soundkarte.
Wäre natürlich schöner, wäre das Laptop leichter zu "zerlegen", wenns weiter gehen muss als nur GPU und CPU, sowie Ram zu wechseln....

Also erstmal hier, Euch fragen, könnte da schon die Ursache liegen?


Bearbeitet 13. Dezember 2019 von wackaman

[dude08/15]

vor 8 Minuten schrieb wackaman:

Beschriftung lautet: QBROO (oder 0 statt O) BT_Cable.

Wird wahrscheinlich das Kabel fürs Bluetoothmodul sein wenns neben dem mSata-Slot hängt.

[wackaman]

vor 6 Minuten schrieb dude08/15:

Wird wahrscheinlich das Kabel fürs Bluetoothmodul sein wenns neben dem mSata-Slot hängt.

Klar, das ist mir klar, steht ja auch drauf.
Hast Dir das Bild mal angesehen? Habs vor paar Minuten gepostet.
Kann da schon der Fehler sein? Eine Seite war ja am Laptop angeschlossen...


[dude08/15]

Wenn's auch etwas verschmort riecht, hat es evtl. ab und zu einen Kurzschluss verursacht.

[wackaman]

Auch meine Vermutung, es ist an der Stelle ja nix anderes was Temps verursachen könnte.
Verschmort gerochen hat das Laptop nie, der schwarze Connector, der so verschmort aussieht, der riecht schon verschmort...


Bearbeitet 13. Dezember 2019 von wackaman

[M18x-Oldie]

Das ist echt blöd, bau einfach mal die Bluetoothkarte aus + Treiber deinstallieren, und schau mal wie er sich dann verhält.

Bearbeitet 13. Dezember 2019 von M18x-Oldie

[wackaman]

Bluetooth Karte ist garnicht verbaut, das Kabel lag einfach so, nur angeschlossen am Mainboard rum.
Ich habs mal Aufrüsten lassen, Intel Wlan abgn/AC 2,4&5 Ghz und BT 4.1 Kombo, glaube 7260 und Ram belegen lassen unter der Tastatur 2x4GB PC 12800. War vorher leer.

Garantie war längst rum und habs in nem Computerservice machen lasssen.
Ev. haben die das dran gelassen??


[M18x-Oldie]

Achso, dann kann das Kabel ja eh ab.

[wackaman]

Ja, kann ab, ist ab.
Zum Ausprobieren aber, kann ich das Laptop nicht mal, so eben anschmeißen. Ich muss es zumindest "lose" wieder zusammenbauen und die entsprechenden Platinen wieder anschließen.
Das mache ich nachher noch, Bilder folgen dann auch, ich editiere diesen Post also.

LG. Jürgen.



[M18x-Oldie]

Jo einfach alles anstecken, zum Testen, das reicht aus.

[wackaman]

Hy, Imo keine WLP da, hab ich erstmal bestellen müssen. Melde mich wenns da ist.

[wackaman]

Nein schade. Das wars auch nicht.
Auch start mit mini Konfig klappt nicht.
Start ohne Ram 2x Peep (wiederholend)
Start mit einem Ram und fehlender Tastatur, hat nur einmal geklappt, löste 8x Peep wiederholend aus. Vermute, wäre Tastatur dran gewesen, wäre es gestartet.
Einmal hatte ich 4x Peep wiederholend, wohl fehlende externe GPU.

Ich guck mal nach einem Ersatzboard.

Schade ist auch, dass ich das Bios nicht aktualisieren kann, z.B aus dem Bios heraus oder beim Boot z.B mit USB Stick...

[MrUniverse]

vor 1 Stunde schrieb wackaman:

Schade ist auch, dass ich das Bios nicht aktualisieren kann, z.B aus dem Bios heraus oder beim Boot z.B mit USB Stick...

Das geht. Du bereitest dir einen Stick mit MS-DOS vor und installierst von da das Bios. Geht sogar blind mit der entsprechenden "autoexec.bat". Such mal nach blindflash. Da gibt es einige Anleitungen zu wie du das machen kannst.

[wackaman]

Naja, ich muss ein "neues" Mainboard kaufen.
Gibts leider nur in den USA oder China, also wenn dann aus den USA...


Am 17.12.2019 um 15:24 schrieb MrUniverse:

Das geht. Du bereitest dir einen Stick mit MS-DOS vor und installierst von da das Bios. Geht sogar blind mit der entsprechenden "autoexec.bat". Such mal nach blindflash. Da gibt es einige Anleitungen zu wie du das machen kannst.

Danke für den Tipp. MSDos Stick, Ich hatte, anno Dazumal eine Diskette mit MSDos...
Lang ists her.
Wäre ja der letzte Versuch, aber bei den Eigenarten des Mainboards, da kann es das Bios nicht sein.
1 Beep wenn alles erkannt wurde, andere Beeps wenn was nicht da ist.
Oder, ich verkaufe das Laptop in Teilen.
Grafikkarte, die AMD HD 7970m ging gestern weg.
Wenn ich jetzt rechne, Mainboard mit Versand aus den USA mindestens 200 € (Wenn Donald nicht wieder Sanktionen ausruft.
Dann noch Nvidia GTX980m 8GB (non G-Sync) nochmal 300 - 400 €.
Den Rest hab ich ja.

Wer von Euch würde das machen/investieren?

Ich mag das M17x R4, das Display, mit den Farben und der Darstellung ist echt Top, das kann mein Neues, Erazer x7857 nicht.
Dazu mag ich den Sound vom M17x R4 mit Klipsch Lautsprecher System und Soundblaster Recon 3Di mit THX Trust Studio Pro Software.
Der Klang des Laptops ist/war so gut, dass man kein externes System (unbedingt) brauchte.
Mein Erazer, trotz Stereo und 2 Subwoofer klingt wie ne Blechdose.





[M18x-Oldie]

Bevor du das startest, besorg Dir doch erstmal nen i3 für um die 10€ und teste mal ob es nicht vielleicht doch an der CPU liegt, ich habe diese irgendwie im Verdacht, hatte mal n ähnliches Problem beim AW17 r1 gehabt, 1 Beep und kein Start. War ne gebrauchte CPU gewesen, die ich gekauft hatte. Ne andere gekauft, eingebaut und alles lief wieder.

[wackaman]

Hy.
Hatte ich auch im Verdacht, habe mir eine gebrauchte 3630qm besorgt, selber Fehler.
Ein Kollege von mir aus den USA, den ich wegen Besorgen eines Ersatzboards dort angeschrieben habe, sagte, ich solle mir den BIOS Chip ansehen, besonders die Lötstellen.
Es gibt wohl 2 Revisionen (Bauarten) des Mainboards, 1 x BIOS Chip in der Nähe des DMC Slots und 1 x links von der BIOS Batterie in der Nähe des Graka Lüfters.
Ich hab dann wohl die 2. Version, denn im Bereich des DMC ist nix.
Laptop ist zwar komplett auseinander, aber Board ist noch im Gehäuserahmen. Also ran ans weiter Auseinanderbauen.

So langsam komme ich mit den Schrauben durcheinander...
Ist jetzt nur noch die Frage, aus wie vielen Layern die Platine gebaut ist. Wegen Temperatur und Lötdauer. Hat es mehrere Layer, dann kommts auf Grad und Sekunden an...

Da hab ich ja über Weihnachten was zu tun.
In diesem und erweitertem Sinne; Ich wünsche allen hier und Euren Familien ein wunderschönes, freudiges, friedliches Weihnachtsfest.
(Sollte jemand von Euch, rein zufällig ein Mainboard vom M17x R4 geschenkt bekommen und es nicht brauchen, ähhh...)

LG. Jürgen.
