Alienware 17 R5 Kabel beschädigt

[koby]

Guten Tag,

ich hab neulich bei einem Repaste mit viel "Dummheit" 2 kabel beschädigt.

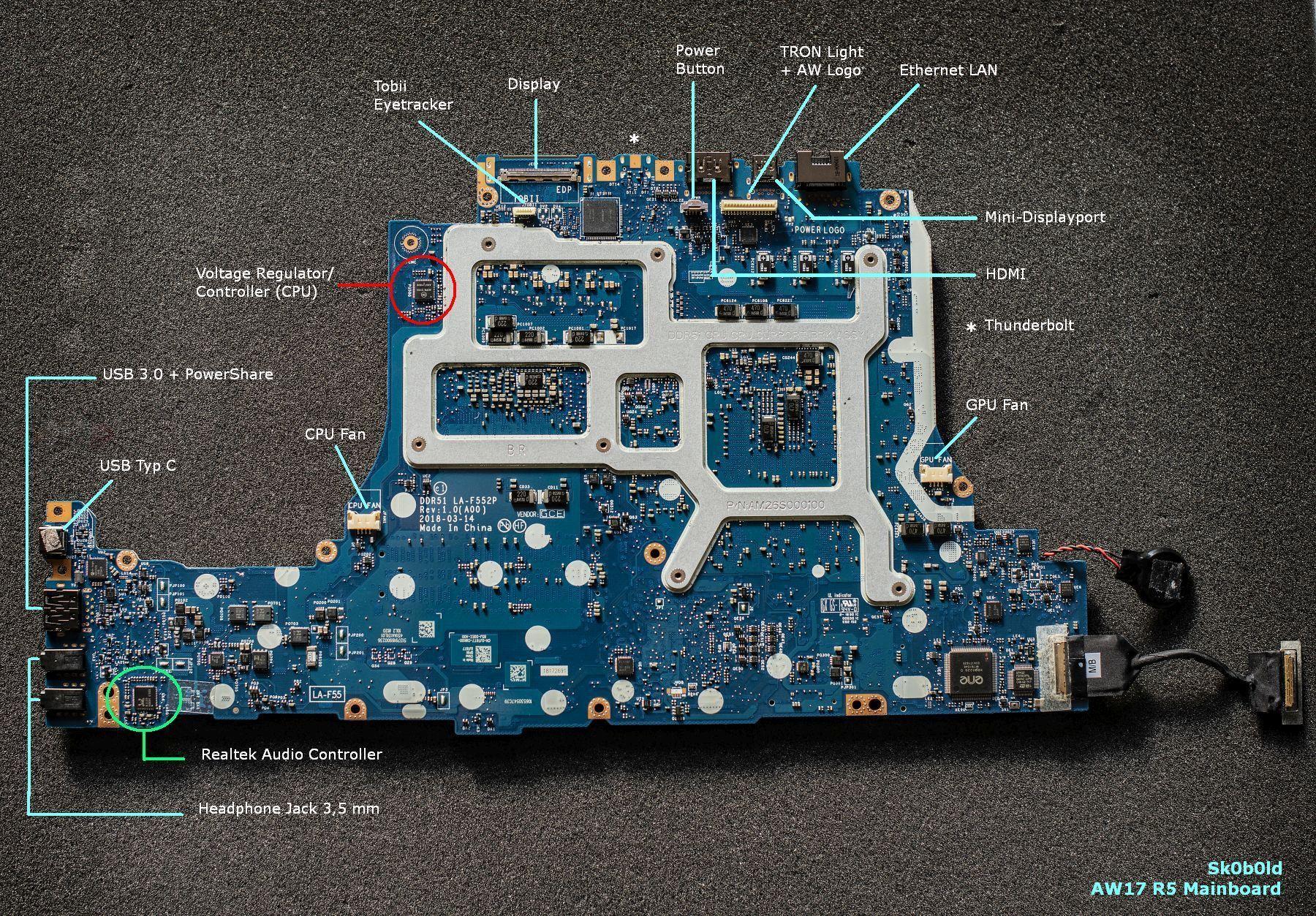

Es handelt sich um den linken Stecker auf dem bild mit der Beschreibung "Logo".

Hat diese Steckverbindung nur die Aufgabe die Beleuchtung mit Strom zu versorgen oder hängt da noch mehr dran?

Und hat evtl jemand ne Idee wo ich Ersatzteile dafür bekomme? Und ob es überhaupt möglich ist das ohne weiteres zu ersetzen.



Freue mich auf Rückmeldung



[Sk0b0ld]

vor 58 Minuten schrieb koby:

ich hab neulich bei einem Repaste mit viel "Dummheit" 2 kabel beschädigt.

Ganz sicher nur die Kabel oder auch Stecker? Die gehen ebenfalls ganz gerne mal mit kaputt.



vor 59 Minuten schrieb koby:

Es handelt sich um den linken Stecker auf dem bild mit der Beschreibung "Logo".

Könnte sein, dass noch die Cam drüber läuft. Bin mir da jetzt nicht sicher.



vor einer Stunde schrieb koby:

Und hat evtl jemand ne Idee wo ich Ersatzteile dafür bekomme? Und ob es überhaupt möglich ist das ohne weiteres zu ersetzen.

1. Auf dem Kabel ist eine Teilenummer (beginnend mit DP/N:). Nach dieser Ersatzteilnummer kannst du suchen.

2. Ersatzteile kannst bei Dell anfragen oder auf ebay oder Aliexpress suchen. Auch wenn Aliexpress nicht die beste Plattform ist, ist es eine der wenigen, wo man fast jedes Ersatzteil für Notebooks herbekommt.

3. Ersetzen ist an sich kein Problem, da die Kabel beidseitig gesteckt werden, vorgesetzt die Stecker sind in Ordnung.

[koby]

Danke für die schnelle Antwort.

Ja nur die Kabel sind in Mitleidenschaft gezogen worden. Auf deinem Screenshot steht TRON light +AW logo aber hast recht genau weis man das ja nie was noch drüber läuft.

Aber die cam vermute ich das sie über den kleinen stecker beim displayport /Tobii eyetracker mit bei ist.

Ich konnte nur 2 nummern finden

1.  CN-0RY7G9-GHIG2-87C-04FE-A00     -> keine treffer

2. DC02002IL00   -> viele treffer aber 17 R4 hab R5 keine ahnung ob das passend ist :S

[Sk0b0ld]

R4 und R5 werden ziemlich sicher das selbe Kabel dafür verwenden, behaupte ich mal. Die DP/N von dem Kabel müsste laut deinen Angaben dann 0RY7G9 sein. Mal ne andere Frage, hast du schon mal versucht das Gerät starten?

[koby]

Jo funktioniert alles bis auf Beleuchtung links rechts und Logo am Deckel.

sieht aber nach einer Baustelle aus das kabel zu ersetzen 😕 displayframe zerlegen - hab ich noch nie gemacht

Bearbeitet 2. Mai 2020 von koby

[captn.ko]

Tron Light sind die Leuchtstreifen. Passt ja zu deinem Fehlerbild. Ja das Kabel zu ersetzten ist bestimmt Sackgang

[koby]

ich bestell jetzt mal das kabel und während der Lieferzeit hab ich ja genug Luft mich schlau zu machen was den Displayframe angeht

Ich danke euch für euren Support 🤝

[Sk0b0ld]

vor 51 Minuten schrieb koby:

sieht aber nach einer Baustelle aus das kabel zu ersetzen 😕 displayframe zerlegen - hab ich noch nie gemacht

Hab ich einmal beim R4 gemacht. Ist ne richtig besch***e Arbeit. Du muss den inneren Displayrand nach außen abziehen/ hochziehen. Unten (da wo das ALIENWARE steht) ist das gesamte Frame mit einem langen Klebeband geklebt.

[koby]

vor 1 Minute schrieb Sk0b0ld:

Hab ich einmal beim R4 gemacht. Ist ne richtig besch***e Arbeit. Du muss den inneren Displayrand nach außen abziehen/ hochziehen. Unten (da wo das ALIENWARE steht) ist das gesamte Frame mit einem langen Klebeband geklebt.

😯

[Sk0b0ld]

Ab Minute 4:13 geht der Spaß los: -VIDEO-

Auf dem Video sieht das relativ unspektakulär aus, wenn es sich aber um das eigene Gerät handelt, sieht die Welt doch schon etwas anders aus. Ich habe das bei einem R4 von meinem Arbeitskollegen gemacht, weil er sich die WLAN-Antennen abgebrochen hat (Pins in der WLAN-Karte stecken geblieben). Er selber hat sich das nicht zugetraut, also hat er mich gefragt. Mit dem richtigen Werkzeug geht das schon, aber es bleibt immer die Gefahr das Panel relativ schnell zu beschädigen und spätestens dann wird's teuer.

[koby]

ok wenn ich mir das video so anschaue ist das einzige Problem wirklich den plastikrahmen am lcd zu entfernen der Rest sieht relativ verständlich aus. Das das panel muss ja nicht ausbauen.

danke für das video  sehr hilfreich 👍

[koby]

Ich hab probeweise den Rahmen entfernt und muss sagen ging relativ gut 😎

Wollte das vorab machen das ich evtl noch ein Frame bestellen kann 😂

Kabel ist bestellt sollte in einer Woche das sein.

Bearbeitet 4. Mai 2020 von koby
